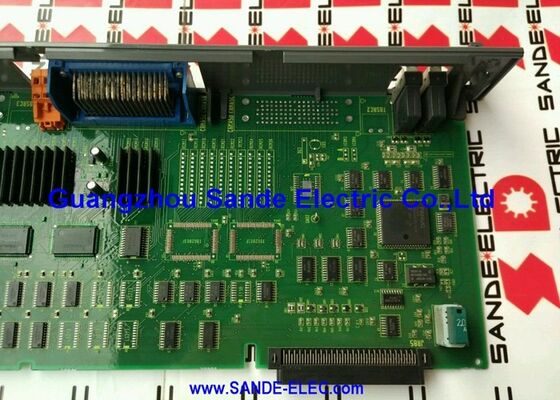

1 PC Fanuc usado A16B-2201-0722 A16B22010722 PCB em boas condições

A16B-2201-0722∙ FANUC Série 20-A Central de CPU F20 / 3 eixos CNC Master PCB / 20A e 20MA Controle

FANUC Série 20-A ¢ A plataforma CNC F20

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platformsA variante "A" (Série 20-A) identifica a configuração de hardware de primeira geração da família Série 20.

O A16B-2201-0722 é a placa principal da CPU a placa-mãe do sistema de controle da Série 20-A. Todas as funções CNC fluem através desta placa:

Execução de programas CNC:A placa principal da CPU processa programas de peças, executa o algoritmo de interpolação que converte caminhos de ferramentas programadas em comandos de movimento de eixo coordenado,e gerencia o armazenamento e recuperação de programas.

Coordenação de três eixos:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z ou X, Z mais eixos relacionados com o fuso).

Interface PMC:A placa principal da CPU abriga a função PMC (Programmable Machine Controller) ∙ o PLC integrado que gerencia a lógica de sequência da máquina-ferramenta, incluindo mudanças de ferramenta, refrigerante,e funções do painel do operador.

Interface CRT/MDI:A entrada do operador do teclado MDI e a saída para o ecrã CRT são gerenciadas através da placa principal da CPU, tornando-se o nó central para a comunicação operador-máquina.

Principais especificações

Série 20-A na hierarquia CNC da FANUC

A série 20 da FANUC ocupa uma posição específica na história dos produtos CNC da FANUC:

Contexto da geração:A série 20 foi introduzida como uma alternativa mais capaz à série 0 para aplicações que exigem capacidade de eixo adicional ou desempenho de processamento,mantendo-se mais rentável do que os sistemas da série 15 ou 16 com todas as funcionalidades.

Aplicações em máquinas:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 como PCB principal:A placa principal da CPU é a placa única mais crítica no rack de controle da série 20-A. Uma falha aqui desativa toda a função CNC.A expansão do PMC depende do funcionamento da placa principal da CPU.

Cenários de aplicação

Falha da placa da CPU da série 20-A:Um centro de usinagem CNC da série FANUC 20-A desenvolve falhas no nível do sistema CNC ∙ o CNC não arranca,ou produz alarmes a nível da CPU que não podem ser atribuídos a qualquer eixo individual ou placa periféricaO A16B-2201-0722 é identificado como a principal falha da placa da CPU.

Reconstrução do sistema de controlo da série 20MA:Uma máquina de produção que executa um CNC FANUC série 20MA sofre restauração do sistema de controle.

Perguntas frequentes

Q1: Qual é a relação entre "Série 20-A", "F20", e "20MA" no contexto do A16B-2201-0722?

Todos esses termos descrevem a mesma geração CNC ou estão intimamente relacionados. "Série 20" ou "F20" é o nome da família de produtos. "20-A" identifica a revisão de hardware específica (A = primeira geração)."20MA" é a variante de aplicação do centro de usinagem da série 20-AA placa principal da CPU A16B-2201-0722 serve a família da série 20-A ¢ confirmada tanto para a variante do centro de usinagem 20-A padrão como para a variante 20MA.

P2: Por que o A16B-2201-0722 suporta apenas 3 eixos? pode ser usado em uma máquina de 4 eixos?

A designação "3 AXES" reflete a capacidade de interpolação e controlo dos eixos incorporada nesta configuração específica de placas.Uma máquina CNC de 4 eixos ou de eixo superior requer uma variante de placa principal diferente ou hardware adicional de expansão do eixo. A utilização de A16B-2201-0722 numa máquina de 4 eixos sem a configuração correta produz um desajuste de configuração do eixo.Confirmar a contagem de eixos necessária da documentação elétrica da máquina-ferramenta antes de encomendar.

Q3: A substituição do A16B-2201-0722 requer backup e restauração completos de dados CNC?

Sim, a placa principal da CPU é o controlador central ∙ a sua substituição requer um backup completo de todos os dados CNC (programas de peças, parâmetros, deslocamentos de ferramentas, escada PMC) antes da placa ser removida.Após a instalação do substituto A16B-2201-0722, todos os dados de backup devem ser restaurados antes que o CNC possa retomar o funcionamento normal.

P4: Pode o A16B-2201-0722 também ser utilizado num CNC FANUC Série 21?

A lista de serviços para esta placa observa-o em relação aos sistemas CNC da Série 20 e da Série 21.Se o A16B-2201-0722 funciona diretamente em uma série 21 depende da revisão específica do hardware do rack de controle. Confirmar a documentação de hardware da série 20 / série 21 FANUC aplicável antes da montagem num sistema da série 21.

Q5: Que códigos de alarme CNC específicos indicam uma falha principal da placa da CPU na série 20-A?

As falhas da placa da CPU principal nos sistemas FANUC Série 20-A normalmente produzem: alarmes a nível do sistema que aparecem antes do CNC concluir a inicialização da ligação (erros de paridade ROM/RAM, alarmes do temporizador do cão de guarda),Falhas do CPUEstes são distintos dos alarmes de eixo (que apontam para servo hardware) ou alarmes PMC (que apontam para falhas de sequência).Se o CNC não alcançar o ecrã do operador durante o arranque e não for identificada falha da placa periférica, o A16B-2201-0722 é o foco de diagnóstico principal.
