A16B-2201-0851 Fanuc Usado PLC placa de circuito 200w Amplificador PCB

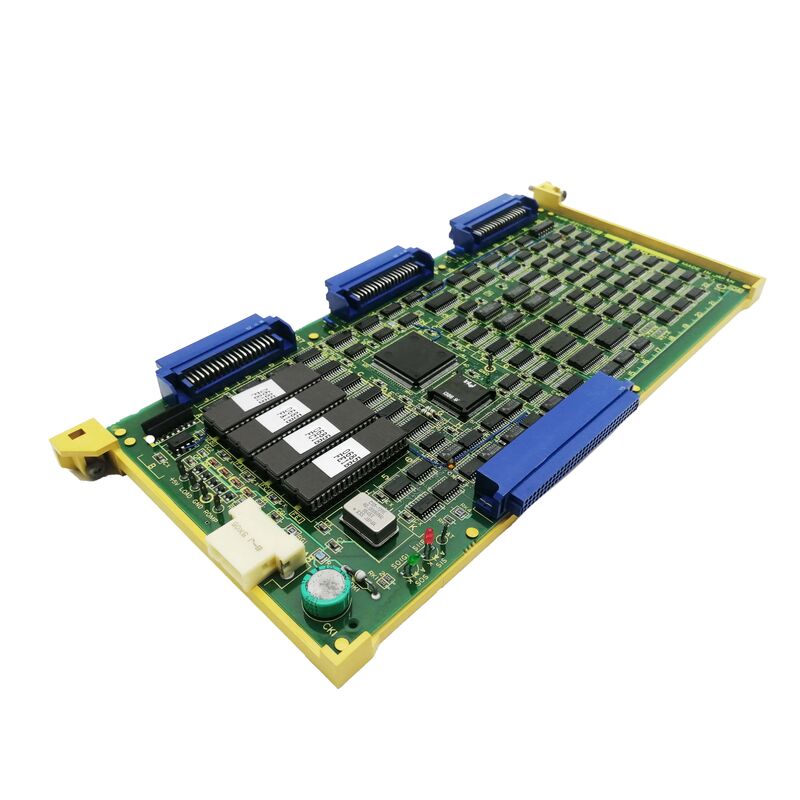

A16B-2201-0851 ∙ FANUC PMC-NB Placa de circuito impresso ∙ F15M / F15T / F15B PCB de controle de máquina CNC

Funções do PMC num sistema CNC FANUC

As máquinas-ferramentas CNC têm duas camadas de controlo distintas que trabalham simultaneamente:

OCNCGerencia todos os movimentos do eixo, velocidade do fuso, interpolação e execução de programas de código G

OPMC(Controlo de Máquina Programável) lida com tudo o resto: líquido de arrefecimento on/off, controle de transportador de chips, bloqueios de portas, sequências de trocador de ferramentas, lógica de pinça hidráulica, transferência de paletes,Lâmpadas de painel do operador e botõesO PMC executa programas de lógica de escada, essencialmente um PLC incorporado no CNC FANUC, e executa-se independentemente do programa de movimento do CNC.

O A16B-2201-0851 é a placa de controle da série PMC-NB que executa esta lógica de sequência de máquina nos sistemas CNC FANUC 15M (centro de usinagem), 15T (centro de torneamento) e 15B.

Informações essenciais sobre o produto

Série FANUC 15 ️ Machining, Turning e variantes do tipo B

A A16B-2201-0851 serve três variantes CNC da série FANUC 15:

F15M (Centro de Máquinas):O 15M CNC controla centros de usinagem verticais, centros de usinagem horizontais e fresadoras multi-eixo de alto desempenho.Aperto de eixo, gestão do líquido de arrefecimento e lógica do painel do operador.

F15T (centro de viragem):O 15T CNC controla centros de torneamento e tornos. As funções do PMC-NB incluem controle de cauda e repouso constante, interfaces de alimentador de barras, sequências de captura de peças e lógica de aperto de chuck / collet.

F15B:Uma variante da plataforma da série 15, também suportada pela mesma placa A16B-2201-0851 PMC-NB.

Cenários de aplicação

Diagnóstico de falha do trocador de ferramentas:Um centro de usinagem com FANUC 15M CNC desenvolve um alarme de tempo de espera aleatório de mudança de ferramenta.A placa PMC-NB é identificada como fonte de falhaSubstituindo o A16B-2201-0851 restabelece a execução confiável de mudança de ferramenta.

Reparação e restauração CNC:Um sistema CNC FANUC 15T está sendo restaurado após um evento de falha de energia. Várias placas são inspecionadas. A placa PMC-NB é testada como falhada e é substituída pela A16B-2201-0851.Após a recarga do programa PMC e verificação da sequência da máquina, o torno retorna à produção.

Reservas preventivas:Uma instalação de produção que opera várias máquinas CNC da série FANUC 15 mantém um A16B-2201-0851 como um substituto crítico, permitindo uma resposta rápida a uma falha da placa PMC sem tempo de inatividade prolongado da máquina.

Perguntas frequentes

P1: O que acontece com o programa PMC quando o A16B-2201-0851 é substituído?

O programa da escada PMC é armazenado em memória não volátil dentro do sistema CNC.Após a substituição do A16B-2201-0851, o programa PMC é normalmente recarregado a partir de uma fita de backup, transferência RS-232 ou dispositivo de E/S. Sempre confirme que existe um backup válido do programa PMC antes de substituir a placa,e verificar o funcionamento do programa PMC através de um ensaio completo da sequência da máquina após a instalação.

Q2: Qual é o significado da designação "W/O CAP" para o A16B-2201-0851?

"W/O CAP" significa que a placa é fornecida sem o capacitor de backup da bateria.A variante W/O CAP baseia-se na bateria de reserva do sistema ou no arranjo de memória alternativa para a retenção de programas durante a desligação. Ao substituir uma placa existente, combinar a configuração original da placa W / O CAP ou com condensador para manter o design de retenção de memória do sistema.

P3: O A16B-2201-0851 pode ser utilizado em todos os modelos da série FANUC 15?

O A16B-2201-0851 é confirmado para as placas FANUC 15M, 15T e 15B. Outras variantes da série 15 ‡, tais como 15MA ou 15TA ‡ podem utilizar a mesma placa PMC ou uma placa PMC diferente,Dependendo da configuração CNC específica e da versão do softwareAntes de instalar o A16B-2201-0851 num sistema, confirme que o modelo CNC de destino é 15M, 15T ou 15B e verifique se a revisão da placa corresponde à versão de hardware PMC-NB esperada do CNC instalado.

P4: A placa PMC-NB pode ser reparada ou é sempre necessária a substituição?

O reparo de PCB no nível dos componentes é tecnicamente possível para o A16B-2201-0851.A reparação é uma opção viável quando uma placa de substituição direta confirmada não estiver disponívelPara as máquinas críticas para a produção, a reparação de placas por um especialista qualificado em reparação da FANUC é uma alternativa aceitável à substituição.desde que a placa reparada seja submetida a ensaios funcionais antes da sua reinstalação.

P5: Onde no armário CNC está localizado o A16B-2201-0851?

Nos armários CNC da série FANUC 15, a placa PMC-NB instala na unidade de controlo principal o conjunto montado no rack que contém a placa CPU, as placas de controlo do eixo e outras placas CNC.A localização da placa dentro do rack depende da configuração específica do gabinete da série 15 e do complemento total da placa do sistema. Consulte o Manual de Hardware FANUC 15M/15T/15B para o mapa específico de atribuição de slots do sistema instalado antes de remover ou substituir o A16B-2201-0851.
