| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2202-0152 |
| Parâmetro | Valor |
|---|---|
| Amplificador Compatível | A06B-6090-H223 (SVUC2-4/12) |
| Corrente de Pico do Eixo L | 4 A |
| Corrente de Pico do Eixo M | 12 A |
| Tipo de Amplificador | SVUC (interface Tipo C) |
| Eixos | Eixo Duplo (L + M) |
| Placa de Controle Parceira | A20B-2002-0032 (/03B ou posterior) |
| Interface CNC | Tipo C (Série 0C, 15-A/B, 16-A/B, 18-A, 21-TA) |
| Status | Disponível — recondicionado, testado |
| Origem | Japão |

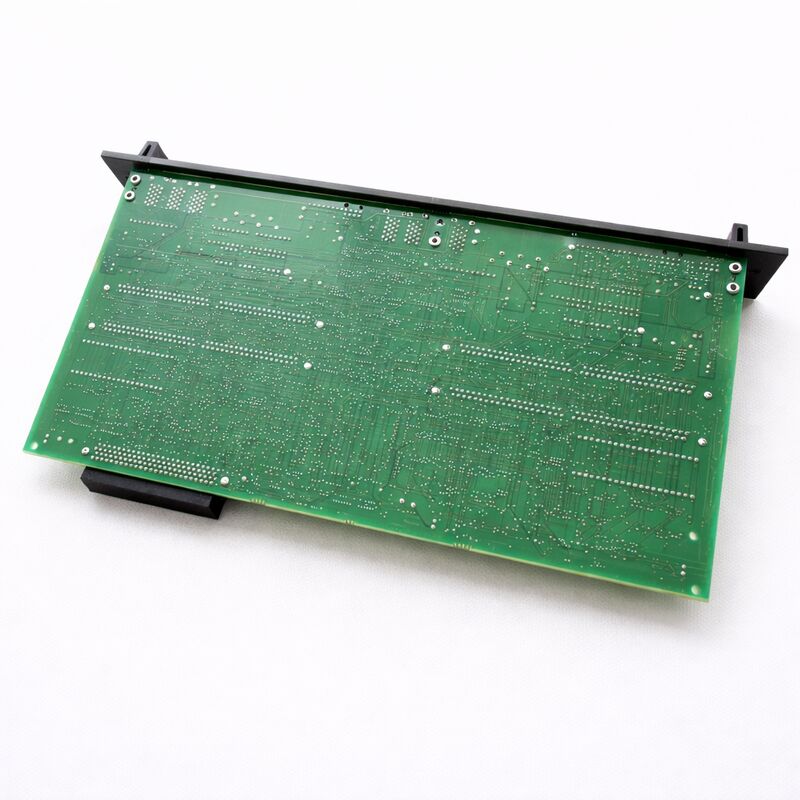

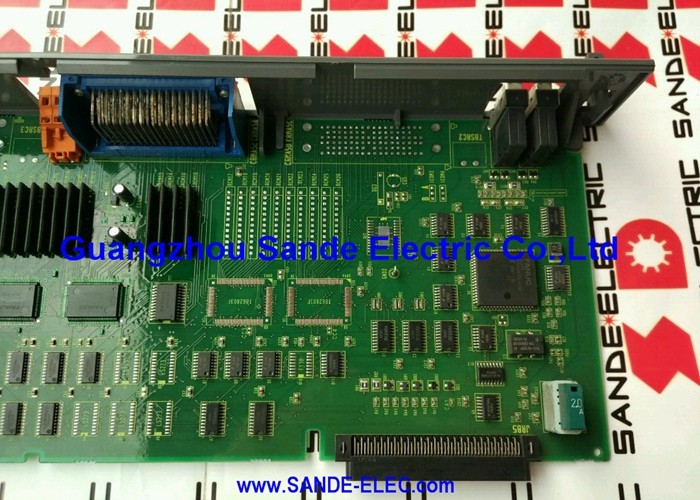

A FANUC A16B-2202-0152 é a placa de fiação para o SVUC2-4/12 — uma das variantes de eixo duplo na família de amplificadores SVUC da série Alpha da FANUC. A geração SVUC ocupa um lugar importante na história dos amplificadores servo da FANUC. É a variante da série Alpha que utiliza a interface Tipo C — um barramento serial digital que antecede o FSSB (Fibre-optic Serial Servo Bus) introduzido em gerações posteriores Alpha e Alpha i.
Para as máquinas que o utilizam, o SVUC representou um avanço significativo em relação aos amplificadores servo analógicos que substituiu, trazendo controle servo digital com coordenação de eixo aprimorada e fechamento de loop de posição mais preciso.
A designação SVUC2 significa eixo duplo — este módulo amplificador aciona dois eixos servo a partir de um único módulo.
O sufixo 4/12 especifica a classificação de corrente de pico para cada eixo: 4A para o eixo L e 12A para o eixo M. Este emparelhamento assimétrico é deliberado.
Um único módulo com classificações de corrente diferentes para cada eixo permite que um fabricante de máquinas ajuste a entrega de energia do amplificador aos requisitos reais de cada eixo que ele aciona — um eixo menor (talvez um eixo C ou um contraponto) emparelhado com um eixo de alimentação maior (X, Z ou Y) no mesmo módulo.
A placa de fiação lida com toda a física de alta corrente dentro do SVUC2-4/12. Ela se conecta ao barramento DC da unidade de fonte de alimentação SVUC, comuta os transistores IGBT que controlam o fluxo de corrente do motor, detecta as correntes reais do motor e roteia as tensões de fase do motor para os dois conjuntos de terminais de saída.
A placa de controle companheira (A20B-2002-0032) lida com a inteligência digital — recebendo comandos da interface Tipo C do CNC, executando o algoritmo servo e enviando comandos de acionamento de gate para esta placa de fiação.
Dentro do módulo A06B-6090-H223 SVUC2-4/12, a placa de fiação A16B-2202-0152 lida com funções que envolvem grandes correntes e a conexão física entre a eletrônica de controle e os motores servo:
Entrada do barramento DC. A seção de fonte de alimentação da unidade SVUC entrega tensão retificada do barramento DC a cada módulo servo SVUC.
A placa de fiação termina esta conexão de barramento e distribui a tensão do barramento DC para as pontes de transistores IGBT para ambos os eixos.
Comutação dupla de IGBT. Duas pontes IGBT independentes — uma para o eixo L (4A) e outra para o eixo M (12A) — comutam a corrente do motor sob comando das saídas de acionamento de gate da placa de controle. Os blocos IGBT para cada eixo são dimensionados de acordo com suas respectivas classificações de corrente.
A ponte do eixo L lida com corrente menor do que a ponte do eixo M, mas ambas devem comutar de forma confiável em toda a faixa de corrente operacional.
Detecção de corrente. Elementos de detecção de corrente na placa de fiação medem as correntes reais de fase do motor para cada eixo. Essas medições são realimentadas para o algoritmo servo da placa de controle, que fecha o loop de corrente para manter o torque comandado.
A detecção precisa de corrente é fundamental para o desempenho do servo — qualquer degradação na precisão do sensor afeta diretamente a qualidade do controle de posição e velocidade.
Terminais de saída de motor duplo. A placa de fiação fornece dois conjuntos de conexões de saída de fase do motor — um para o motor do eixo L e outro para o motor do eixo M.
Cada conjunto transporta a corrente nominal total para seu eixo, exigindo dimensionamento e isolamento adequados dos terminais.
Compreender a posição do SVUC na história dos amplificadores da FANUC ajuda a definir expectativas para o fornecimento de peças de manutenção e substituição.
A geração SVUC (série Alpha, interface Tipo C) foi implantada com sistemas CNC FANUC do final dos anos 1980 até meados/final dos anos 1990.
Máquinas dessa época ainda podem estar operando em produção — muitas vezes em linhas de produção legadas onde as peças que fabricam não mudaram, e o percurso da ferramenta da máquina é um ativo de produção validado que torna a substituição da máquina economicamente desinteressante.
Após a geração SVUC, a FANUC introduziu o SVU (série Alpha, interface Tipo A/B) e depois o SVM (série Alpha i, interface FSSB).
Essas gerações mais novas não são intercambiáveis com o SVUC — a interface Tipo C usa um protocolo de comunicação e conector físico diferentes da interface Tipo A/B, e nenhuma delas é compatível com FSSB.
Uma máquina com fiação para SVUC não pode usar amplificadores SVU ou SVM sem também substituir a placa principal do CNC e toda a fiação servo.
Isso significa que a placa de fiação A16B-2202-0152 — e o amplificador SVUC2-4/12 ao qual ela pertence — tem um mercado estável de peças de reposição.
As máquinas que a utilizam não podem usar amplificadores mais novos sem grandes retrofits, portanto, o ecossistema de peças sobressalentes SVUC continua.
P1: O amplificador SVUC2-4/12 exibe um alarme servo no eixo M, mas o eixo L está funcionando normalmente. Isso indica que a placa de fiação A16B-2202-0152 falhou?
Um alarme de eixo único com o outro eixo funcionando normalmente restringe a falha à cadeia de hardware do eixo M.
A placa de fiação lida com ambos os eixos, mas a ponte IGBT e o circuito de detecção de corrente de cada eixo são independentes.
Se o alarme for uma falha IPM (sobrecorrente ou sobretemperatura), a ponte IGBT do eixo M na placa de fiação pode ter falhado. Se o alarme for um erro de posição ou velocidade, a falha é mais provável no motor do eixo M, encoder ou fiação.
Confirme o código de alarme com o manual de manutenção da série FANUC Alpha antes de concluir que a placa de fiação está com defeito.
P2: A A16B-2202-0152 pode ser reparada em nível de componente em vez de substituída como uma placa completa?
O serviço em nível de componente é possível para especialistas qualificados. Os modos de falha mais comuns da placa de fiação envolvem módulos IGBT (para falhas de sobrecorrente) e capacitores eletrolíticos (para envelhecimento térmico).
Ambos são substituíveis em nível de componente se os componentes de reposição corretos estiverem disponíveis.
Resistores de detecção de corrente também podem falhar e são substituíveis.
Para instalações com acesso a técnicos de reparo qualificados pela FANUC e equipamentos de teste apropriados, o reparo em nível de componente é frequentemente mais econômico do que a substituição completa da placa para a geração SVUC, onde placas de substituição completas do mercado secundário podem ser escassas.
P3: O SVUC2-4/12 foi substituído como uma unidade completa, mas a placa de fiação antiga parece intacta. Ela pode ser transferida para uma nova unidade de carcaça?
Sim, desde que a arquitetura da carcaça de substituição corresponda à original.
A placa de fiação (A16B-2202-0152) e a placa de controle (A20B-2002-0032) são os componentes funcionais do SVUC2-4/12 — a carcaça mecânica e os conectores do barramento fornecem a estrutura.
Se uma nova unidade de carcaça com a arquitetura mecânica correta estiver disponível, as placas funcionais podem ser transferidas.
Certifique-se de que o nível de revisão da placa de controle seja /03B ou posterior, conforme especificado na documentação de peças da FANUC para esta configuração de amplificador.
P4: O que é a interface Tipo C no SVUC e como ela difere do FSSB usado em amplificadores FANUC mais novos?
A interface Tipo C é um barramento de comunicação serial digital usado entre controladores CNC FANUC e a geração de amplificadores servo SVUC.
Ela usa um conector de cabo multiconductor (tipicamente o CX5 ou conector Tipo C similar no lado do CNC e o conector correspondente no amplificador).
O FSSB (Fibre-optic Serial Servo Bus) substitui o cabo de cobre por um link de fibra óptica, fornecendo maior largura de banda, isolamento elétrico e imunidade à interferência eletromagnética.
As duas interfaces são incompatíveis tanto em hardware (conectores e cabos diferentes) quanto em software (protocolos de comunicação diferentes).
Uma máquina com amplificadores SVUC usa as portas de interface Tipo C do CNC; essas portas não são as mesmas que as portas ópticas FSSB.
P5: Como a tensão do barramento DC deve ser gerenciada ao substituir a placa de fiação A16B-2202-0152?
A placa de fiação entra em contato direto com o barramento DC dentro do SVUC2-4/12. Antes de abrir o amplificador, o barramento DC deve ser totalmente descarregado.
Após desligar a unidade de fonte de alimentação SVUC, aguarde um mínimo de cinco minutos antes de abrir a carcaça do amplificador.
Use um voltímetro para confirmar que a tensão do barramento DC caiu abaixo de 30V antes de tocar em qualquer componente na placa de fiação.
Os capacitores do barramento DC na unidade de fonte de alimentação armazenam energia que pode causar ferimentos elétricos graves — nunca assuma que a descarga está completa com base apenas no tempo; sempre verifique com um instrumento.
Esta precaução se aplica mesmo quando a alimentação principal foi isolada.
