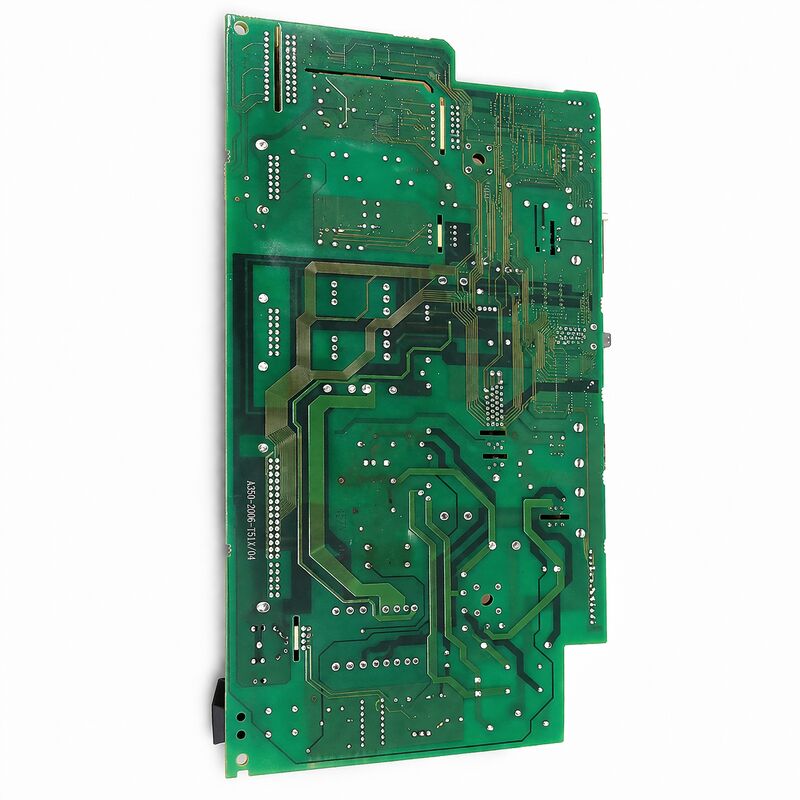

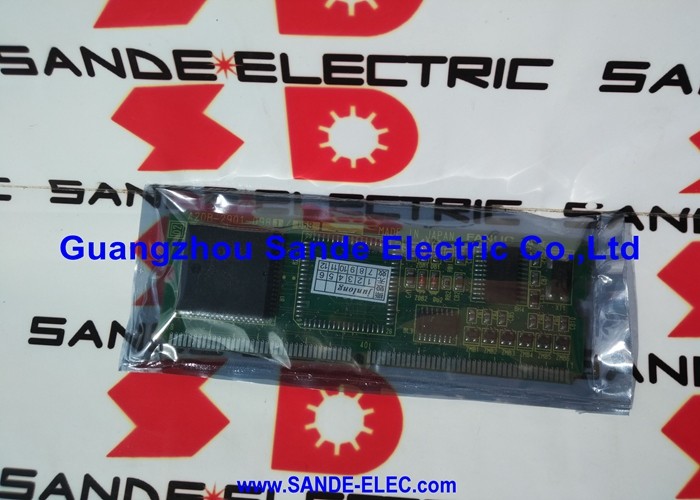

1 PC Nova placa de circuito Fanuc A16B-2202-0420 A16B22020420 A16B-22O2-O42O

FANUC A16B-2202-0420 | Placa de Fiação da Fonte de Alimentação Servo Série Alpha — Para PSM-5.5 e PSM-11 (Revisão Inicial) A06B-6077, 200VAC, Peça Sobressalente de Drive Geração Alpha, Origem Japão

Visão Geral

A FANUC A16B-2202-0420 é a placa de fiação da fonte de alimentação para os módulos PSM de menor capacidade da geração Alpha da FANUC — o PSM-5.5 (5.5kW) e o PSM-11 (11kW) da série A06B-6077.

Esses módulos foram projetados para máquinas-ferramenta CNC compactas onde a demanda total de energia do sistema de acionamento é modesta: tornos CNC pequenos com dois eixos servo e um motor de spindle relativamente pequeno, centros de usinagem compactos com três eixos e um spindle de gama média, ou outras máquinas especializadas onde a potência agregada dos motores se enquadra em 5.5–11kW contínuos.

O PSM-5.5 e o PSM-11 preenchem a parte inferior da gama de fontes de alimentação da série Alpha da FANUC.

Em um contexto de sistema de acionamento, a classificação em quilowatts do PSM representa a potência contínua que ele pode fornecer a todos os amplificadores servo e de spindle conectados simultaneamente.

Um PSM-5.5 alimentando um torno de 2 eixos com um motor de spindle de 3.7kW tem aproximadamente 1.8kW disponíveis para ambos os eixos servo combinados — o que é tipicamente adequado para os motores servo menores em tornos compactos.

Um PSM-11 cobrindo três eixos mais um spindle de 7.5kW é uma configuração mais apertada, mas ainda prática para máquinas com classificações de motor servo modestas.

A placa de fiação A16B-2202-0420, assim como sua contraparte A16B-2202-0421, é um componente do domínio de potência — lidando com entrada de rede trifásica de 200VAC e convertendo-a para o barramento DC do qual os amplificadores servo e de spindle conectados se alimentam.

Sua arquitetura segue os mesmos princípios: ponte retificadora, circuito de pré-carga, inversor regenerativo (ou frenagem resistiva em variantes PSMR) e distribuição do barramento DC.

A referência cruzada de A16B-2202-0420 para A16B-2202-0421 na fronteira das revisões 04C/05D reflete o refinamento contínuo de hardware da FANUC para a série Alpha PSM.

O -0420 é a placa mais antiga, de revisão inicial; o -0421 representa o design atualizado usado em módulos de revisão posterior e de maior capacidade.

Especificações Principais

Drives Alpha PSM Compactos em Campo — Contexto de Manutenção

O PSM-5.5 e o PSM-11 foram instalados em máquinas-ferramenta compactas que foram escolhas populares para pequenas oficinas e oficinas de produção durante os anos 1990 e início dos anos 2000.

Uma base instalada significativa dessas máquinas continua a operar hoje — pequenos tornos CNC produzindo componentes torneados, centros de usinagem verticais compactos usados para prototipagem e produção de curto prazo, e máquinas especializadas como dispositivos de retificação CNC e sistemas de gravação.

Para essas máquinas, a economia de manutenção é diferente da de centros de produção grandes e de alto valor.

O valor residual da máquina-ferramenta pode ser modesto, mas seu papel específico no fluxo de produção significa que o tempo de inatividade ainda é disruptivo.

A placa de fiação A16B-2202-0420 — ou mais comumente o módulo PSM completo — é o componente cuja falha para a máquina inteiramente, tornando a rápida disponibilidade de uma substituição testada a prioridade.

Os PSMs A06B-6077-H106 e H111 são fisicamente menores que os módulos A06B-6087 de maior capacidade, e sua construção interna é correspondentemente mais compacta.

Essa compacidade significa que a substituição de componentes dentro do módulo — particularmente dos capacitores eletrolíticos do barramento DC — requer mais cuidado do que em módulos maiores, mas não é inerentemente mais difícil para um técnico de acionamento experiente.

Modos Comuns de Falha para Módulos PSM Alpha de Baixa Potência

Envelhecimento do capacitor do barramento DC: Os capacitores eletrolíticos na seção de suavização do barramento DC envelhecem em função do tempo, temperatura e horas de operação. Após 10–15 anos de serviço, sua capacitância diminui e sua ESR (resistência série equivalente) aumenta.

O efeito é um aumento na ondulação do barramento DC — a tensão do barramento oscila mais em torno de seu valor nominal, pois os capacitores não conseguem mais absorver transientes de corrente de forma eficaz. Os sintomas incluem: alarmes ocasionais inexplicáveis durante trocas de eixo, códigos de alarme do PSM aparecendo intermitentemente (particularmente durante momentos de alta demanda, como aceleração simultânea de eixos) e redução da capacidade de torque de pico.

Falha de componente do circuito de pré-carga: O resistor de pré-carga limita a corrente de irrupção durante a energização. Se este resistor degradar (aumento da resistência) ou falhar em circuito aberto, o barramento DC não carrega ou carrega lentamente.

Se o contator de bypass ou seu circuito de acionamento falhar, o barramento carrega através do resistor permanentemente — o que pode funcionar com carga leve, mas falha sob demanda. Isso produz uma condição de "PSM pronto, mas baixa tensão do barramento" que o CNC detecta como uma falha do amplificador servo.

Degradação do componente retificador: Os diodos retificadores ou tiristores que convertem AC para DC podem degradar com o tempo, especialmente se a fonte de alimentação da máquina sofreu transientes de tensão.

Retificadores degradados produzem tensão do barramento DC inferior ao normal ou aumento do conteúdo harmônico AC no barramento.

A16B-2202-0420 vs A16B-2202-0421 — Escolhendo a Placa Correta

A principal distinção entre essas duas placas de fiação é o módulo PSM a que pertencem, o que é determinado pelo nível de revisão do módulo PSM:

Se o módulo PSM for um A06B-6077-H106 (PSM-5.5) ou A06B-6077-H111 (PSM-11) — qualquer revisão — a placa de fiação aplicável é a A16B-2202-0420.

Se o módulo PSM for um A06B-6087-H115 (PSM-15) ou maior — Revisão 05D ou posterior — a placa de fiação aplicável é a A16B-2202-0421.

Se o módulo PSM for um A06B-6087-H115 (PSM-15) Revisão A (uma variante anterior) — a placa de fiação aplicável também é a A16B-2202-0421, mas com a configuração da placa de controle de revisão anterior.

Quando o histórico completo de revisão do módulo PSM é incerto, a abordagem mais segura é substituir o módulo PSM completo (carcaça, placa de fiação e placa de controle juntos) como uma unidade combinada e testada de um fornecedor especializado, em vez de substituir a placa de fiação isoladamente.

FAQ

P1: O módulo PSM-5.5 exibe o LED de alarme "1" ao ligar. Isso indica que a placa de fiação falhou?

O LED "1" nos diagnósticos do PSM da série Alpha FANUC geralmente indica uma falha de energia de controle — a entrada de energia de controle de 24V para o PSM não foi estabelecida.

Isso aponta para a fonte de 24V externa ou sua fiação, em vez da placa de fiação de energia A16B-2202-0420. A placa de fiação lida com o circuito principal (conversão AC para DC), não com a entrada de energia de controle.

Verifique a fonte de 24VDC no conector de energia de controle do PSM antes de investigar a placa de fiação.

P2: O A16B-2202-0420 pode ser substituído pelo A16B-2202-0421 em um PSM-5.5 ou PSM-11?

Estas são placas diferentes projetadas para modelos de PSM diferentes. Embora compartilhem uma arquitetura funcional comum, suas classificações de componentes, dimensões físicas e atribuições de conectores são compatíveis com suas respectivas carcaças de PSM.

A instalação da placa -0421 em uma carcaça PSM-5.5 ou PSM-11 A06B-6077 não é suportada — os layouts dos conectores e as configurações dos circuitos diferem. Substitua por peças idênticas: -0420 por -0420 na série A06B-6077.

P3: A máquina estava funcionando, então o PSM-11 desligou repentinamente com um alarme. A máquina não estava sob alta carga. O que deve ser verificado?

Um desligamento inesperado sob baixa carga é frequentemente um evento térmico — a proteção térmica do PSM disparou porque a temperatura interna excedeu o limite. Mesmo com baixa carga do motor, o PSM gera calor em seus próprios circuitos.

Verifique o ventilador de resfriamento do PSM (se instalado): um ventilador travado ou degradado é a causa mais comum de desligamento térmico inesperado em módulos PSM mais antigos. Verifique também se os caminhos de ventilação do gabinete não estão obstruídos e se a temperatura ambiente dentro do gabinete está dentro das especificações.

Se o ventilador estiver operacional e as temperaturas normais, meça a tensão do barramento DC — uma tensão do barramento fora da especificação (muito alta ou muito baixa) também pode acionar o desligamento de proteção.

P4: O A16B-2202-0420 é compatível com o PSM-15 da série A06B-6087?

De acordo com a documentação da série Alpha da FANUC, o A06B-6087-H115 PSM-15 Revisão B ou posterior usa a placa de fiação A16B-2202-0421 (Revisão 05D ou posterior), enquanto a variante Revisão A usa a A16B-2202-0421 com placas de controle de revisão anterior.

O A16B-2202-0420 está associado aos módulos A06B-6077 PSM-5.5 e PSM-11. Confirme a revisão específica do módulo PSM em sua placa de identificação antes de selecionar uma placa de fiação de substituição.

P5: Após a revisão do módulo PSM com uma placa de fiação substituída, a máquina exibe "alarme SV" em todos os eixos servo na inicialização. Qual é a causa?

Alarme servo em todos os eixos na inicialização após a substituição do PSM geralmente indica que o barramento DC não atingiu a tensão operacional — os amplificadores servo aguardam o barramento DC atingir um nível limite antes de inicializarem.

Isso pode acontecer se: o circuito de pré-carga da placa de fiação de substituição estiver defeituoso (o barramento não carrega), o PSM ainda não recebeu o sinal MCON (controle do contator magnético) do CNC (que é necessário para completar a sequência de pré-carga), ou os fusíveis da linha AC para o PSM não estiverem intactos.

Meça a tensão do barramento DC diretamente na barra de barramento no PSM ou no módulo SVM — se estiver abaixo do nível operacional esperado (normalmente em torno de 270–300V DC para entrada de 200VAC), a sequência de pré-carga do PSM não foi concluída com sucesso.
