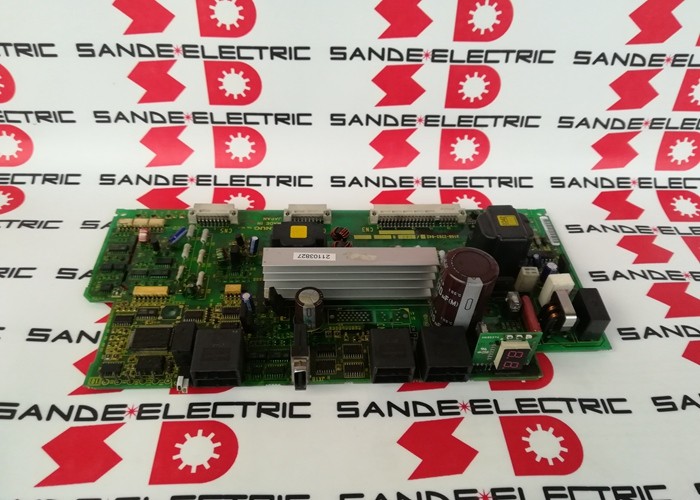

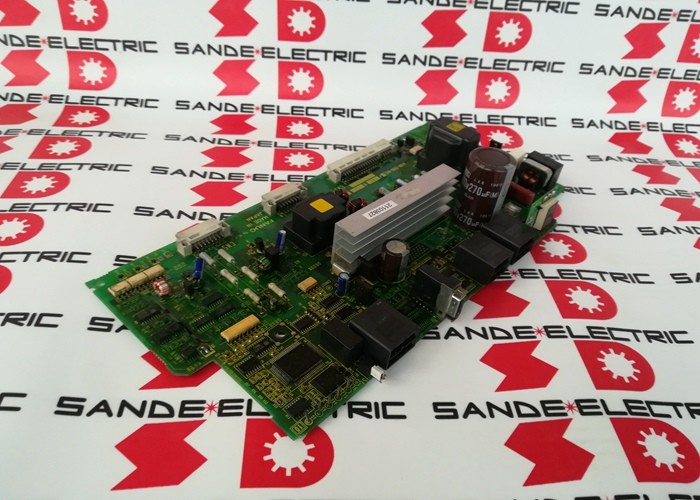

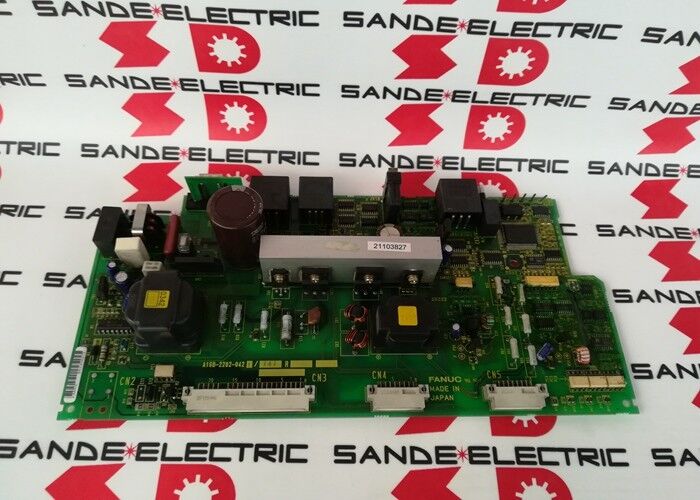

1 PC Nova placa de circuito Fanuc A16B-2202-0421 A16B22020421 A16B-22O2-O421

FANUC A16B-2202-0421 | Placa de Fiação da Fonte de Alimentação Servo PSM da Série Alpha — Para PSM-15 a PSM-55 A06B-6087, 200VAC, Peça de Reposição de Drive Industrial Descontinuada, Origem Japão

Visão Geral

A FANUC A16B-2202-0421 é a placa de fiação para a série A06B-6087 de PSM (Módulo de Fonte de Alimentação) Alpha da FANUC — o componente que determina quanta energia elétrica está disponível para os drives servo e spindle em um gabinete de drive de máquina-ferramenta CNC FANUC.

Todo o resto no sistema de drive depende do funcionamento correto do PSM: os módulos amplificadores servo não podem comutar a corrente do motor sem tensão no barramento CC, e o amplificador spindle não pode operar o spindle. O PSM é genuinamente a base do sistema de drive, e a placa de fiação A16B-2202-0421 é o coração de conversão de energia do PSM.

A família PSM A06B-6087 abrange os módulos de fonte de alimentação da geração Alpha de 15kW a 55kW de saída contínua (os sufixos "15" a "55" indicam as classificações em quilowatts).

Esta faixa — PSM-15 a PSM-55 — cobre a maioria das máquinas-ferramenta CNC de produção construídas nas décadas de 1990 e 2000, desde tornos compactos de 2 eixos até grandes centros de usinagem de 5 eixos com múltiplos eixos servo de alta potência, além de um potente motor spindle.

A placa de fiação comum em toda essa faixa é a A16B-2202-0421, tornando-a uma das placas mais amplamente aplicáveis no ecossistema de serviço de drives Alpha.

O projeto de regeneração de energia do PSM A06B-6087 é uma característica de engenharia notável.

Quando os motores servo desaceleram — parando uma mesa pesada ou um eixo de movimento rápido — a energia cinética armazenada nessa massa em movimento precisa ir para algum lugar.

Em uma fonte de alimentação do tipo resistência, essa energia é dissipada como calor em um resistor de freio. No projeto de PSM regenerativo usando a placa de fiação A16B-2202-0421, os amplificadores servo retornam essa energia através do barramento CC de volta para o PSM, que a inverte e a realimenta na rede elétrica CA.

O resultado é um sistema de drive mais eficiente em termos de energia e a eliminação da carga térmica dos resistores de freio — importante em gabinetes com refrigeração limitada.

Especificações Principais

Arquitetura do PSM — O que a Placa de Fiação A16B-2202-0421 Contém

Dentro dos módulos A06B-6087-H115 (PSM-15) a H155 (PSM-55), a placa de fiação A16B-2202-0421 gerencia a conversão física de energia. Os circuitos primários da placa incluem:

Ponte retificadora trifásica: Converte a entrada da rede trifásica 200–240VAC em CC bruto.

Os diodos retificadores ou tiristores nesta etapa devem suportar a tensão total de linha a linha e as demandas de corrente de pico do motor de todo o sistema de drive conectado.

Circuito de pré-carga: Quando o PSM é ligado, os capacitores do barramento CC no sistema de drive estão inicialmente descarregados.

Carregá-los diretamente produziria uma corrente de irrupção muito alta. O circuito de pré-carga — um arranjo de resistor e contator de bypass na placa de fiação — limita a corrente de carga durante a inicialização, e então bypassa o resistor assim que os capacitores são carregados para a tensão de operação.

O contator magnético (MCC) então fecha para conectar a alimentação da rede completa, e o PSM entra em operação normal.

Estágio inversor regenerativo: O circuito de regeneração de energia pega a corrente regenerativa do barramento CC (gerada pela desaceleração dos eixos servo) e a converte de volta para CA para retorno à rede. Isso envolve um estágio inversor controlado que deve ser sincronizado com a frequência e fase da rede.

Distribuição do barramento CC: A tensão regulada do barramento CC (nominalmente 300V CC para entrada de 200VAC) é distribuída através de barramentos para todos os módulos SVM e SPM conectados no rack de drives.

A placa de fiação fornece os pontos de conexão do barramento e o caminho de corrente para essa distribuição.

Histórico de Revisões — Por que a Revisão 05D é Importante

A A16B-2202-0421 é especificada a partir da Revisão 05D em diante para os módulos PSM A06B-6087. Revisões anteriores (04C e anteriores) usavam a placa de fiação A16B-2202-0420. O limite de revisão em 05D/04C representa uma atualização de hardware no módulo PSM — a placa de fiação atualizada (A16B-2202-0421) introduziu melhorias no circuito de conversão de energia em comparação com a anterior -0420.

Ao adquirir uma substituição, a revisão do módulo PSM determina qual placa de fiação está correta.

Instalar uma placa da era Revisão 04C em uma carcaça PSM Revisão 05D ou posterior produziria uma incompatibilidade nos conectores de interface ou na configuração do circuito.

Sempre cruze a marcação de revisão do módulo PSM com a especificação da placa de fiação antes de fazer o pedido.

Segurança do Barramento CC — Requisito Crítico de Manuseio

A placa de fiação A16B-2202-0421, como todas as placas de fiação de PSM, opera em um ambiente de alta tensão. O barramento CC que esta placa ajuda a manter opera a aproximadamente 300V CC em operação normal — uma tensão letal.

Mesmo após a desconexão da entrada de rede, os capacitores do barramento CC (no PSM e nos módulos SVM/SPM conectados) retêm essa carga por vários minutos.

Qualquer trabalho envolvendo a remoção ou inspeção da placa de fiação A16B-2202-0421 deve começar com um período de espera mínimo após a desconexão da energia principal — tipicamente o manual de manutenção do PSM especifica 10–15 minutos — antes que a tensão do barramento CC possa ser considerada segura.

Durante esse tempo, o LED "CHARGE" na face do PSM deve apagar, confirmando a descarga dos capacitores. Medir a tensão do barramento CC diretamente com um voltímetro adequadamente classificado antes de tocar em quaisquer componentes internos fornece a confirmação definitiva.

FAQ

Q1: O PSM exibe um código de LED de status indicando uma falha. Como a falha da placa de fiação se relaciona com códigos de alarme específicos?

O display de LED do PSM (tipicamente um display de 7 segmentos de 2 dígitos) mostra códigos de diagnóstico que identificam qual subsistema dentro do PSM falhou. Códigos relacionados a sobretensão ou subtensão do barramento CC, falha do circuito principal ou falha do circuito de pré-carga implicam diretamente nos circuitos de conversão de energia da placa de fiação.

Códigos relacionados à comunicação FSSB ou falha de energia de controle geralmente implicam na placa de controle companheira, em vez da placa de fiação.

O manual de manutenção da série Alpha fornece a tabela completa de interpretação de códigos de LED — sempre cruze o código de alarme específico antes de determinar qual placa falhou.

Q2: O A16B-2202-0421 de um PSM-26 pode ser usado em um PSM-37?

O A16B-2202-0421 é listado como a placa de fiação comum em todos os PSM-15 a PSM-55, que incluem tanto o PSM-26 quanto o PSM-37. Se ambos os módulos forem da mesma geração de revisão (05D ou posterior), a placa de fiação é fisicamente e eletricamente o mesmo componente e pode ser usada de forma intercambiável entre esses modelos.

No entanto, o projeto térmico completo da unidade PSM e a instalação do gabinete são dimensionados para a classificação de potência específica de cada modelo — sempre verifique o requisito total de saída de kW do sistema de drive da máquina em relação à capacidade nominal do modelo PSM ao substituir o módulo inteiro.

Q3: O PSM exibe uma falha no LED "CHARGE" e o barramento CC nunca atinge a tensão de operação. É a placa de fiação?

Uma falha onde o barramento CC nunca carrega corretamente é um forte indicador de um problema no circuito de pré-carga ou no estágio retificador da placa de fiação. Causas comuns incluem: um resistor de pré-carga queimado (que faz com que o barramento não carregue ou carregue muito lentamente), um circuito driver de contator de bypass falho (que impede que o resistor seja bypassado após a carga inicial) ou diodos retificadores falhos (que produzem um barramento CC parcial ou zero).

Antes de concluir que a placa de fiação falhou, verifique se a tensão CA de entrada está dentro das especificações e se os fusíveis da linha CA estão intactos — essas verificações externas levam minutos e eliminam as causas mais comuns de falha do barramento CC.

Q4: Qual é a relação entre a placa de fiação A16B-2202-0421 e o reator CA recomendado?

Para o PSM-15 (A06B-6087-H115), o reator CA recomendado é o A81L-0001-0123. Reatores CA são componentes externos instalados a montante do PSM na fiação do gabinete — eles reduzem as correntes harmônicas retiradas pelo retificador do PSM da rede elétrica e limitam a taxa de corrente de irrupção.

O reator não faz parte da placa de fiação em si, mas trabalha em conjunto com ela. Reatores devem estar sempre presentes para instalações de PSM, e sua ausência ou classificação incorreta pode causar estresse aumentado nos componentes retificadores da placa de fiação, potencialmente acelerando a falha.

Q5: A placa de fiação do PSM parece fisicamente danificada no ponto de conexão do barramento CC. Isso pode ser reparado em nível de componente?

Danos físicos nos pontos de conexão do barramento CC — conexões de barramento carbonizadas ou queimadas, trilhas de cobre danificadas ou componentes falhos que conduzem corrente no caminho do barramento — às vezes podem ser reparados em nível de componente por instalações de reparo especializadas da FANUC com capacidade apropriada de soldagem de alta corrente e substituição de barramento.

No entanto, as implicações de segurança de um reparo de conexão de barramento de alta corrente exigem que qualquer placa reparada seja testada exaustivamente sob carga total antes de retornar ao serviço.

Para placas de fiação de PSM, unidades de troca testadas de fornecedores especializados são frequentemente a solução mais confiável e econômica em comparação com o reparo interno em nível de componente, especialmente quando a extensão do dano é incerta.
