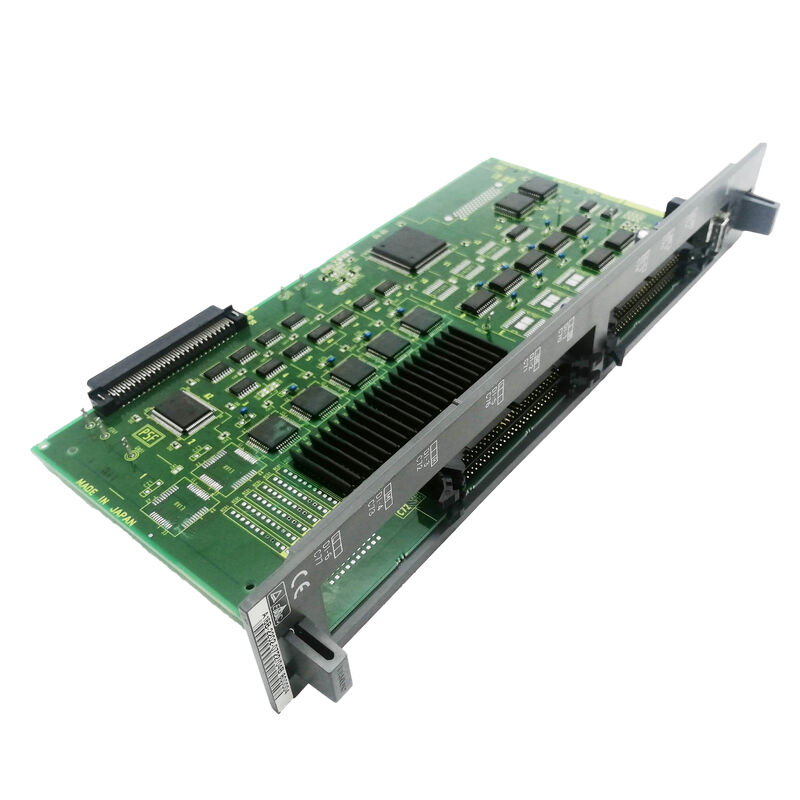

A16B-2202-0435 ∙ FANUC Alpha SPM Control Card ∙ A06B-6088 Série / SPM-15 para SPM-55 / 043x Família de Cartões de Controle

A06B-6088 ¢ A série SPM Core Alpha

O A06B-6088 é a família de módulos de energia de fuso da série Alpha da FANUC a série de amplificadores de fuso encontrados em milhares de máquinas-ferramentas CNC construídas durante a era Alpha.As suas seis potências cobrem uma ampla gama de motores de fuso:

Todos os módulos desta gama usam a mesma placa de controle. A A16B-2202-0435 na família de placas de controle 043x é uma das placas de controle válidas para esses módulos.

Informações essenciais sobre o produto

Compatibilidade de software e motor

A CNC Electronics observa que os módulos da série A06B-6088 SPM vêm com o sufixo #H50x que denota diferentes softwares: a saber, #H500, #H501 e #H508." Estas variantes de software determinam que família de motores do fuso o módulo pode conduzir:

• H500: Compatibilidade padrão do motor
• H501: Compatibilidade com motores extensos ou alternativos
• H508: Variantes adicionais do motor

Ao fornecer o A16B-2202-0435, confirmar a partir da placa de identificação do módulo de fuso instalado qual a versão de software #H50x instalada e confirmar que a placa de substituição possui software compatível.

Cenários de aplicação

Falha no cartão de controlo do módulo do fuso SPM-22:Um FANUC Alpha SPM-22 (A06B-6088-H222) apresenta falha na regulação da velocidade do fuso ̇ o fuso funciona mas a uma velocidade incorreta sem responder aos comandos CNC.O cartão de controlo A16B-2202-0435 é identificado como o defeitoSubstituição por uma versão de software correspondente restaura a regulação da velocidade.

Substituição da placa de comando SPM-30:O módulo de fuso de 30 kW de um grande centro de usinagem requer um cartão de controlo.O A16B-2202-0435 serve o SPM-30 (A06B-6088-H230) da mesma forma que as classificações de SPM menores o mesmo cartão de controle lida com o módulo de 30kW.

Perguntas frequentes

P1: A A16B-2202-0435 é diretamente intercambiável com a A16B-2202-0432?

Ambos estão na família A16B-2202-043x e servem a posição da placa de controle da série A06B-6088 SPM.a versão específica do software em cada placa pode diferir e a versão do software determina a compatibilidade do motor. Antes de substituir o A16B-2202-0432 pelo A16B-2202-0435 (ou vice-versa), confirme que ambos os painéis possuem a mesma variante de software (#H500, #H501 ou #H508) que o módulo de fuso instalado.

P2: Que placas internas estão dentro de um módulo SPM típico A06B-6088 ao lado do A16B-2202-0435?

Um módulo típico de SPM A06B-6088 contém:

• Cartão de controlo: A16B-2202-043x (ou A16B-2203-033x)
• PCB de potência/placa de base: A20B-1006-0480 a A20B-1006-0690 (varia de acordo com a potência nominal)
• Tabela de disparo: A20B-2902-039x (acionamento de porta IGBT)
• Tabela de sinalização adicional: A16B-2203-0332 em algumas configurações

Q3: Que códigos de alarme de fuso CNC indicam que a placa de controlo A16B-2202-0435 falhou?

Alarmes do fuso SP07 (desvio de velocidade), SP08 (erro de comunicação do fuso em série), SP24/SP25 (alarme IPM de comandos incorretos de accionamento do portão),e SP30/SP41 (erro de velocidade) podem originar-se de falhas na placa de controloEliminar causas externas (motor, codificador, fiação) antes de concluir que a placa de controlo falhou.

Q4: A substituição do A16B-2202-0435 requer alterações de parâmetros?

Não. Os parâmetros do fuso são armazenados na memória principal do CNC. Após a montagem do cartão de controle de substituição, o CNC recarrega os parâmetros do fuso automaticamente através do link do barramento do fuso serial.Verificar a precisão da velocidade do fuso e a orientação do funcionamento se a máquina utilizar a orientação do fuso antes de voltar à produção.

P5: O que significa a interface "tipo 1" para a série A06B-6088 SPM?

O tipo 1 usa o sensor M padrão e o feedback do codificador de posição do motor do fuso.Isto contrasta com o "tipo 2" (série A06B-6088-H3xx), que é uma geração posterior de firmware com software de motor diferente, mas a mesma família de hardware.
