A16B-2202-0471∙ FANUC A16B-2202 Série de Dispositivos PCB ∙ Série Alpha Sistemas de Dispositivos CNC / Peças sobressalentes de automação industrial

A16B-2202 Série de PCB de unidade central

A série A16B-2202 é a família principal de placas de circuito impresso da FANUC para a geração de unidades CNC Alpha (αi).Esta série abrange placas de amplificador de servo e fuso em várias famílias de módulos de acionamento:

Cartões de controlo do fuso (intervalo 04xx):Incluindo A16B-2202-0421 (PCB de controlo PSM), A16B-2202-0431/0432/0435 (cartas de controlo da série Alpha SPM 6088 para módulos de amplificadores de fuso), todas confirmadas nesta sessão.

Com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Incluindo a A16B-2202-0740?? 0743 (placas de fiação Alpha-i SVM1 FSSB),A16B-2202-0750?? 0753 (placas de fiação de tipo A/B Alfa SVM2) ?? a família completa de placas de fiação para módulos de servoamplificador de eixo único e de eixo duplo.

Placas de fiação SVM1 (intervalo 07xx):A16B-2202-0760 ̇0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 placas de fiação para interface Tipo A/B), também confirmado nesta sessão.

Placas de fiação SVM1 maiores:A16B-2202-0790/0991 (para SVM1-240 e SVM1-360 da série Alpha Tipo A/B).

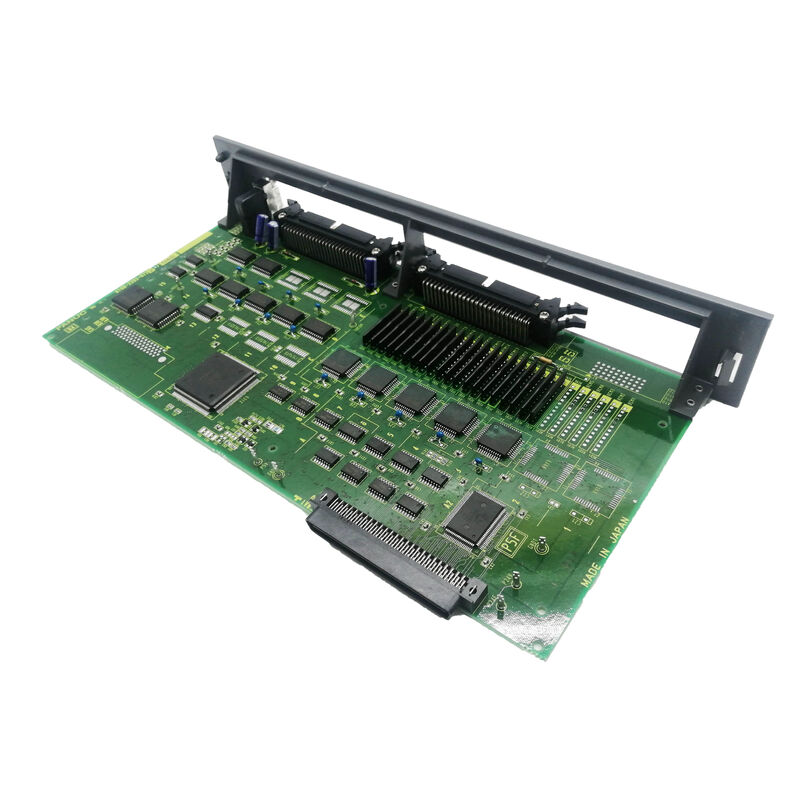

A placa A16B-2202-0471 é uma placa específica dentro desta família abrangente de PCBs de acionamento Alfa, que desempenha a função definida pelo seu número de peça específico no módulo de ação aplicável.

Informações essenciais sobre o produto

Série Alpha

A série Alpha (tanto Alpha quanto Alpha-i) alimentou as máquinas-ferramenta CNC da FANUC através de uma era produtiva de fabricação.

Centros de usinagem:Servo eixos X, Y, Z e fuso principal, com os acionamentos servo e fuso a partilhar o mesmo gabinete de acionamento e a desenhar a partir do mesmo autocarro PSM DC.

Centros de viragem:Um ou dois eixos de servo mais um fuso, muitas vezes configurado com um alfa PSM e dois módulos SVM ao lado de um SPM.

Máquinas de moagem:Servo eixos de precisão onde o desempenho de controlo de corrente da unidade Alpha suporta a elevada servo rigidez necessária para a precisão de profundidade de moagem.

Grandes sistemas de usinagem:Configurações multi-eixo com múltiplos módulos SVM2 e um SPM de alta potência, todos coordenados a partir de um gabinete Alpha.

Os circuitos de circuito impresso da série A16B-2202 são os componentes eletrônicos internos que permitem que estes sistemas de acionamento funcionem. O circuito impresso A16B-2202-0471 contribui para esta infraestrutura no seu papel específico.

Cenários de aplicação

Falha no PCB do módulo de accionamento alfa:Um sistema de acionamento CNC FANUC desenvolve uma falha rastreável para a placa A16B-2202-0471. A placa é identificada pelo seu rótulo dentro do módulo de acionamento. A substituição restaura a função da unidade.

Reforma do módulo de acionamento:Uma oficina de serviço CNC especializada em revisão de um módulo de acionamento da série Alpha substitui o A16B-2202-0471 como parte de uma renovação interna abrangente da placa.

Perguntas frequentes

P1: Como posso confirmar se A16B-2202-0471 é a placa correta para o meu módulo de acionamento Alpha?

Leia o número da peça no rótulo da placa dentro do módulo de acionamento específico.Referência cruzada com a lista de peças sobressalentes do módulo de accionamento no manual de manutenção da série FANUC Alpha (B-65165E ou versão do manual aplicável) para confirmar o papel funcional da placa.

P2: A A16B-2202-0471 serve para aplicações de servoamplificador ou amplificador de fuso?

A série A16B-2202 abrange placas de amplificador servo e fuso, com exemplos confirmados, incluindo placas de fiação SVM (servo) e placas de controle SPM (fuso).O A16B-2202-0471 na posição 047x fica dentro deste intervaloConfirmar a partir da documentação do módulo de accionamento de origem qual a categoria de aplicação aplicável.

P3: A A16B-2202-0471 é compatível com as gerações de acionamento Alpha e Alpha-i (αi)?

As placas da série A16B-2202 abrangem várias gerações Alpha.A06B-6088) e Alpha-i (A06B-6096), A06B-6111) têm hardware distinto. A compatibilidade exacta do A16B-2202-0471 é confirmada pela tabela de peças sobressalentes do manual de manutenção aplicável.

Q4: Que medidas de segurança de descarga se aplicam antes de aceder ao A16B-2202-0471 dentro de um módulo de acionamento?

Os módulos de acionamento da série Alpha contêm condensadores de autocarro de CC que retêm a tensão perigosa após a remoção da rede de alimentação.Seguir o procedimento de espera de descarga do manual de manutenção da série FANUC Alpha para o módulo aplicávelVerificar a descarga do autocarro com um voltímetro calibrado antes de abrir qualquer caixa do módulo de accionamento.
