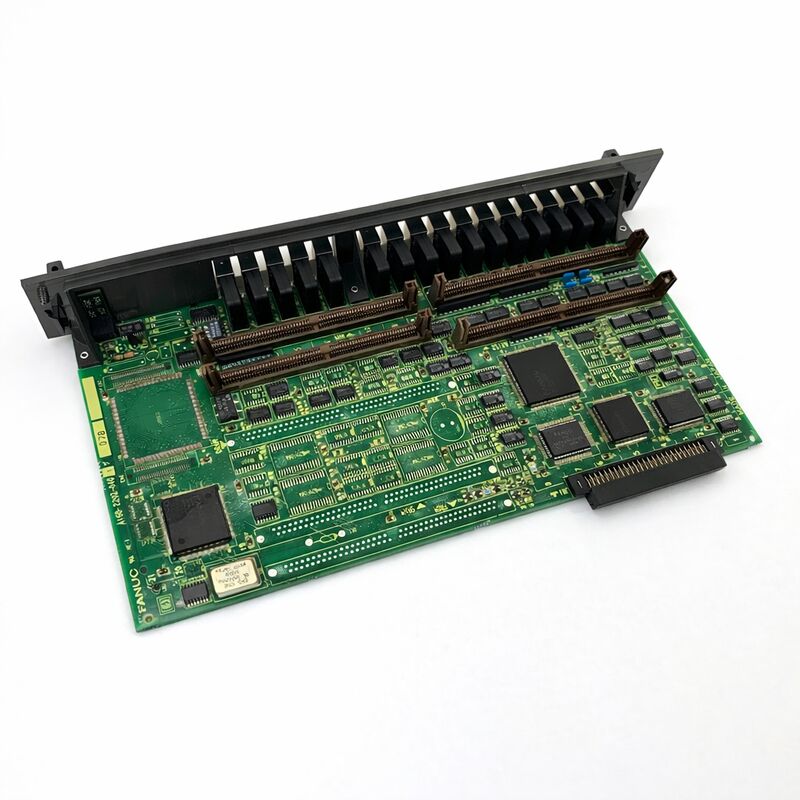

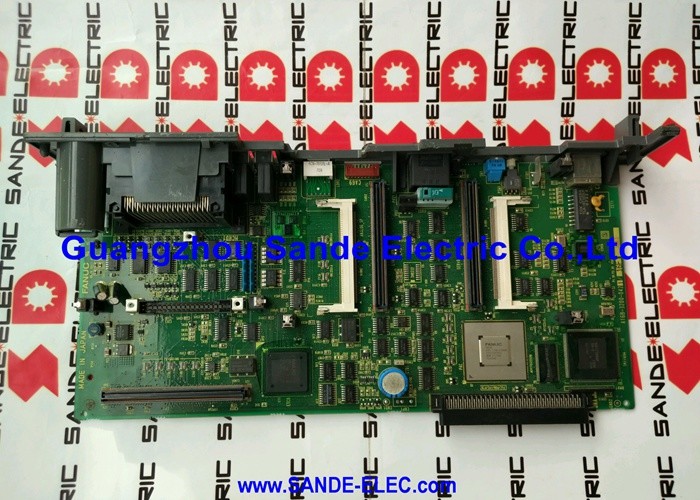

FANUC A16B-2202-0682 | Placa de Acionamento do Amplificador de Eixo Alpha SPMC-11 — Série αC, 48A, 283–325V CC

Número da Peça: A16B-2202-0682

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Fiação de Potência do Amplificador de Eixo (Placa de Acionamento)

Série da Placa: A16B-2202

Visão Geral

O A16B-2202-0682 é a placa de fiação de potência — a placa de acionamento — dentro do módulo amplificador de eixo FANUC A06B-6082-H211 Alpha SPMC-11.

Na arquitetura de duas placas do SPMC-11, este é o estágio de potência: a PCB que contém o circuito transistor de alta corrente, detecção de corrente e as conexões de energia físicas para o barramento CC e o motor do eixo.

A placa de controle PCB A20B-2001-0781 pareada lida com toda a inteligência de nível de sinal; o A16B-2202-0682 executa os comandos de corrente que recebe.

O SPMC-11 (Módulo Amplificador de Eixo C, 11kW) faz parte da linha de produtos de eixo Alpha C da FANUC — uma linha de acionamento projetada para centros de usinagem compactos, centros de torneamento e tornos que exigiam um amplificador de eixo autônomo em um formato estreito de 90 mm.

Encontrado comumente em máquinas CNC Leadwell, centros de usinagem FANUC Robodrill e outras máquinas-ferramenta compactas, o módulo SPMC-11 aciona motores de eixo CA das séries αC6 e αC8 usando a interface Tipo 1 — o link de comunicação serial padrão entre o CNC e o acionamento do eixo.

A corrente de saída nominal de 48A da placa de acionamento corresponde à classificação contínua de 13,2 kW do SPMC-11. Na tensão do barramento CC de 283–325V fornecida pelo PSM (Módulo de Fonte de Alimentação) do sistema, esta placa lida com as correntes dos transistores de comutação que geram a saída trifásica de frequência variável que aciona o motor do eixo.

A largura do módulo de 90 mm coloca o SPMC-11 entre os módulos de eixo mais estreitos — dois ventiladores de resfriamento internos (um interno, um externo) mais um dissipador de calor externo gerenciam a carga térmica dentro desta pegada compacta.

Especificações Principais

Arquitetura SPMC-11 — Papel da Placa de Potência

O SPMC-11 separa sua eletrônica em duas camadas funcionais. A placa de controle A20B-2001-0781 gerencia o controle de velocidade e torque em malha fechada do eixo, processa o feedback do sensor de posição do motor, lida com a comunicação serial com o CNC e gera os sinais de acionamento de porta que a placa de potência necessita.

O A16B-2202-0682 recebe esses sinais de porta e os utiliza para comutar seus transistores, convertendo o barramento CC de 283–325V na saída CA trifásica de frequência variável que acelera, opera e desacelera o motor do eixo.

Essa separação é arquitetonicamente deliberada. Os acionamentos de eixo devem lidar com demandas muito diferentes: o eixo deve acelerar de zero à velocidade máxima em segundos, manter velocidade constante sob cargas de corte variáveis e desacelerar igualmente rápido para trocas rápidas de ferramentas.

Tudo isso requer a capacidade de comutar correntes muito altas — até 48A no SPMC-11 — com precisão de tempo. Colocar os componentes de alta corrente em uma placa de potência dedicada os mantém fisicamente separados dos circuitos de controle de nível de sinal mais delicados.

Os transistores da placa de potência também lidam com o ciclo de frenagem regenerativa. Quando o eixo desacelera, o motor atua como um gerador, retornando energia ao barramento CC. A placa de potência do SPMC-11 gerencia esse fluxo de energia bidirecional em coordenação com o PSM.

Incompatibilidade de Versão de Software

O módulo SPMC-11 está disponível em três variantes de software: #H510, #H511 e #H512. O sufixo denota a versão de software carregada na memória da placa de controle.

Essas versões não são intercambiáveis — elas implementam conjuntos de recursos diferentes e suportam diferentes configurações de motor e feedback.

O #H512 é a versão mais recente e substitui o #H510 e o #H511.

Ao adquirir um módulo de substituição ou organizar um serviço de reparo, especificar o sufixo correto é essencial. Um módulo com o sufixo incorreto instalado em uma máquina geralmente produzirá códigos de alarme relacionados à incompatibilidade de parâmetros do eixo ou erros de configuração de feedback.

Antes de fazer o pedido, identifique o sufixo na etiqueta do módulo e especifique-o ao fornecedor.

Isolamento de Falhas — Placa de Potência vs. Placa de Controle

Quando o SPMC-11 gera um alarme de eixo, a natureza do código de alarme indica se a falha está na placa de potência ou na placa de controle.

Falhas na placa de potência se manifestam como alarmes de sobrecorrente, códigos de falha IPM (módulo transistor) ou perda completa da saída do motor do eixo.

Falhas na placa de controle se manifestam como erros de comunicação serial (códigos de alarme C0, C1, C2), erros de sinal do codificador de posição ou alarmes relacionados a parâmetros.

Os displays de LED duplos do módulo — um para cada seção da placa — são a primeira referência de diagnóstico.

FAQ

Q1: O SPMC-11 exibe um alarme de sobrecorrente (geralmente código de alarme 12). O isolamento do enrolamento do motor foi testado e está bom. O A16B-2202-0682 é a falha?

Se o isolamento do motor for confirmado como bom e o alarme persistir, o módulo transistor da placa de potência é a falha mais provável. Teste desconectando os cabos de alimentação do motor (U, V, W) do módulo e comandando o eixo. Se o alarme 12 agora for limpo, a falha está no motor ou no cabo do motor.

Se o alarme 12 ainda ocorrer com o motor desconectado, o transistor no A16B-2202-0682 provavelmente falhou. A troca ou reparo em nível de módulo é a ação apropriada.

Q2: Um módulo SPMC-11 de substituição com sufixo #H512 está disponível, mas o original era #H511. O #H512 é uma substituição adequada?

O #H512 substitui o #H511 e é geralmente compatível como substituição. No entanto, verifique o tipo de motor do eixo e a configuração de feedback em relação às combinações suportadas pelo #H512. Na maioria das aplicações de motores αC6 e αC8 padrão, o #H512 funciona corretamente como uma substituição direta para o #H511.

O #H510 é uma versão anterior que o #H512 também geralmente substitui, mas sempre confirme com a documentação do fabricante da máquina para quaisquer diferenças de recursos específicas da aplicação.

Q3: O ventilador de resfriamento externo do módulo parou. O eixo pode continuar em produção limitada enquanto um ventilador de substituição é obtido?

A operação sem o ventilador de resfriamento externo deve ser evitada em intervalos mais longos do que os mais curtos. Os transistores do A16B-2202-0682 geram calor substancial nas correntes do eixo envolvidas no corte.

Sem o ventilador externo, a temperatura do dissipador de calor sobe rapidamente sob carga. A operação contínua arrisca a destruição térmica dos transistores.

Um ventilador de substituição deve ser obtido imediatamente, e o uso em produção do eixo deve ser suspenso até que o ventilador seja substituído.

Q4: O display de alarme do eixo mostra códigos C0, C1 ou C2. Estes são erros de comunicação serial. O A16B-2202-0682 é a causa?

Os códigos de alarme C0, C1 e C2 são erros de comunicação serial entre o CNC e o módulo do eixo — eles se originam na placa de controle (A20B-2001-0781), não na placa de potência.

Primeiro, verifique a conexão do cabo de comunicação serial JA7B entre o CNC e o SPMC-11.

Limpe e reconecte o conector. Se o alarme persistir, a placa de controle é o componente suspeito, não o A16B-2202-0682.

Q5: O A16B-2202-0682 não está disponível separadamente do módulo completo. Quais são as opções de reparo quando a placa de potência especificamente falhou?

Provedores especializados em reparo de acionamentos FANUC oferecem substituição do módulo transistor dentro do módulo SPMC-11 — substituindo o dispositivo IPM específico que falhou em vez do módulo inteiro. Esta é uma opção econômica quando o transistor falhou isoladamente sem danos catastróficos aos circuitos circundantes.

Para acionamentos onde a falha do transistor causou danos secundários, a troca completa do módulo é o caminho mais confiável. Ambas as opções exigem que o módulo SPMC-11 completo seja avaliado pela instalação de reparo.
