Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2202-0720 |

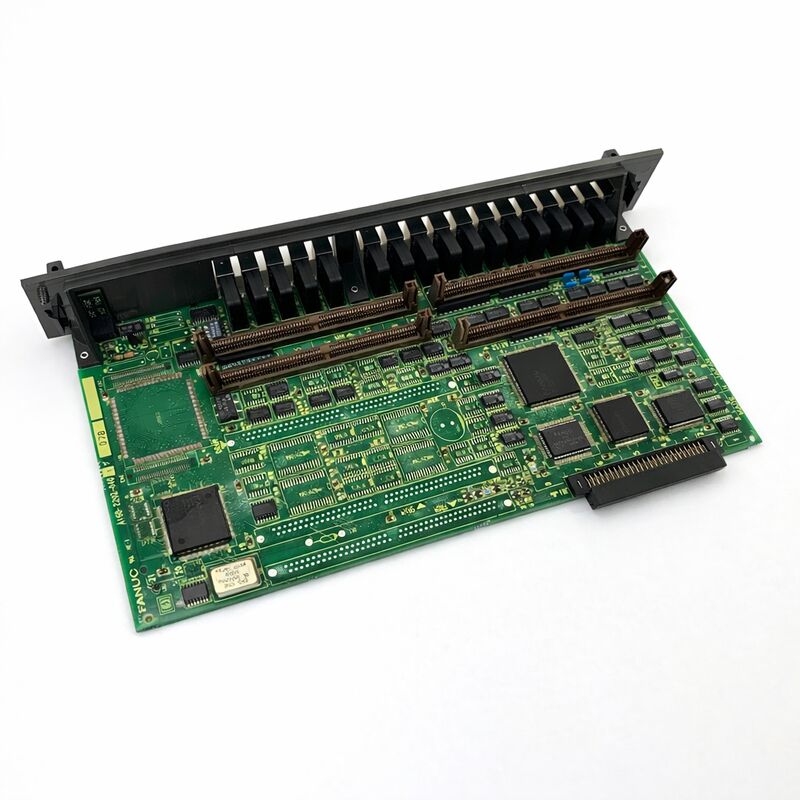

Número da parte:A16B-2202-0720
Fabricante:FANUC Corporation (Japão)
Tipo de produto:Painel do operador/PCB de entrada/saída da máquina
Série do quadro:A16B-2202
Introduções digitais (DI):104
Outputes digitais (DO):80
Salto de alta velocidade:Sim (HDI)
Sistemas compatíveis:FANUC Série 15 / 16 / 18 Modelos B e C
O A16B-2202-0720 é o PCB de entrada/saída 104 tipo fonte com capacidade de salto de alta velocidade para sistemas CNC FANUC Série 16 e 18.
É a maior variante de contagem de E/S da série A16B-2202 fornecendo 104 canais de entrada digital e 80 canais de saída digital numa única placa,juntamente com o circuito de entrada digital de alta velocidade (HDI) integrado que permite funções de skip de alta velocidade para aplicações de sondagem e medição em processo.
Na arquitetura CNC FANUC, o PCB de E/S é o ponto onde os dispositivos de campo físico da máquina se conectam ao controlador CNC.e o indicador do painel na máquina devem ligar-se ao hardware de E/S antes que a escada PMC possa lê-la ou acioná-la.
O A16B-2202-0720 fornece os 104 + 80 canais que as configurações de máquinas maiores exigem e sequências de fixação complexas acumulam rapidamente requisitos de E/S que placas menores não podem acomodar.
Esta placa é montada como uma unidade de E/S autônoma e se conecta a placas principais compatíveis, como a A16B-2202-0860 e A16B-3200-0190.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-2202-0720 |
| Fabricante | Corporação FANUC |
| Tipo de produto | PCB de entrada/saída do tipo de fonte |
| Série de painéis | A16B-2202 |
| Entradas digitais | 104 canais (DI) |
| Resultados digitais | 80 canais (DO) |
| Salto de alta velocidade | Sim HDI (entrada digital de alta velocidade) |
| Tipo de entrada/saída | Tipo de fonte (dispositivos de campo de afundamento de corrente) |
| Sistemas compatíveis | FANUC Série 15 / 16 / 18 Modelos B e C |
| Placas principais compatíveis | A16B-2202-0860, A16B-3200-0190 e outros |
| Fornecedores de serviços de energia compatíveis | A série A16B-1212-053x / A16B-1212-087x |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
Cada função da máquina que o PMC controla requer pelo menos um ponto de entrada/saída. Uma válvula hidráulica de quatro vias requer pelo menos duas saídas. Uma porta com interruptores de limite abertos e fechados requer duas entradas.Um sensor de confirmação de trocador de ferramentas requer uma entrada por estação em algumas configurações.
Um trocador automático de paletes adiciona outra camada de requisitos de E/S.
As máquinas com 100+ requisitos de E/S são comuns. Um centro de usinagem horizontal típico com ATC e trocador de paletes pode usar 60-80 saídas e 70-90 entradas em uma configuração moderada.
As 104 entradas e 80 saídas do A16B-2202-0720 cobrem esta faixa confortavelmente como uma solução de placa única.
A diferença entre o -0720 (104 DI / 80 DO com skip) e o adjacente -0721 (104 DI / 72 DO com skip) é de oito canais de saída.,zonas de refrigeração múltiplas, fixadores hidráulicos de zonas múltiplas os oito saídas extras podem ser a diferença entre a instalação da E/S numa placa e a necessidade de uma placa adicional.
A entrada de salto de alta velocidade é um circuito elétrico separado das entradas digitais padrão.Este caminho direto é o que torna possível a resposta sub-milissegundo para ignorar sinais de entrada.
Em aplicações de sondagem, uma sonda de medição da peça de trabalho gera um sinal elétrico quando entra em contato com a superfície da peça.
Qualquer atraso entre o sinal da sonda e o fecho de posição mesmo de alguns milissegundos traduz-se num erro de posicionamento no resultado medido.
O circuito HDI nesta placa elimina o atraso do ciclo de varredura PMC deste caminho, fornecendo a resposta sub-milissegundo que a sonda precisa requer.
A mesma entrada HDI serve para a medição durante o processo, quando uma cabeça de medição toca uma superfície de usinagem para verificar a conformidade dimensional no meio do ciclo.Também serve para a medição do comprimento da ferramenta quando uma sonda fixa ou superfície de referência é usada como ponto de referência.
Sem HDI encontrados nas variantes -0725 e -0726 da mesma série Para aplicações de sondagemIsto é inaceitável.
A presença de HDI distingue esta placa como a escolha correta para centros de usinagem equipados com sondas.
O tipo de fonte I/O descreve a direção do fluxo de corrente nos circuitos de entrada.ou o botão .
Isto puxa a entrada para a terra e a placa detecta a ativação.
Esta convenção é oposta à E/S de tipo sumidouro, onde a placa absorve a corrente do dispositivo de campo.
A diferença prática está na forma como a fiação de campo é configurada. A fiação do tipo fonte conecta a carga entre a saída da placa e a terra.enquanto o tipo de sumidouro liga a carga entre a tensão de alimentação e a entrada da placa.
A fiação do painel deve corresponder ao tipo de placa.
Q1: O ciclo da sonda do centro de usinagem produz medições inconsistentes. As dimensões medidas pela sonda variam mais do que o esperado.
A inconsistência de medição da sonda pode vir do circuito de entrada HDI, do lápis ou corpo da sonda ou dos parâmetros de desaceleração do eixo.
Primeiro, confirme que a entrada de salto HDI está ligada ao terminal correto nesta placa, e não a uma entrada DI padrão.verificar a qualidade do sinal de disparo da sonda com um osciloscópio: é necessário um gatilho limpo e sem rebordos para que as medições sejam consistentes.
Se o gatilho estiver limpo e a ligação HDI estiver correta, o circuito HDI da placa deve ser testado por um técnico de serviço qualificado da FANUC.
P2: Várias saídas da máquina pararam de funcionar após uma onda de energia. As restantes E/S parecem normais. Pode ser que a placa esteja parcialmente danificada?
Sim. Os circuitos integrados do driver de saída DO nas placas de entrada/saída são vulneráveis a transientes de tensão.
Isto produz o padrão de falhas de saída seletivas enquanto outros canais continuam a funcionar.
Confirme quais canais de saída específicos falharam e verifique se há danos visíveis nos componentes da placa perto dessas seções de saída.
P3: A máquina tem uma configuração de I/O de 96 entradas / 64 saídas. O A16B-2202-0720 pode substituir a placa existente?
O A16B-2202-0720 fornece 104 DI e 80 DO mais do que a configuração existente requer. Os canais adicionais são simplesmente não utilizados.e software são compatíveis com a placa -0720, pode funcionar como substituto dos canais utilizados atribuídos aos sinais existentes.
Confirme a compatibilidade do tipo de placa (fonte versus sumidouro e compatibilidade da placa principal) antes de prosseguir.
Q4: A placa de E/S foi substituída. Algumas entradas não estão respondendo corretamente, embora a fiação do campo pareça correta. O que deve ser verificado?
Após a substituição da placa de E/S, confirme que a tela de diagnóstico no CNC mostra a mesma atribuição de endereço de E/S que o programa da escada espera.Se a placa de substituição tiver uma configuração de endereço de E/S diferente ?? definida por interruptores de hardware ou parâmetros a escada lê sinais de endereços errados.
Verifique as configurações do interruptor DIP da placa contra as configurações da placa original antes de ligar.
A configuração do endereço é uma falha comum durante a substituição da placa de E/S.
P5: Qual é a diferença entre o A16B-2202-0720 e o A16B-2202-0725?
Ambas as placas fornecem 104 DI e 80 DO. O -0720 inclui o circuito de salto de alta velocidade (HDI); o -0725 não.
Se a máquina utilizar ciclos de sondagem que exijam resposta HDI, apenas o -0720 fornecerá a precisão de medição necessária.
Se a máquina não usar sonda ou salto de alta velocidade, qualquer placa é funcionalmente adequada, embora o -0720 forneça a capacidade se a sonda for adicionada mais tarde.
