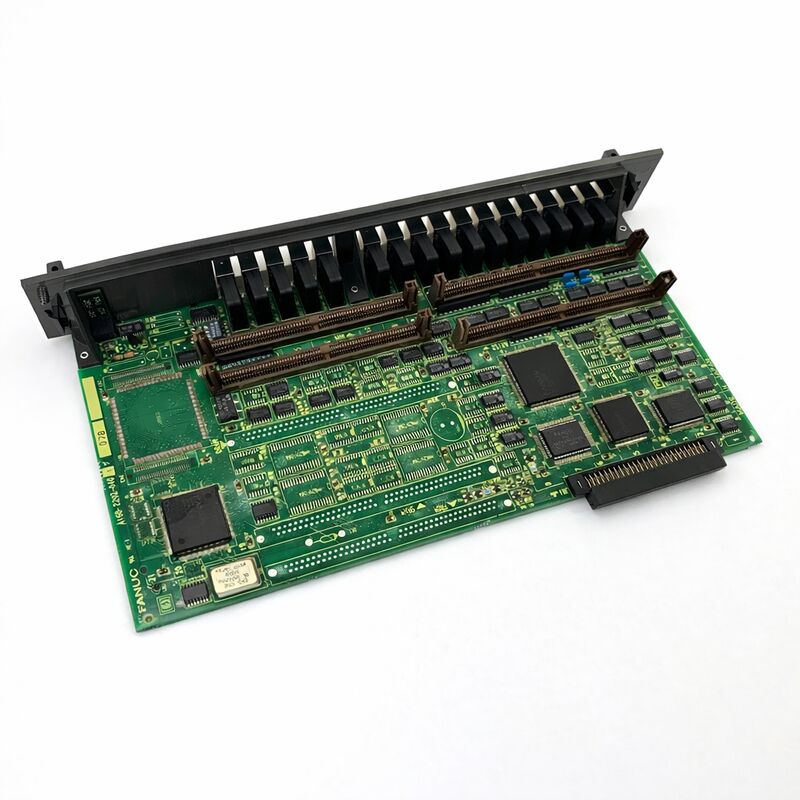

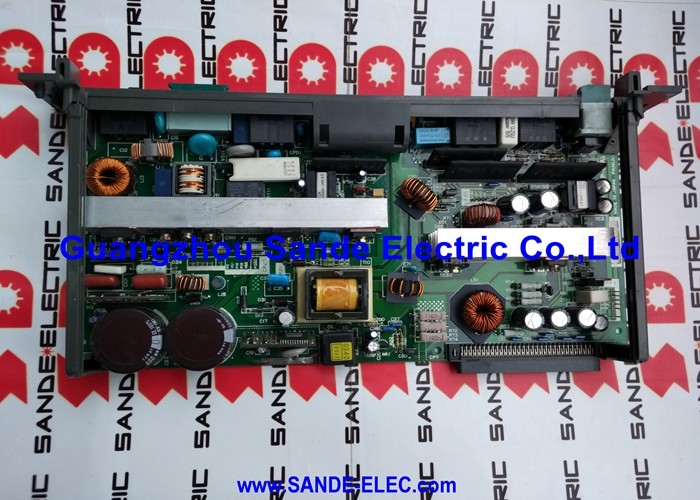

Fanuc A16B-2202-0790 Pc Board Alfa Drive Unit A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790 ∙ Painel de Operação PCB de entrada e saída ∙ A16B-2202 série, série 16 / 18, Japão Origem

Número da parte:A16B-2202-0790

Fabricante:FANUC Corporation (Japão)

Tipo de produto:PCB de entrada/saída do painel do operador

Série do quadro:A16B-2202

Sistemas compatíveis:FANUC Série 16 / 18 CNC e compatível

Resumo

O A16B-2202-0790 é uma placa de circuito impresso de I/O do painel do operador da série A16B-2202 da FANUC. This board belongs to the cluster of I/O interface PCBs in FANUC's Series 16 and 18 controller ecosystem that connect the CNC controller's PMC ladder program to the machine tool's operator panel hardware.

The A16B-2202 series covers a well-defined range of these I/O boards — different variants serve different input/output channel counts and electrical configurations — and the -0790 is one variant in this established family.

A função de um painel de entrada/saída do operador é direta: é a interface elétrica entre o operador humano e o controlador CNC.

Quando um operador pressiona um botão de anulação da taxa de alimentação, seleciona um modo no interruptor de seleção de modo ou pressiona o botão de início do ciclo, essas ações físicas produzem sinais elétricos.

O PCB de E/S recebe esses sinais, converte-os em estados digitais e apresenta-os aos registos de entrada do PMC.O programa de escada PMC lê essas entradas e responde ativando as funções CNC apropriadas ou dirigindo as saídas da máquina apropriadas.

O caminho de retorno é igualmente importante. Cada lâmpada indicadora no painel, a luz de circulação do ciclo, o indicador ativo do eixo, a luz de alarme, são acionados pela lógica de saída do PMC.Os circuitos de saída no PCB I / O tomar estes comandos de saída lógica e convertê-los na corrente que ilumina as lâmpadas físicas.

Principais especificações

Panel I/O na Arquitetura de Sistemas CNC

A relação entre o painel do operador e o controlador CNC é mediada inteiramente através do PCB de E/S. Isto é por projeto.

A fiação física do painel - dezenas ou centenas de condutores individuais para interruptores, lâmpadas e selectores - não se conecta diretamente à lógica principal do controlador CNC.Conecta-se ao PCB I/OO PCB I/O fornece condicionamento de sinal, proteção e a interface elétrica que converte sinais de campo em níveis lógicos compatíveis com o controlador.

Esta separação serve a vários propósitos.

A fiação de campo do painel pode transportar ruído, transientes de comutação e acoplamento cruzado de condutores de energia próximos.

Os circuitos de entrada do PCB de E/S filtram e desbocam esses sinais para que o PMC receba dados limpos e confiáveis.

Os circuitos de saída no PCB de E/S impulsionam as correntes relativamente altas necessárias para as lâmpadas indicadoras, correntes que danificarão os circuitos lógicos do controlador se conectados diretamente.

O PMC comunica com o PCB de E/S através do bus serial de ligação de E/S da FANUC.

Esta ligação serial significa que a distância física entre o gabinete do controlador e o painel do operador não é limitada pelo comprimento dos fios de sinal individuais.

O cabo I/O Link transporta todos os dados do canal entre o controlador e o PCB I/O como um fluxo de dados em série de alta velocidade.

O PCB I/O deserializa esses dados e dirige as saídas físicas em conformidade.

Padrões errôneos e diagnóstico

As falhas da placa de E/S do painel do operador estão entre as falhas mais visíveis pelo operador em um sistema CNC.

O painel é a interface primária entre o operador e a máquina. Quando a placa de E/S falha, a falha é imediatamente óbvia: os botões deixam de responder, os indicadores mostram estados incorretos,ou a máquina se recusa a entrar no modo automático porque as entradas de bloqueio de segurança não estão sendo lidas corretamente.

As telas de diagnóstico PMC do CNC são a principal ferramenta de diagnóstico.

Um técnico experiente monitora o endereço de entrada de um botão específico do painel enquanto pressiona e solta fisicamente o botão.

Se o endereço mudar de estado, o circuito de entrada para esse canal é funcional.

As falhas de entrada ou saída múltiplas ocorrendo juntas, especialmente em um grupo de conectores, sugerem fortemente uma falha da placa em vez de um problema de fiação.

As falhas de fiação individuais normalmente afetam um sinal de cada vez; as falhas de placa tendem a afetar vários canais que compartilham um driver de entrada ou saída comum.

Seleção de PCB de entrada/saída ¢ Família A16B-2202

A série A16B-2202 contém muitas variantes que servem diferentes contagens de canais de E/S e tipos elétricos.

As variantes distinguem-se pela sua contagem de entradas, de saídas, se incluem a função de skip de alta velocidade (HDI) e o seu tipo elétrico (fonte ou sumidouro).

Para escolher a substituição correta, é necessário conhecer o número exato da peça da placa instalada.

A variante -0790 serve sua configuração específica de E/S dentro da família A16B-2202.Substitui-lo por uma variante de sufixo diferente, mesmo com uma contagem de canais semelhante, corre o risco de um tipo elétrico incorreto ou uma atribuição de endereço de E/S incompatível..

A fonte corresponde sempre ao número exacto da peça.

Perguntas frequentes

P1: O selector de modo do painel da máquina e alguns botões de pressão pararam de responder após um evento de relâmpago nas proximidades. O CNC não mostra alarmes. O A16B-2202-0790 pode estar danificado?

Eventos de relâmpago podem introduzir transientes de voltagem nos armários de controle através da fonte elétrica do edifício ou através de cabos longos do painel.Os PCBs de E/S estão diretamente ligados à fiação de campo e podem absorver energia transitória deste caminho.

Os circuitos de proteção de entrada podem ter falhado, deixando os canais de entrada não funcionais, mesmo que a placa esteja ligada.

O CNC não mostra nenhum alarme porque o PMC ainda está funcionando, mas não está recebendo os sinais de entrada do painel.

A substituição do Conselho é a resposta apropriada.

P2: Várias luzes indicadoras no painel estão sempre acesas, independentemente do estado real da máquina.

As saídas permanentemente iluminadas com o estado lógico PMC correto (PMC comandando as saídas desligadas) indicam uma secção de driver de saída falha na placa.uma sobrevoltagem na fonte de alimentação da lâmpada, ou simplesmente o envelhecimento dos componentes.

Verificar se a tensão de alimentação da lâmpada está dentro das especificações.

Se estiver correto e o PMC estiver a mandar desligar as saídas, os circuitos integrados do controlador de saída na placa falharam.

P3: A ligação I/O Link entre o controlador e o A16B-2202-0790 mostra um alarme de erro de comunicação. O cabo parece intacto. O que deve ser investigado?

Um erro de comunicação de ligação de E/S com um cabo válido confirmado pode ser causado por um conflito de endereços de ligação de E/S (se a placa foi recentemente substituída ou reconfigurada),um circuito de interface de ligação I/O defeituoso na placa, ou um problema com a interface I/O Link do lado do controlador.

Verifique a configuração do endereço de ligação de E/S no quadro em relação aos parâmetros de atribuição de E/S do CNC.

Se o endereço estiver correto e o alarme persistir, o circuito de interface I/O Link da placa pode ter falhado.

Q4: Um técnico de manutenção trabalhou recentemente dentro do gabinete da máquina. Depois, algumas funções do painel foram erráticas. Nenhum dano visível é aparente. O que aconteceu?

Funções erráticas do painel após o trabalho do gabinete indicam tipicamente um conector parcialmente desmontado.

O técnico pode ter acidentalmente perturbado um conector no PCB de E/S durante o trabalho no armário.

Verifique também se há cabos que tenham sido desconectados ou presos acidentalmente.

Na maioria dos casos, isto resolve o problema sem uma substituição do quadro.

P5: A máquina tem um controle 0i-TB, mas a documentação lista o A16B-2202-0790 como uma placa da série 16/18.

A compatibilidade com o 0i-TB depende da configuração de E/S do controlador.Alguns PCBs de E/S da família A16B-2202 são utilizados em várias gerações de controladores FANUC quando a arquitetura e a faixa de endereços do I/O Link são compatíveis.

Confirmar a compatibilidade da placa específica com a configuração 0i-TB verificando a documentação elétrica da máquina ou consultando uma referência de serviço FANUC.

Nunca instale uma placa numa configuração em que a compatibilidade não tenha sido explicitamente confirmada.
