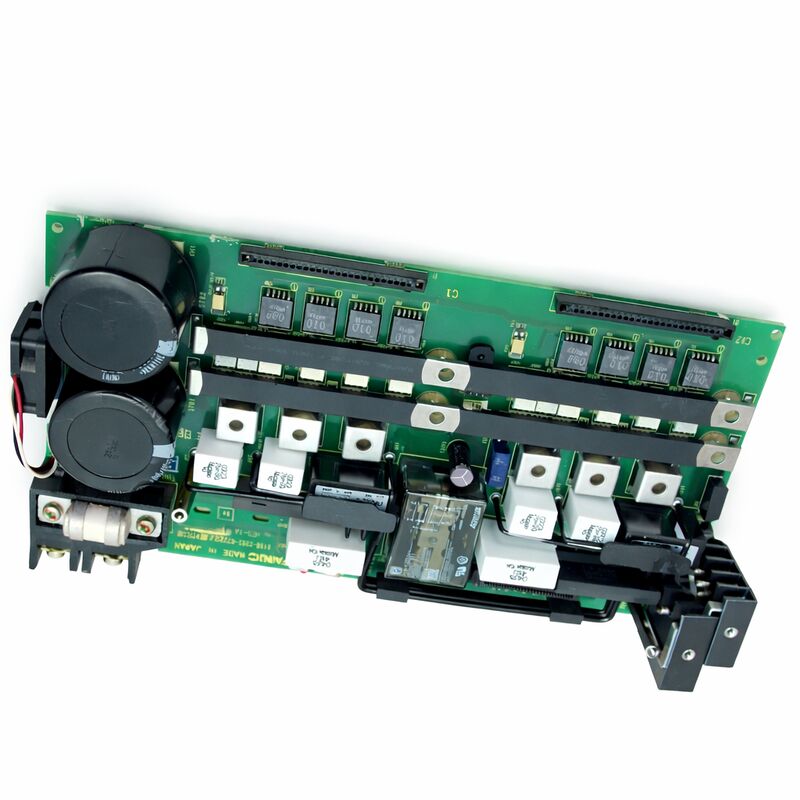

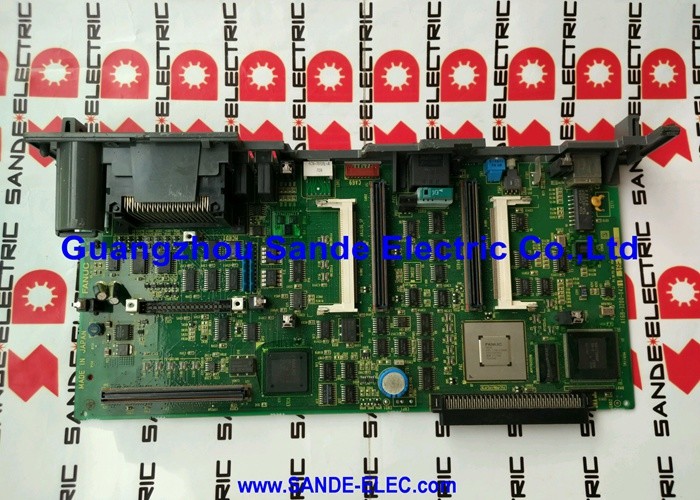

Fanuc A16b-2202-0772 Pc Board Alfa Drive Unit A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772 | Placa de Circuito Impresso de E/S do Painel Operador — Série A16B-2202, Série 16 / 18, Origem Japão

Número da Peça: A16B-2202-0772

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de E/S do Painel Operador

Série da Placa: A16B-2202

Sistemas Compatíveis: FANUC Série 16 / 18 CNC e compatíveis

Visão Geral

O A16B-2202-0772 é uma placa de circuito impresso de E/S do painel operador da série A16B-2202 da FANUC. Ele pertence ao conjunto de placas de E/S no ecossistema do controlador FANUC Série 16 e 18 que gerenciam a comunicação entre o PMC do controlador CNC e o hardware da interface do operador da máquina-ferramenta.

As placas de E/S do painel operador transportam os sinais que fazem a interface homem-máquina funcionar: cada pressionamento de botão no painel da máquina é recebido através desta placa, e o estado de cada lâmpada indicadora controlada pela lógica do PMC é emitido através desta placa.

A série A16B-2202 abrange uma gama de placas de circuito impresso de E/S FANUC para aplicações das Séries 16 e 18, cobrindo diferentes contagens de canais e tipos de E/S.

Dentro desta série, as variantes individuais são definidas por sua contagem de entrada, contagem de saída e tipo elétrico — determinando quais máquinas e configurações de painel elas atendem.

O -0772 é uma dessas variantes definidas, configurada para sua aplicação específica de E/S do painel operador dentro da hierarquia do sistema FANUC Série 16/18.

Essas placas são montadas dentro do gabinete do controlador e se conectam à fiação do painel operador.

Elas recebem sinais de entrada de botões, chaves seletoras, chaves de seleção e circuitos de parada de emergência, e controlam sinais de saída para lâmpadas indicadoras, alarmes sonoros e outros dispositivos de feedback do painel.

Sua confiabilidade é diretamente visível para o operador da máquina — uma placa de E/S do painel operador defeituosa produz respostas de painel ausentes ou incorretas que são imediatamente aparentes durante a operação da máquina.

Especificações Principais

A Interface do Painel Operador — O Que Esta Placa Faz

O painel operador de uma máquina-ferramenta CNC é o ponto onde o operador humano interage com a máquina.

A partir do painel, o operador inicia e para programas, seleciona modos de operação, habilita o movimento dos eixos, controla funções do fuso e do refrigerante, e acusa alarmes.

Cada uma dessas interações requer um caminho de sinal elétrico físico do hardware do painel para o controlador CNC.

O A16B-2202-0772 fornece esse caminho de sinal no lado de entrada: quando o operador pressiona um botão, a chave do painel fecha um circuito. A placa de E/S detecta esse fechamento e o apresenta ao PMC como um estado de entrada lógico.

O programa de lógica do PMC lê esse estado e responde — talvez habilitando um modo, iniciando uma função ou passando um sinal para o núcleo NC.

No lado de saída, o PMC controla os estados dos indicadores: o modo está ativo, o fuso está funcionando, o trocador de ferramentas está pronto.

A placa de E/S pega esses estados de saída lógicos do PMC e aplica corrente através dos circuitos das lâmpadas indicadoras ou bobinas de relé conectadas aos seus terminais de saída.

Cada botão do painel e cada indicador do painel na máquina passam por este caminho lógico.

A placa de E/S é o hardware que o torna possível.

Convenções de Fonte e Dreno

As placas de circuito impresso de E/S do painel operador na série A16B-2202 são produzidas em configurações elétricas de tipo fonte e tipo dreno. Os dois tipos definem a direção do fluxo de corrente nos circuitos de saída.

As saídas tipo fonte fornecem corrente da placa para a carga. A placa atua como a fonte de corrente.

A carga — uma lâmpada ou bobina de relé — é conectada entre o terminal de saída da placa e o terra. Quando o PMC ativa a saída, a placa conduz corrente através da carga.

As saídas tipo dreno fornecem um caminho de corrente para o terra. A placa atua como o dreno de corrente.

A carga é conectada entre a tensão de alimentação e o terminal de saída da placa. Quando o PMC ativa a saída, a placa puxa o terminal de saída em direção ao terra, completando o circuito.

O tipo da placa instalada deve corresponder à fiação do painel. Instalar uma placa tipo fonte onde uma placa tipo dreno é esperada — ou vice-versa — produz uma função de saída do painel incorreta ou ausente. Sempre confirme o tipo elétrico da placa instalada em sua etiqueta antes de adquirir uma substituta.

Sintomas de Falha e Diagnóstico

Quando uma placa A16B-2202-0772 desenvolve uma falha, os sintomas são visíveis no painel operador. Entradas que não são mais registradas — pressionamentos de botão que não produzem resposta CNC — ou saídas que estão permanentemente ligadas ou desligadas apontam para uma falha na placa ou um problema na fiação de campo.

A tela de diagnóstico do PMC do CNC fornece a ferramenta de diagnóstico direta. Monitorar o registro de entrada enquanto opera fisicamente cada chave confirma se a placa está recebendo e transmitindo o sinal.

Se o PMC mostrar o estado de entrada correto quando a chave é operada, a placa está funcionando para aquele canal.

Se o PMC não mostrar nenhuma mudança enquanto a chave é operada e a chave e a fiação são confirmadas como boas, o circuito de entrada da placa para aquele canal falhou.

Falhas de saída são diagnosticadas de forma semelhante, usando a função de saída forçada do PMC para comandar um estado de saída específico e confirmando no painel se a lâmpada ou dispositivo correspondente responde.

FAQ

Q1: Vários botões do painel operador pararam de funcionar após um procedimento de manutenção no gabinete do controlador. A fiação parece intacta. A A16B-2202-0772 pode estar com defeito?

Trabalhos de manutenção no gabinete do controlador podem causar perturbações não intencionais nos conectores. Antes de concluir que a placa está defeituosa, confirme se todos os conectores entre a fiação do painel e a placa de E/S estão totalmente encaixados.

Um conector parcialmente solto produz exatamente o padrão que você descreve — múltiplas entradas falhando juntas.

Reencaixe todos os conectores, teste a função do painel e, se a falha persistir com o encaixe dos conectores confirmado, examine a placa em busca de danos.

Q2: As lâmpadas indicadoras do painel estão permanentemente acesas, independentemente do estado do PMC. Isso é uma falha na placa de E/S ou uma falha na fiação?

Saídas permanentemente acesas, apesar do estado correto do PMC, apontam para uma condição de curto-circuito no circuito do driver de saída ou na fiação.

Verifique se a tensão de alimentação comum do circuito da lâmpada está em seu nível correto — uma sobretensão na alimentação pode fazer com que as lâmpadas se acendam através de circuitos de proteção do driver de saída degradados.

Se a tensão de alimentação estiver correta, monitore o registro de saída do PMC para confirmar que o PMC está comandando as saídas para desligar.

Se o comando do PMC estiver desligado, mas as lâmpadas permanecerem acesas, a seção do driver de saída da placa provavelmente falhou.

Q3: A máquina foi inundada com refrigerante e o painel operador parou de funcionar. A A16B-2202-0772 pode ser recuperada após contaminação por refrigerante?

A recuperação depende da extensão da contaminação e da rapidez com que ela é tratada. Uma placa exposta à névoa de refrigerante que ainda não causou corrosão pode frequentemente ser limpa com um limpador de contato seguro para eletrônicos e retornada ao serviço após secagem completa.

Uma placa que foi submersa ou deixada molhada por um período prolongado geralmente mostra vestígios de corrosão que não podem ser totalmente recuperados.

Inspecione sob ampliação após a limpeza — corrosão ativa em trilhas de cobre ou terminais de componentes é um sinal de que a placa não é recuperável de forma confiável.

Q4: Como confirmo o tipo de E/S (fonte ou dreno) da minha A16B-2202-0772 instalada antes de adquirir uma substituta?

Leia diretamente a etiqueta da placa. A etiqueta na placa instalada identificará o tipo de E/S em sua descrição ou linha de especificação.

Se a etiqueta estiver danificada, consulte a documentação elétrica da máquina — o tipo da placa de E/S é especificado na seção de configuração do controlador do manual de manutenção da máquina.

Se nenhum dos dois estiver disponível, um técnico qualificado da FANUC pode determinar o tipo medindo as características do circuito nos terminais de saída da placa com equipamento de teste apropriado.

Q5: Após substituir esta placa, o CNC exibe um erro de comunicação do painel operador que não existia antes. O que pode estar errado?

Um erro de comunicação do painel operador após a substituição de uma placa geralmente indica um dos três problemas: a placa de substituição tem uma configuração de endereço de Link de E/S diferente da original, um conector não está totalmente engatado na placa de substituição, ou a placa de substituição tem uma falha que está gerando uma condição de erro no barramento do Link de E/S.

Verifique primeiro as configurações de endereço do Link de E/S e o encaixe dos conectores.

Se ambos forem confirmados como corretos, a placa de substituição pode precisar ser trocada.
