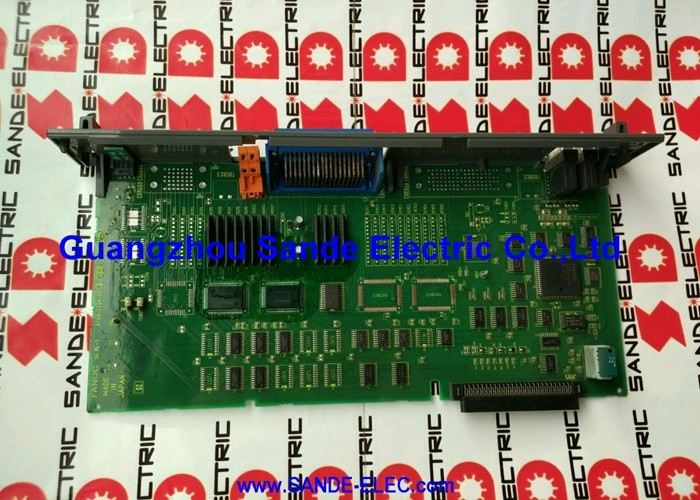

Modulo de alarme Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031∙ FANUC Série 16 Opção 2 PCB ∙ 4 eixos adicionais / Sem sub-CPU / Display de estado LED / A20B-2902-0070

Opção 2 Expanção do eixo na série 16

A FANUC Série 16 CNC usa uma arquitetura de expansão baseada em slots.O slot "Opção 2" recebe a placa de expansão do eixo a placa que adiciona canais do eixo servo além do que a placa principal fornece.

O A16B-2203-0031 preenche este espaço da Opção 2 com 4 canais de eixo adicionais.A placa principal de base da série 16 manipula os eixos primários (normalmente de 3 a 4 eixos para um centro de usinagem ou centro de torneamento padrão)Quando a aplicação exige mais ̇ uma máquina com uma mesa giratória, um eixo de mudança de paletes, um eixo de fusão adicional,ou um eixo de revestimento de ferramentas dedicado ̇ o A16B-2203-0031 fornece os canais de servo para controlá-los.

Informações essenciais sobre o produto

Não há sub-CPU Axis Control através do processador principal

O A16B-2203-0031 é ovariante não sub-CPUIsso significa que todos os cálculos de controle de eixo para os 4 eixos adicionais são realizados pela CPU principal da Série 16 - nenhuma unidade de processamento separada é dedicada a esses eixos expandidos.

Para máquinas em que os 4 eixos adicionais operam a velocidades modestas e não exigem as características de processamento em tempo real mais exigentes,A CPU principal lida com a carga de cálculo adicionada sem degradação do desempenhoOs eixos adicionais mais simples, como as mesas giratórias, os indexadores de paletes e os dispositivos de revistas de ferramentas, são normalmente incluídos nesta categoria.

Isso contrasta com o A16B-2203-0033, que inclui uma sub-CPU dedicada especificamente para aplicações da série 18 que exigem processamento independente para os eixos adicionais.

Display do estado do LED ¢ Visibilidade diagnóstica

O painel frontal do A16B-2203-0031 possui um alarme LED e um display de estado.

Display da sequência de ligação:O padrão LED muda através de estados definidos durante a sequência de inicialização do CNC. Um padrão parado ou incorreto ajuda a localizar falhas de inicialização na placa Opção 2.

Indicação de alarme:Quando ocorrer um alarme de servo num dos eixos adicionais,O LED da placa da Opção 2 fornece o primeiro indicador de alarme visível ao nível da placa ¢ útil para diagnosticar alarmes no eixo sem acessar o ecrã do operador CNC.

Cenários de aplicação

Expansão do centro de usinagem de 4 eixos:Um centro de usinagem da série FANUC de 16 MB necessita de um quinto eixo para uma mesa de indexação rotativa.e os parâmetros são recarregadosO 5o eixo fica disponível para o CNC.

Substituição após falha da placa da Opção 2:Um centro de usinagem com o A16B-2203-0031 instalado desenvolve alarmes especificamente nos canais do eixo adicional.Substituição restabelece a operação do eixo adicional.

Perguntas frequentes

P1: O A16B-2203-0031 pode ser instalado sem o servomodulo A20B-2902-0070?

O A20B-2902-0070 é o módulo de controle de servo que se conecta à placa A16B-2203-0031 Opção 2.Os canais adicionais do eixo não podem funcionarAo encomendar o A16B-2203-0031, confirme se o módulo de servo também é necessário ou se um A20B-2902-0070 existente pode ser transferido da placa original.

P2: Após a instalação do A16B-2203-0031, por que todos os parâmetros e programas devem ser recarregados?

O CNC-Shopping confirma que a instalação requer a recarga de parâmetros e programas.O sistema executa uma detecção de hardware na inicializaçãoO CNC pode iniciar incorrectamente se os dados de configuração armazenados não corresponderem com o hardware detectado.Parâmetros de recarga assegura que o CNC reconhece e configura corretamente os novos eixos adicionais.

P3: Qual é o número máximo de eixos num CNC da série 16 com A16B-2203-0031 instalado?

O sistema de base da série 16 suporta 4 eixos na placa principal.Este programa abrange as configurações mais complexas de máquinas-ferramenta da gama de aplicações da série 16.Confirmar a contagem máxima de eixos configurados a partir da documentação específica da série e modelo do CNC.

P4: O A16B-2203-0031 é compatível com sistemas CNC da série 18?

Para aplicações da Série 18 que exigem 4 eixos adicionais, o A16B-2203-0033 (com Sub-CPU) é a placa correta.As séries 16 e 18 utilizam diferentes variantes de placas Opção 2 confirme a placa aplicável ao CNC específico antes de encomendar.

Q5: Que alarmes indicam que a placa A16B-2203-0031 Opção 2 falhou?

Alarmes que afectam especificamente os canais do eixo adicional (do 5o ao 8o eixo,Dependendo da configuração) enquanto os canais do eixo principal continuam a funcionar normalmente são característicos de uma falha da placa da Opção 2.Os alarmes de eixo, os erros de servocomunicação apenas nos eixos adicionais ou os alarmes de arranque apontando para o slot Opção 2 são indicadores de diagnóstico.Referência cruzada dos códigos de alarme com a referência do alarme de hardware da série 16 no manual de manutenção.
