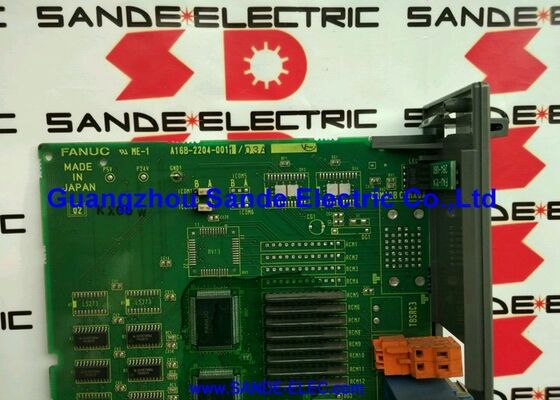

Tabela de PCB Fanuc A16B-2203-0070 em bom estado A16B22030070 A16B-22O3-OO7O

A16B-2203-0070 | FANUC Série 21/210 TB Controle 96/64 EO I/O PCB — CNC I/O e Módulo PSU / Série A16B-2203

Série 21 e Série 210 TB — A plataforma CNC

O A16B-2203-0070 atende às plataformas CNC Série 21 e Série 210 da FANUC na configuração de controle "TB" (Bloco de terminais):

Série 21:CNC compacto de alto desempenho da FANUC da geração da série 20 — posicionado como a variante com custos otimizados dentro da família da série 20/21. A Série 21 atende centros de usinagem, centros de torneamento e máquinas-ferramentas multieixos que exigem controle CNC capaz em um pacote compacto.

Série 210:A Série 210 é uma variante estendida ou especializada da plataforma Série 21 – confirmando que o A16B-2203-0070 atende tanto às versões padrão quanto estendidas desta família CNC.

Variante TB (bloco de terminais):A designação "TB" identifica a configuração de hardware específica do sistema Série 21/210 — confirmando o estilo do rack de controle e a disposição dos conectores com os quais esta placa de E/S é compatível.

Especificações principais

Módulo PSU de E/S — E/S e alimentação combinadas

A listagem de A16B-2203-0070 o descreve como um “Módulo PSU de E/S” – indicando que esta placa combina ambas as funções. Este design integrado é típico das placas de E/S da FANUC de última geração, onde a placa fornece distribuição de energia regulada de 24 V ou 5 V para os drivers de saída da seção de E/S juntamente com os circuitos de leitura de entrada e de acionamento de saída.

Cenários de aplicação

Falha no módulo PSU de E/S Série 21:Uma máquina-ferramenta CNC FANUC Série 21 apresenta falhas de E/S — as saídas não são ativadas ou as entradas são lidas incorretamente. Após verificar a fiação externa e a fonte de alimentação do lado da máquina, o A16B-2203-0070 é identificado como a falha. A substituição restaura a operação completa de E/S 96/64.

Manutenção da placa de controle CNC Série 210:Uma instalação de produção mantém seu sistema CNC Série 210. O A16B-2203-0070 é substituído como parte de um programa planejado de renovação da placa de E/S.

Perguntas frequentes

Q1: Como faço para distinguir entre as placas de E/S A16B-2203-0070 (EO) e A16B-2203-0073 (E1)?

A16B-2203-0070 é a variante EO (E0) para sistemas CNC Série 21/210 TB. A16B-2203-0073 é a variante E1 para sistemas CRT Série 0i (Zero-i)/F0 de 9 polegadas. Ambos fornecem capacidade de E/S 96/64, mas para diferentes plataformas CNC — eles não são intercambiáveis. Confirme o número do modelo CNC e a etiqueta do número da peça da placa instalada.

P2: O A16B-2203-0070 é um substituto apenas da placa ou inclui uma unidade de fonte de alimentação separada?

A16B-2203-0070 é descrito como um "Módulo I/O PSU" - a regulação da fonte de alimentação está integrada na PCB. Esta é uma placa única que combina ambas as funções. Não há componente PSU externo separado; a placa é substituída como uma unidade completa.

Q3: Quais alarmes PMC indicam uma falha A16B-2203-0070?

A exibição de alarmes do PMC no CNC Série 21/210 mostrará erros de comunicação de E/S ou alarmes específicos do sistema PMC quando a placa de E/S falhar. Múltiplas falhas simultâneas de E/S (entradas e saídas da mesma placa) têm maior probabilidade de indicar uma falha na placa do que falhas isoladas de fiação de ponto único. Verifique na tela de diagnóstico do PMC o padrão de pontos de E/S com falha — se todos corresponderem às atribuições dos conectores desta placa, a placa é a causa provável.

Q4: A substituição do A16B-2203-0070 afeta o programa ladder do PMC armazenado no CNC?

Não. O programa ladder do PMC é armazenado na memória principal do CNC (módulos SRAM ou FROM), e não na placa de E/S. A substituição do A16B-2203-0070 não afeta a escada armazenada. Depois de instalar a placa de substituição, o PMC restabelece a comunicação com ela durante a inicialização. Verifique se todas as 96 entradas e 64 saídas funcionam corretamente através da tela de diagnóstico do PMC antes de retornar a máquina à produção.
