| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2203-0090 |

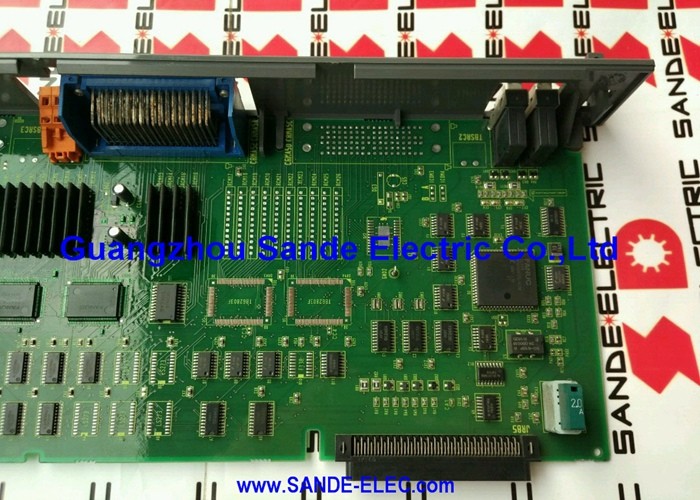

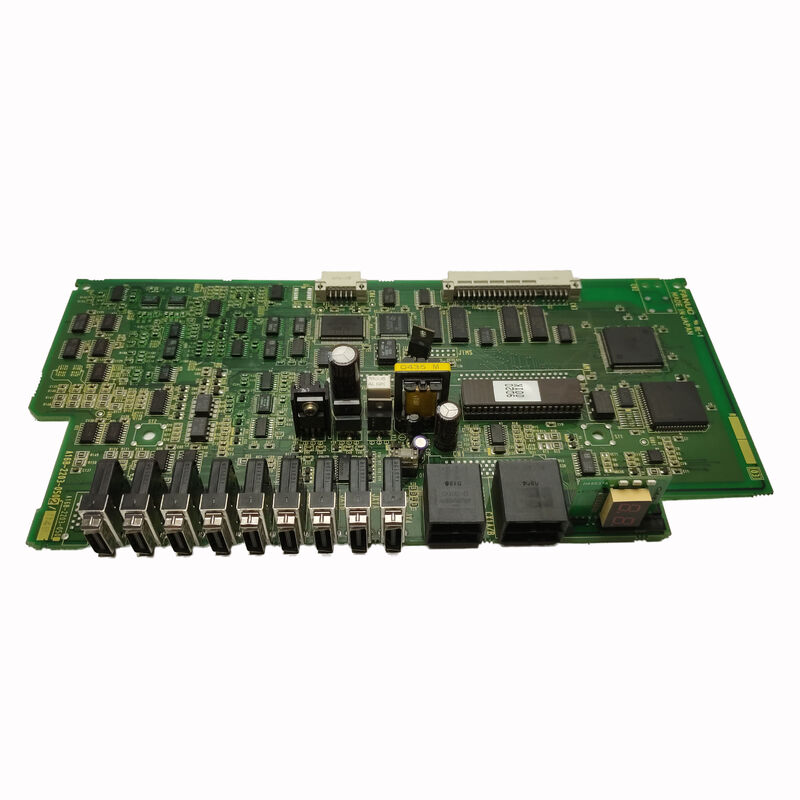

A FANUC A16B-2203-0090 carrega a designação "ROBO" — um marcador na nomenclatura de PCBs da FANUC que identifica placas associadas à linha de produtos de controle de robôs e integração robô-CNC da FANUC.
A série A16B-2203 abrange uma gama de placas especializadas de controle e interface: placas de fonte de alimentação para controladores de robôs (A16B-2203-0370 para R-J3iB, A16B-2203-0910 para R-30iA/R-30iB), placas de controle de eixo e expansão de E/S, placas de interface DeviceNet (A16B-2203-0190) e placas de monitoramento/controle como a A16B-2203-0090. Cada placa da série serve a uma função específica dentro da arquitetura maior do sistema de controle.
O papel da placa de monitoramento ROBO é distinto do papel da placa principal da CPU.
Onde a CPU principal executa o programa CNC ou robô, gerencia o controle do servo e executa a escada PMC, a placa de monitoramento lida com funções de observação e controle em nível de sistema — a camada de eletrônica responsável por saber que o sistema está operando dentro de seus parâmetros esperados, comunicando o status para módulos conectados e sistemas de monitoramento externos, e sinalizando condições que exigem intervenção de manutenção antes que se tornem falhas que paralisam a máquina.
Em aplicações robóticas e CNC vinculadas a robôs, o monitoramento do status do sistema assume importância particular porque as consequências de uma falha não detectada podem se propagar rapidamente por uma célula de robô-máquina coordenada.
Um robô continuando a operar com um circuito de segurança degradado ou um CNC continuando a funcionar com uma função de monitoramento de posição falha pode causar danos à ferramenta, sucata de peça ou — em casos graves — incidentes de segurança.
A placa de monitoramento faz parte da camada de detecção relevante para a segurança do sistema, razão pela qual sua falha geralmente gera alarmes que interrompem a operação em vez de permitir que o sistema continue em um estado degradado.
| Parâmetro | Valor |
|---|---|
| Série | A16B-2203 |
| Função | Placa de monitoramento ROBO / controle de sistema |
| Aplicação | Integração de controle CNC + robô |
| Indicadores | Múltiplos indicadores de status LED |
| Interface | Múltiplos conectores de placa |
| Status | Descontinuado pelo fabricante |
| Origem | Japão |
A série de placas A16B-2203 é uma das famílias de placas mais diversas em termos de funcionalidade no catálogo de peças da FANUC. O prefixo -2203 identifica placas de uma era comum e padrão físico na arquitetura de PCBs da FANUC — tipicamente da Série 16/18 até a geração inicial da série i — mas os últimos quatro dígitos distinguem funções amplamente diferentes:
-0090 (esta placa): Placa de monitoramento ROBO — monitoramento e controle de sistema, aplicações CNC vinculadas a robôs.
-0110: Módulo de adição ou interface de servo — extensão de controle de servo.
-0190: Placa de E/S DeviceNet — interface de comunicação de barramento de campo para controladores de robôs.
-0200: Placa de Interface PLC — E/S de máquina e integração PLC.
-0291: Placa de controle gráfico — processamento de exibição para CNC Série 15/150.
-0370: Unidade de fonte de alimentação — para controladores de robôs R-J3iB.
-0910: Unidade de fonte de alimentação — para controladores de robôs R-30iA/R-30iB.
Essa diversidade significa que um número de peça da série A16B-2203 informa que a placa é de uma geração de hardware FANUC específica, mas diz pouco sobre sua função sem olhar os últimos quatro dígitos.
Ao adquirir uma substituição para a A16B-2203-0090, é essencial usar o número de peça exato — outras variantes A16B-2203 com números superficialmente semelhantes são placas completamente diferentes com funções diferentes, conectores diferentes e requisitos de instalação diferentes.
Uma das características mais úteis da A16B-2203-0090 é seu conjunto de indicadores de status LED.
Na arquitetura do sistema de controle da FANUC, os LEDs de diagnóstico em placas individuais servem como a primeira linha de inteligência de manutenção — antes de conectar qualquer equipamento de teste ou acessar as telas de diagnóstico de software do CNC, um engenheiro de manutenção pode observar os estados dos LEDs nas placas individuais para determinar qual parte do sistema está saudável e qual tem uma falha.
Os LEDs da placa de monitoramento ROBO geralmente indicam:
Status de energia: Confirmando que os trilhos de alimentação interna da placa (+5V, ±15V) estão dentro das especificações. Um LED de energia apagado quando o sistema está energizado indica uma falha de energia em nível de placa — regulador de tensão falho, fusível de proteção queimado ou trilha de energia danificada.
Status de comunicação: Indicando a saúde do link de dados da placa com outros módulos. Um LED de comunicação piscando ou apagado quando o sistema está em operação indica uma falha de comunicação do barramento — que pode estar nesta placa, no módulo receptor ou no backplane que os conecta.
Status de alarme: Um ou mais LEDs que acendem quando a placa detectou uma condição de erro nos circuitos que monitora. O padrão de alarme específico — qual LED, fixo ou piscando — correlaciona-se com códigos de falha específicos descritos no manual de manutenção do controlador CNC ou robô.
Esses estados de LED, combinados com os códigos de alarme exibidos no painel do operador do CNC, permitem que um engenheiro de manutenção experiente localize uma falha em uma placa ou circuito específico antes que qualquer módulo seja removido ou substituído.
Quando a placa de monitoramento ROBO falha, o sistema geralmente gera códigos de alarme em categorias que se relacionam ao monitoramento do status do sistema, comunicação inter-módulos ou circuitos específicos de monitoramento de segurança.
O desafio no diagnóstico é que essas categorias de alarme também podem ser geradas por falhas em outras partes do sistema — uma conexão falha, um mau contato no backplane ou um problema de fonte de alimentação podem imitar uma falha da placa de monitoramento.
A abordagem de diagnóstico sistemática é: primeiro confirmar que as tensões da fonte de alimentação estão corretas nos conectores da placa; em seguida, confirmar que todas as conexões dos conectores estão seguras e todos os cabos estão devidamente encaixados.
Se a energia e as conexões forem confirmadas como corretas e o alarme persistir, troque a A16B-2203-0090 por uma placa conhecida como boa (se disponível) para confirmar que a falha se move com a placa. Se a falha se mover, a placa está confirmada como defeituosa.
Se a falha permanecer, o problema está em outra parte do sistema.
P1: Quais códigos de alarme no CNC ou controlador de robô indicam especificamente que a A16B-2203-0090 falhou?
Os códigos de alarme específicos dependem da geração do CNC ou controlador de robô em que a placa está instalada.
Em sistemas CNC FANUC Série 16/18, alarmes em nível de sistema na série 900 (paridade DRAM, paridade SRAM, erro de sistema) ou alarmes específicos relacionados ao monitoramento na série 300-400 podem estar associados a falhas da placa de monitoramento.
O controlador de robô (geração R-J2 ou R-J3) gera alarmes nas categorias SRVO (servo) ou SYST (sistema) para falhas no circuito de monitoramento.
Consulte o manual de manutenção para a geração específica do controlador para identificar os códigos de alarme associados a falhas da placa de monitoramento e cruze com os estados dos LEDs na própria placa.
P2: A A16B-2203-0090 pode ser reparada, ou a substituição é a única opção?
O reparo em nível de componente é possível em princípio — a placa não é irremediavelmente complexa — mas a viabilidade prática depende do modo de falha. Se a falha for um componente discreto falho (regulador de tensão, CI lógico, componente passivo) que pode ser identificado e substituído com equipamento de retrabalho SMD apropriado, o reparo é viável.
Se a falha envolver danos às trilhas internas multicamadas da placa (de um evento de surto ou dano físico), o reparo se torna impraticável. A maioria dos centros de reparo especializados em FANUC oferece testes e, quando viável, reparo de placas da série A16B-2203.
Serviços de troca (recebendo uma unidade recondicionada e testada em troca da placa defeituosa) são o caminho de serviço mais comum para esta peça.
P3: A A16B-2203-0090 é usada em máquinas apenas CNC, ou apenas em aplicações vinculadas a robôs?
A designação "ROBO" indica o contexto principal de aplicação da placa — a linha de produtos de controlador de robô e integração robô-CNC da FANUC.
No entanto, alguns sistemas CNC FANUC que incluem funções de coordenação de robôs (como sistemas CNC multieixos com controle de eixo de robô integrado) também usam placas da família ROBO.
A resposta definitiva para qualquer máquina específica está na lista de peças ou no manual de conexão de hardware dessa máquina — se a A16B-2203-0090 estiver listada como parte da configuração dessa máquina, ela é a placa correta, independentemente de a máquina ser um CNC puro, um robô ou um sistema híbrido.
P4: Quantos indicadores LED existem na A16B-2203-0090 e qual é o seu significado diagnóstico?
O número exato e a rotulagem dos indicadores LED variam por revisão da placa, mas as placas de monitoramento da série A16B-2203 geralmente carregam entre 4 e 12 LEDs cobrindo o status de energia, status do link de comunicação e indicação de falha.
As posições dos LEDs e seus significados são documentados no apêndice do manual de manutenção do controlador que descreve o layout físico da PCB.
Os LEDs mais imediatamente úteis são os indicadores de energia boa — se algum LED de energia estiver apagado quando o sistema estiver energizado, nenhum diagnóstico de software é necessário; a falha está no circuito de energia da placa.
P5: O sistema funciona normalmente quando frio, mas gera alarmes da placa de monitoramento após aquecer. O que isso sugere?
Falhas dependentes de temperatura que aparecem após o aquecimento e desaparecem quando o sistema esfria apontam para um componente termicamente marginal na placa — tipicamente um capacitor eletrolítico com ESR aumentada na temperatura de operação, uma junção semicondutora que se torna vazando quando quente, ou uma junta de solda com uma microfissura que se abre sob expansão térmica e se fecha quando fria.
Este modo de falha é característico de uma placa envelhecida ou estressada por ESD se aproximando do fim de sua vida útil confiável.
A solução temporária (permitir que o sistema esfrie antes de reiniciar) não é uma solução de manutenção — a placa deve ser substituída antes que a falha induzida termicamente se torne permanente e cause tempo de inatividade não planejado na produção.
