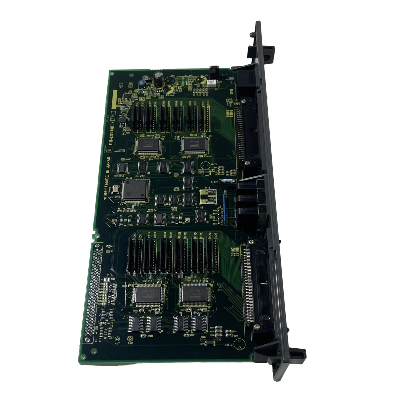

Fanuc A16B-2203-0110 Placa de memória A16B22030110 A16B-22O3-O110

A16B-2203-0110 | PCB de E/S FANUC Zero-C C7 — 104DI/72DO/Montagem em superfície/0-C/0-D/0-F/Substitui A16B-1212-0220

C7 — A placa de E/S totalmente especificada

A A16B-2203-0110 é a C7 — a placa de E/S de maior capacidade da família A16B-2203-01xx. Suas 104 entradas digitais e 72 saídas digitais representam o complemento completo de E/S para uma máquina-ferramenta CNC Série 0-C totalmente equipada.

104 entradas digitaistampa: Intertravamentos da porta da máquina, interruptores de limite de eixo (sobrecurso e posição de referência), orientação completa do fuso, codificação da posição do magazine de ferramentas, confirmação de pressão hidráulica, sensor de nível de líquido refrigerante, mandril fixado/desfixado, confirmação do cabeçote móvel, sensores de posição do palete, contatos do seletor de modo do painel do operador, estágios de override de taxa de avanço, estágios de override de velocidade do fuso, monitoramento de corrente de parada de emergência e todos os sinais de conclusão de função auxiliar.

72 saídas digitaisacionamento: relé da bomba de refrigeração, partida da bomba hidráulica, contatores de partida/direção do fuso, solenóides de liberação do freio do eixo, solenóide de trava da porta, relé de avanço/retração do magazine de ferramentas, solenóide de fixação do mandril, relé de fixação do palete, lâmpadas indicadoras (ciclo ativo, líquido refrigerante ligado, alarme, funcionamento do fuso) e todas as saídas de relé de código M.

Para máquinas complexas — especialmente aquelas com trocadores automáticos de ferramentas, sistemas de paletes ou múltiplas funções auxiliares — a capacidade total do 104/72 C7 é a especificação correta.

Especificações principais

Montagem em superfície – a placa de última geração

O A16B-2203-0110 é "a versão de montagem em superfície da saída de entrada de especificação C7 completa" - sua construção é totalmente SMD (Surface Mount Device). Isso o distingue do A16B-1212-0220 anterior, que a DNC Electronics confirma como a versão mais antiga de "montagem sem superfície".

A transição da construção não SMD para a construção SMD trouxe:

• Maior densidade de componentes na mesma área da placa
• Melhor resistência à vibração para eliminação de juntas de solda através do furo
• Melhor adequação para produção automatizada

A A16B-2203-0110 é a placa C7 da geração atual, instalada em "controles 0-C de última geração" - máquinas construídas à medida que o hardware 0-C amadureceu. Máquinas 0-C anteriores podem transportar o A16B-1212-0220.

Cenários de aplicação

Substituição da placa C7 do centro de usinagem 0-MC:Um centro de maquinação FANUC 0-MC com um comutador automático de ferramentas utiliza a placa A16B-2203-0110 C7 para a sua interface de máquina 104/72 completa. A placa desenvolve falhas intermitentes. A troca por um A16B-2203-0110 testado restaura a função de E/S completa.

Torno de torre dupla 0-TD:Um torno CNC 0-TD de torre dupla com duas torres e um mandril hidráulico usa a placa C7 – as 104 entradas acomodam o conjunto completo de sinais de ambos os codificadores de posição da torre, sensores hidráulicos e painel do operador.

Perguntas frequentes

Q1: O A16B-2203-0110 pode substituir diretamente o A16B-1212-0220 em uma máquina 0-C mais antiga?

Ambas são placas de E/S C7 (104/72 DI/DO) e atendem à mesma posição funcional. O A16B-2203-0110 é a "versão mais recente da placa de entrada e saída C/D equipada com controles 0C de última geração" e o A16B-1212-0220 é a versão mais antiga não SMD. Na maioria das aplicações 0-C, o A16B-2203-0110 pode substituir o A16B-1212-0220, mas a nota de troca da FanucWorld afirma: "A TROCA DEVE SER UM A16B-2203-0110" - o que significa que os programas de crédito de troca exigem números de placa correspondentes. Para substituição padrão, confirme a compatibilidade do hardware na documentação específica da máquina.

Q2: Quais são as designações do conector em A16B-2203-0110?

O A16B-2203-0110 utiliza conectores Honda M18, M1, M20 (DI/DO) e M2, M19 (saídas). O conjunto completo de conectores para a configuração 104/72 C7 é confirmado no Manual de conexão de hardware FANUC Série 0-C/0-D.

Q3: O A16B-2203-0110 funciona em sistemas CNC 0-C e 0-D?

Sim. "Executando o controle OC ou configuração OD, OF em que esta E/S faz interface entre o NC e o MC." A DNC Electronics também confirma a compatibilidade com as configurações 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF e 0-TTF – a gama completa de variantes CNC da Série 0 recentes usando a placa de E/S C7.
