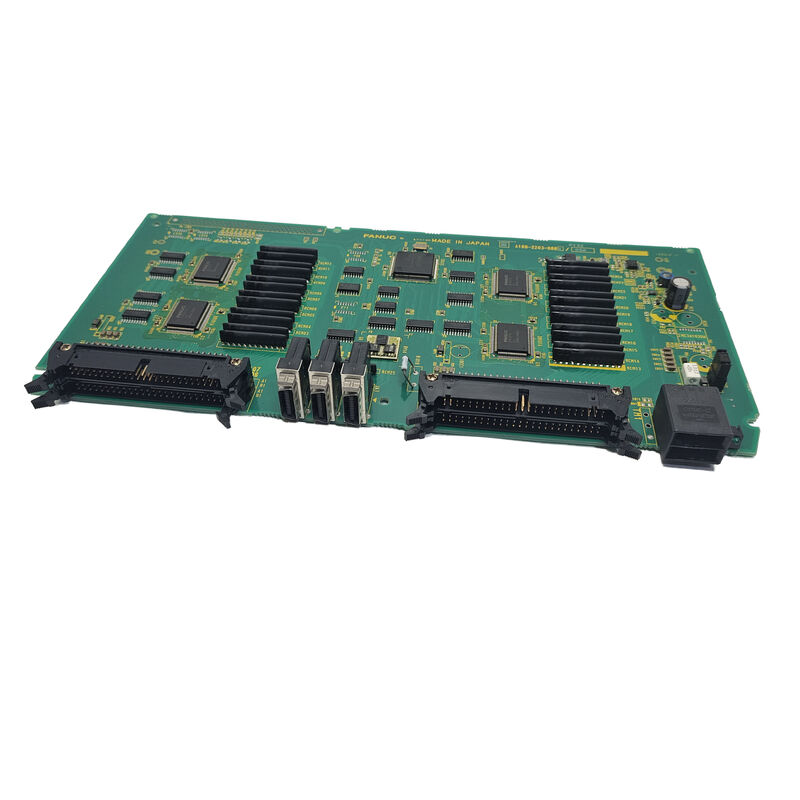

Fanuc A16B-2203-0200 Quadro de interface A16B22030200 A16B-22O3-O2OO

A16B-2203-0200∙ FANUC A16B-2203 Série PCB

A16B-2203-020x ¢ Dentro de uma série versátil

A numeração A16B-2203 abrange uma ampla gama de tipos de placas nas gerações de produtos da FANUC.O grupo 02xx da presente série situa-se numa zona funcional distinta, separada das placas de E/S 01xx (E/S tipo C para a série 0-C), as placas de ligação de servo e fuso 05xx_07xx (internos do amplificador αis/αi) e as placas de comando de potência e robô 08xx_09xx.

As placas da gama A16B-2203-02xx têm funções específicas de interface ou controlo no âmbito da arquitetura CNC e de automação da FANUC.O Manual de Manutenção da FANUC para a série 0-C/0-D (GFZ-61395E/06) faz referência à gama A16B-2203-020x em relação às placas de interface do eixo de servo:

A16B-2203-0020:Cartão de servointerface de 4 eixos (interface do tipo B, 1o e 2o eixos,3o e 4o eixos) para a série 0-C CNC fornecendo a ligação do eixo de servo entre a placa principal CNC e as unidades de servoamplificador para até quatro eixos controlados.

A16B-2203-0021:Variante de dois eixos na mesma família de placas de servointerface para a série 0-C.

O A16B-2203-0200 encontra-se nesta mesma zona numérica, servindo uma função de interface definida no sistema FANUC em que está instalado.

Informações essenciais sobre o produto

Tabelas de interface da série 0-C Era

A família A16B-2203-02xx opera dentro da arquitetura de hardware da série 0-C e da geração CNC relacionada.

Cartões de interface do eixoConectar o processador principal do CNC às unidades do servoamplificador

Placas de encaminhamento de sinaisagrega e distribui os sinais de controlo entre o autocarro interno do CNC e o hardware conectado, garantindo que os comandos da CPU principal cheguem às placas de destino corretas sem conflitos.

PCB de interface especializadaFornecer conexões específicas do hardware para determinadas funções das máquinas-ferramenta ou protocolos de comunicação específicos da geração da série 0-C.

O A16B-2203-0200 desempenha o seu papel definido nesta arquitetura, confirmado pelo seu rótulo instalado no sistema CNC específico.

Cenários de aplicação

Substituição da placa de interface CNC:Um sistema CNC FANUC desenvolve uma falha rastreável para a placa A16B-2203-0200. A placa é identificada pelo seu rótulo de número de peça, a substituição é fornecida e a função do sistema é restaurada.

Inventário sobressalente de manutenção:Uma instalação que utilize equipamento CNC FANUC com placas A16B-2203-0200 deve manter um reservatório para permitir uma resposta rápida a uma falha da placa.

Perguntas frequentes

P1: Como posso confirmar se a placa A16B-2203-0200 é a correta para o meu sistema FANUC?

Leia o número da peça no rótulo da placa instalada.Referência cruzada com a lista de peças sobressalentes do manual de manutenção FANUC para o modelo CNC aplicável.

P2: O A16B-2203-0200 está relacionado com as placas de E/S do tipo C (A16B-2203-0110/0111)?

Não. As placas de E/S do tipo C estão na gama A16B-2203-01xx (0110, 0111, 0112).O número de série não indica a mesma funçãoO número específico da peça dentro da série determina a função.

P3: A substituição do A16B-2203-0200 requer alterações na configuração CNC?

As placas de interface que transmitem sinais sem armazenar dados de configuração normalmente não exigem alterações após a substituição.As placas que mantêm configuração de endereço ou configurações de hardware podem exigir configuração pós-substituiçãoConfirmar a partir da documentação de manutenção da FANUC aplicável.

Q4: Quais as precauções ESD aplicáveis ao A16B-2203-0200?

Manusear com uma pulseira antiestática aterrada numa superfície de trabalho segura para ESD. Armazenar e transportar em embalagens antiestáticas. Desligar completamente o CNC antes de aceder a qualquer placa interna.Os circuitos integrados de construção SMD das placas da série A16B-2203 são sensíveis ao ESD.
