| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2203-0300 |

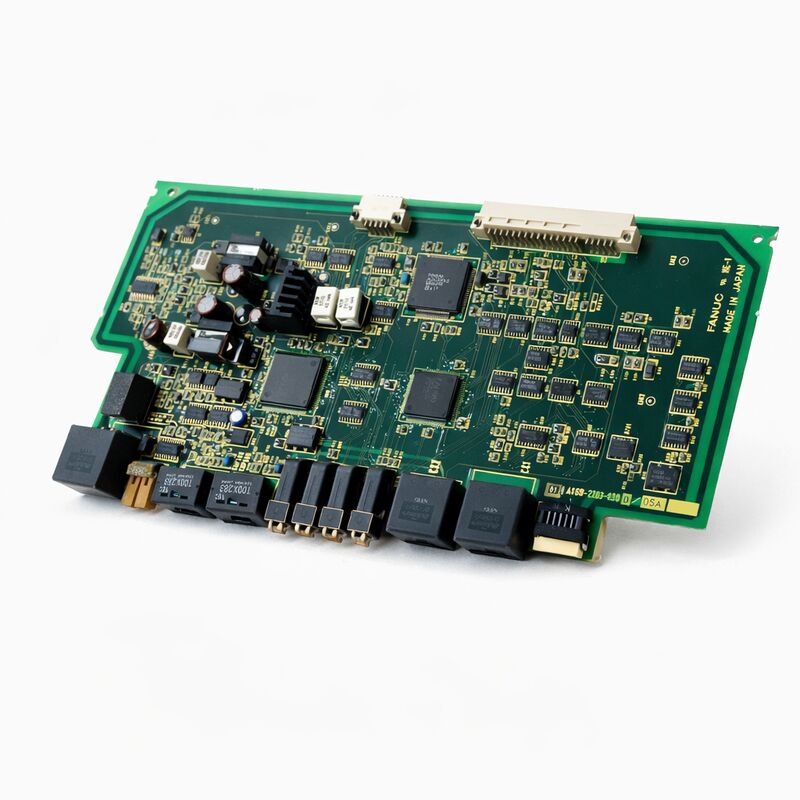

OFANUC A16B-2203-0300é a placa de fiação de potência para a série Alpha SVM1-240 o servoamplificador de corrente de pico de um eixo de 240A na série Alpha A06B-6096 da FANUC.
Com um pico de 240 amperes, o SVM1-240 está entre os servos de um eixo de maior corrente da geração Alpha,concebidos para servomotores que devem produzir um binário muito elevado em eixos de grande estrutura em centros de usinagem pesados, cabeças de pórtico, grandes mesas giratórias e outras aplicações de alta força em que os servomotores menores simplesmente não podem fornecer o binário necessário.
A família de placas A16B-2203 como um todo abrange as placas de fiação para uma ampla gama de módulos de servoamplificadores da série Alpha.
A família abrange placas de baixa corrente para eixos de servo compactos até as placas de alta corrente como o A16B-2203-0300 para a configuração 240A.
Cada placa da família é dimensionada e classificada para a faixa de corrente específica do seu módulo de amplificador associado os resistores de detecção de corrente, os circuitos de acionamento de portões, os caminhos de corrente do autocarro,e o projeto térmico toda a escala com a corrente nominal.
A geração de amplificadores da série A06B-6096 Alpha ocupa um lugar específico na história do servo drive da FANUC. É a geração Alpha (não-i), que antecede o Alpha i (A06B-6114, -6124,- série 6127).
O A06B-6096 serviu como servoamplificador de alto desempenho para as gerações CNC da FANUC que incluíram as séries 16B/C, 18B/C, 21B, 15B e as primeiras séries i,durante o período em que a FANUC estava a fazer a transição das interfaces analógicas tipo A/B para a interface digital FSSB (Fiber-optic Serial Servo Bus).
O SVM1-240, com sua interface FSSB, representa o extremo de corrente superior da gama Alpha.
| Parâmetro | Valor |
|---|---|
| Amplificador compatível | A06B-6096-H107 (SVM1-240) |
| Número máximo de corrente | 240A |
| Função | Placas de fiação |
| Parceiro do Conselho de Controlo | A20B-1006-0485 |
| Interface | FSSB (Fibra Óptica Serial Servo Bus) |
| Série | A16B-2203 |
| Situação | Disponível ️ renovado, testado |
| Origem | Japão |
Dentro do módulo A06B-6096-H107 SVM1-240, a placa de fiação A16B-2203-0300 lida com todas as funções que envolvem grandes correntes, altas tensões,e a ligação física entre a eletrónica da unidade e o motor e a fonte de alimentação:
Conexão de autocarro de CC:O autocarro de CC compartilhado do PSM (Módulo de Fornecimento de Energia) fornece DC rectificado de 300 V aos módulos SVM1.
A placa de fiação termina essa conexão de ônibus, distribuindo a tensão do ônibus de CC para a ponte de transistores IGBT que muda a corrente do motor.
Na classificação de pico de 240A, os caminhos de corrente do ônibus neste painel devem transportar correntes instantâneas substanciais. Os traços de cobre e as conexões da barra do ônibus são dimensionados de acordo.
Motor de porta IGBT:Os transistores IGBT na seção de energia do SVM1-240 são os interruptores reais que controlam a corrente do motor.
A placa de fiação carrega o circuito de acionamento do portão ∙ ICs isolados de driver de portão que recebem sinais de comando de portão de baixo nível da placa de controle e os traduzem para a alta tensão,pulsos de porta de alta corrente necessários para alternar de forma confiável grandes IGBTs.
O isolamento entre os sinais de baixa tensão da placa de comando e os circuitos de acionamento da porta de alta tensão é essencial para uma operação segura.
Detecção de corrente:A placa de fiação contém os elementos de detecção de corrente (normalmente resistores de derivação ou sensores de efeito Hall) que medem as correntes reais da fase do motor.
Essas medições são enviadas para o algoritmo do servo da placa de controle, que as usa para fechar o circuito de controle atual.
No pico de 240A, a precisão de detecção de corrente é crítica erros no feedback de corrente traduzem-se diretamente em erros de controle de binário e podem comprometer a estabilidade do servo loop.
Terminal de saída do motor:As ligações de fase do motor (U, V, W) terminam na placa de fiação.
Estes terminais são dimensionados para a corrente nominal total e incluem o necessário isolamento dos circuitos lógicos e do chassi.
O SVM1-240 aciona servomotores de grande eixo motor que são fisicamente pesados, termicamente exigentes e mecanicamente acoplados a grandes estruturas de máquinas.A manutenção destes motores requer atenção a fatores que importam mais em alta corrente do que em baixa corrente.
Gestão térmica:A operação de alta corrente gera calor substancial nos módulos IGBT.
O SVM1-240 depende de um dissipador de calor e, em muitas instalações, de um ventilador de arrefecimento forçado.acelerando o envelhecimento do IGBT e do condensador e eventualmente causando desligamento térmico.
A inspeção e a substituição periódicas dos ventiladores (normalmente recomendadas a cada 3 a 5 anos, dependendo das horas de funcionamento) são a manutenção padrão para o SVM1-240 e os motores de alta corrente relacionados.
Envelhecimento do condensador:Os condensadores de barramento de corrente contínua na seção de alimentação do SVM1-240 e os condensadores de filtro na própria placa de fiação envelhecem ao longo do tempo.que reduz a sua capacidade de suavizar a tensão do ônibus de CC sob mudanças rápidas de corrente.
O sintoma em operação é o aumento da ondulação do ônibus de CC, que pode desencadear alarmes de sobrevoltagem durante transientes de alto binário.
A substituição do condensador como parte de uma revisão planejada é a abordagem padrão para as unidades que estiveram em serviço por mais de 10 anos.
Inspecção da ligação:No pico de 240A, conexões pobres produzem aquecimento localizado que pode causar carbonização, oxidação e, eventualmente, falha térmica dos pontos de conexão.A inspecção periódica e o retorno das ligações das barras do autocarro e dos terminais da fase do motor é uma prática de manutenção importante..
P1: O SVM1-240 dispara um alarme IPM durante aceleração pesada. Isso indica que a placa de fiação A16B-2203-0300 falhou?
Um alarme IPM (Módulo de Potência Inteligente) durante uma aceleração elevada pode originar-se de várias causas.
Em primeiro lugar, verifique se o alarme é de sobrecorrência ou de sobre temperatura ∙ o código de alarme distingue entre estes dois tipos.
O excesso de corrente durante a aceleração sugere que a aceleração comandada excede os limites nominais do motor e da unidade, ou que o motor tem um problema de enrolamento que produz um consumo excessivo de corrente.A sobre-temperatura durante a aceleração sugere um arrefecimento inadequado..
Falha do IPM verdadeiro (módulo de transistor soprado) apresenta-se como um alarme imediato mesmo com carga leve.
A placa de fiação é suspeita principalmente quando o alarme IPM ocorre a cargas muito abaixo da capacidade nominal e outras causas foram eliminadas.
P2: O A16B-2203-0300 pode ser utilizado com o SVM1-360 (A06B-6096-H108)?
O A16B-2203-0300 é a placa de fiação para o SVM1-240 (A06B-6096-H107).
Essas placas diferem em sua configuração IGBT, calibração de sensores de corrente e design térmico.
Usar a placa -0300 em uma aplicação -0301 (ou vice-versa) resultaria em detecção de corrente incorreta, limites de corrente errados e operação potencialmente insegura.
Sempre combinar a placa de fiação com a designação do módulo de amplificador específico.
P3: A placa de controle (A20B-1006-0485) no SVM1-240 está bem, mas a placa de fiação falhou.
Sim, desde que o módulo do amplificador possa ser desmontado para aceder à placa de fiação separadamente.
Os módulos SVM da série FANUC Alpha são concebidos para permitir a manutenção independente da placa de controlo e da placa de fiação ¢ as duas placas conectam-se através de conectores conhecidos e são fisicamente separáveis.
The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).
Contratar pessoal de serviço treinado pela FANUC para este procedimento se não for estabelecida a capacidade interna.
P4: Após a substituição da placa de fiação A16B-2203-0300, o eixo funciona, mas o binário parece reduzido.
A redução do binário após a substituição da placa de fiação é tipicamente um problema de detecção de corrente. Os elementos de detecção de corrente na placa de substituição podem ter uma calibração ligeiramente diferente da original.
O algoritmo de controlo de servo utiliza o feedback de corrente para fechar o seu circuito de controlo de binário e, se o feedback for superior à corrente real (uma direcção comum para o erro de calibração),O algoritmo limita a corrente prematuramente para evitar o aparente excesso de corrente.
Verificar o parâmetro de calibração do sensor de corrente no CNC para este eixo e, se necessário, executar o procedimento de calibração do circuito de corrente descrito no manual de manutenção da série Alpha.
Q5: O SVM1-240 está em serviço há 15 anos. Deve a placa de fiação ser substituída proativamente mesmo que não ocorra nenhum alarme?
A substituição proactiva de placas de transmissão com 15 anos de idade é justificada para eixos críticos de produção em que o tempo de inatividade não planeado é dispendioso.
Naquela idade, os condensadores eletrolíticos na placa de fiação são provavelmente degradados, a sua capacidade reduziu-se e a sua ESR aumentou devido ao ciclo térmico.
Em vez de esperar por uma falha, uma revisão planeada durante uma janela de manutenção programada ∙ substituir tanto a placa de fiação como os condensadores, limpar o dissipador de calor, substituir o ventilador de arrefecimento,e inspeccionando todas as ligações, o motor volta a uma fiabilidade quase nova..
Os centros de reparação especializados da FANUC oferecem serviços de revisão das placas de fiação que incluem a substituição do condensador, uma alternativa rentável à substituição da placa completa.
