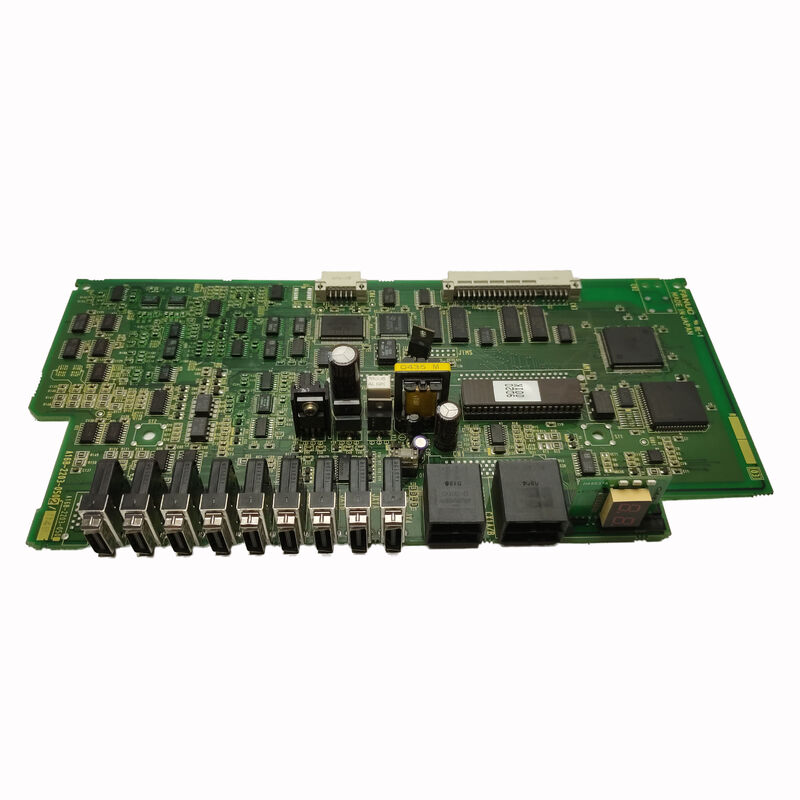

FANUC Placa de circuito A16B-2203-0331 A16B22030331 A16B-22O3-O331

A16B-2203-0331∙ FANUC 6102 Série Tabela de Controle de Acionamento de Fuso ∙ A06B-6102 / A06B-6088 SPM Compatibilidade / Twin LED Display

A06B-6102 ¢ Série Alfa de accionamento por fuso

A linha de produtos de amplificadores de fuso FANUC Alpha abrange várias gerações de acionamento e famílias de modelos.A A06B-6102 é uma destas famílias uma série de amplificadores de fuso utilizado em todas as instalações CNC FANUC com requisitos específicos de motor de fuso e interface de controle.

Dentro do catálogo geral de acionamento de eixo Alpha da FANUC, a série 6102 fica ao lado:

• A06B-6078, A06B-6082: Famílias anteriores de módulos de fuso Alfa
• A06B-6088: A série Alpha SPM (Spindle Power Module) bem estabelecida
• A06B-6092, A06B-6102, A06B-6104: Desenvolvimento adicional da família de eixos Alfa

O A16B-2203-0331 é a placa de controlo (cartão superior) para a série A06B-6102 ∙ a camada de PCB inteligente que gere a regulação da velocidade do fuso, a comunicação serial do bus do fuso, o monitoramento da proteção,e acionamento por porta IGBT para o estágio de saída do motor do fuso.

Informações essenciais sobre o produto

Display LED de 7 segmentos

Os módulos de eixo alfa, incluindo as séries 6088 e 6102, são equipados com monitores LED de 7 segmentos duplos.

• Indicar o estado normal de funcionamento da unidade (classe de velocidade do fuso, direção, estado de orientação)
• Mostrar códigos de alarme específicos quando as funções de proteção são ativadas
• Permitir aos técnicos de manutenção ler os números de alarme diretamente no gabinete de acionamento sem acessar a tela de alarme CNC

A placa de controlo A16B-2203-0331 gere este ecrã LED ¢ atualizando o seu conteúdo a partir do registo de estado da unidade a cada ciclo de controlo.

Cenários de aplicação

Falha da placa de comando do amplificador de fuso da série 6102:Uma máquina CNC FANUC com um amplificador de fuso da série A06B-6102 desenvolve alarmes de fuso persistentes.Substituição restabelece a regulação da velocidade do fuso e comunicação serial do fuso.

Alternativa de cartão de comando da série 6088 SPM:Um centro de usinagem com um módulo SPM A06B-6088 requer uma substituição da placa de controlo.A A16B-2203-0331 da família 033x compatível fornece a alternativa.

Perguntas frequentes

Q1: Qual a diferença entre o A16B-2203-0331 (família 033x) e o A16B-2202-0432 (família 043x) quando utilizado em módulos SPM 6088?

A CNC Electronics confirma que ambos os "A16B-2202-043x ou A16B-2203-033x" servem as mesmas posições do módulo do fuso.Variante específica dentro de cada família (0331, 0332, 0432, 0435) pode referir-se à versão de software ou à geração de hardware.

P2: O A16B-2203-0331 carrega software de motor de fuso?

As placas de controle de fuso da série Alpha carregam códigos de software que identificam o tipo de motor de fuso compatível.nomeadamente #H500 ou #H501" ¢ estas variantes de software afetam a compatibilidade dos motores. Ao fornecer A16B-2203-0331, confirme a versão do software do rótulo original da placa para garantir a compatibilidade com o motor de fuso instalado.

P3: Que motores de fuso geralmente são acionados pela série A06B-6102?

A série A06B-6102 está listada ao lado da série A06B-6088 e de outras séries de fuso Alfa na documentação de alarme de fuso da FANUC, indicando que serve motores de fuso AC da série FANUC Alpha.Confirme os modelos de motor específicos a partir da documentação do amplificador do fuso da máquina.

P4: A substituição do A16B-2203-0331 requer alterações nos parâmetros do fuso?

Não. Os parâmetros do fuso (limite de velocidade, relações de engrenagem, aceleração, seleção do tipo de motor) são armazenados na memória de parâmetros principal do CNC. A substituição da placa de comando não afeta os parâmetros armazenados.Após a instalação do substituto, verificar se a comunicação do eixo serial do CNC foi restabelecida e executar o eixo em toda a sua faixa de velocidade antes de retornar à produção.
