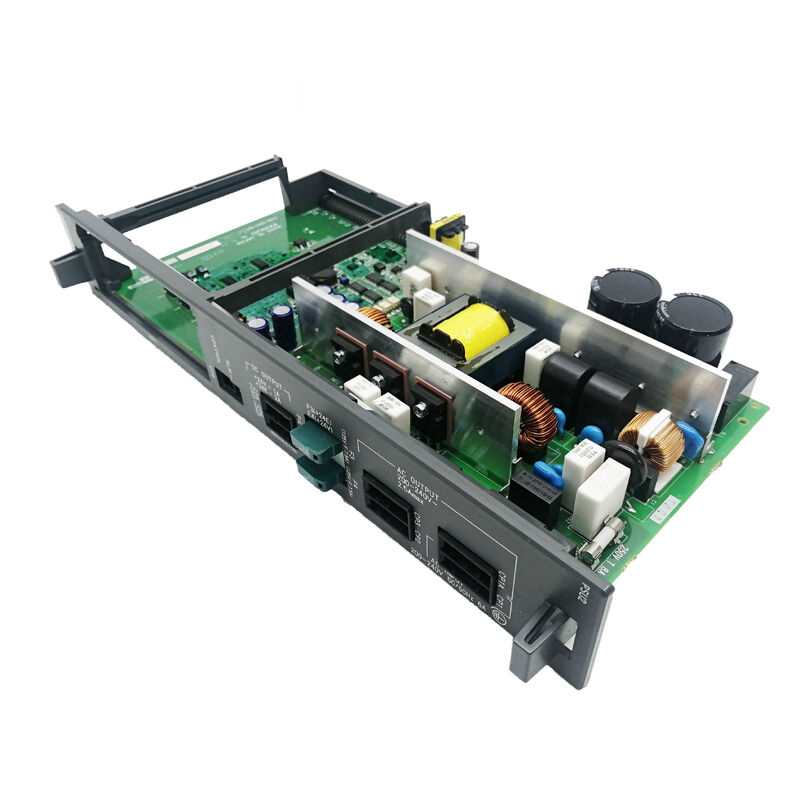

A16B-2203-0454 | Placa de alimentação/fiação FANUC Alpha SVM1-130 — A06B-6096-H106 / 130A de eixo único / FSSB / 16i–21i

A06B-6096-H106 — O Módulo Servo Alfa SVM1-130

O manual do servo amplificador GE Fanuc Alpha (B-65165E/02) confirma: A16B-2203-0454 é a placa de fiação para o A06B-6096-H106 SVM1-130 - o servomódulo da série Alpha de eixo único da FANUC com capacidade de corrente de pico de 130A. Este é um inversor de eixo único de alta corrente que atende aos servo-eixos mais exigentes em grandes máquinas-ferramenta CNC.

O SVM1-130 é um servomódulo de 90 mm de largura — o mesmo formato físico dos módulos de eixo duplo SVM2 desta série, mas configurado como um inversor de eixo único para concentrar sua capacidade total de corrente em um servoeixo de alta demanda.

Especificações principais

SVM1-130 — Aplicações servo em máquinas grandes

O SVM1-130 foi projetado para aplicações em máquinas de grande porte — máquinas-ferramentas com eixos pesados ​​que exigem alta corrente servo sustentada além da capacidade dos servomódulos padrão de 40A ou 80A:

Eixos centrais de usinagem pesada:Grandes centros de usinagem horizontais com paletes pesados ​​e grandes colunas ou massas deslizantes exigem alta corrente servo para manter a precisão do posicionamento sob cargas gravitacionais e de força de corte combinadas.

Aplicações motoras:O SVM1-130 está confirmado para alimentar servo motores FANUC Alpha nas classes a22/3000 e a30/3000 — servo motores de alta potência utilizados nas mais exigentes aplicações de eixos de máquinas-ferramenta CNC.

Eixo Z com centro de giro grande:O eixo Z primário de um torno CNC para serviço pesado com uma grande sela ou massa de suporte de ferramenta pode exigir a capacidade de 130A do SVM1-130 para desempenho adequado do servo.

Cenários de aplicação

Falha na placa de alimentação SVM1-130:Um servomódulo FANUC Alpha SVM1-130 num grande centro de maquinação desenvolve falhas internas ao nível da PCB — os transístores IGBT são testados em bom estado, mas a unidade não responde corretamente. A placa de fiação/potência A16B-2203-0454 está identificada. A substituição restaura o roteamento correto do sinal interno do módulo servo.

Atualização HRV3:Uma instalação que atualiza uma máquina-ferramenta Série 16i/18i/21i para servocontrole HRV3 substitui o conjunto de placas A06B-6096-H106 — A16B-2203-0454 (placa de fiação A16B-2203-045X) emparelhado com A20B-2100-054X (placa de controle) para completar a configuração HRV3.

Perguntas frequentes

P1: Como posso verificar se A16B-2203-0454 é a placa de fiação correta para meu SVM1-130?

Identifique o módulo servo em sua placa de identificação frontal - se estiver escrito A06B-6096-H106, A16B-2203-0454 é a placa de fiação confirmada. O manual do servo amplificador GE Fanuc Alpha B-65165E/02 confirma esta atribuição diretamente. Leia também a etiqueta na própria placa de fiação instalada.

Q2: Qual é a diferença entre a placa de controle padrão (A16B-2202-0790) e a versão HRV3 (A20B-2100-0542)?

A16B-2202-0790 é a placa de controle servo Alpha padrão para o SVM1-130. A20B-2100-0542 (ou A20B-2100-0252, a variante anterior) é a placa de controle compatível com HRV3 que fornece o servoalgoritmo High Response Vector Control 3 da FANUC — proporcionando resposta de loop de corrente mais rápida e precisão de posição aprimorada. Ao usar HRV3, tanto a placa de fiação (A16B-2203-045X) quanto a placa de controle (A20B-2100-054X) devem ser variantes HRV3 simultaneamente — não misture placas padrão e HRV3.

Q3: Quais alarmes de servo indicam uma falha na placa de fiação A16B-2203-0454 versus uma falha no transistor IGBT?

Falhas no transistor IGBT produzem alarmes de sobrecorrente ou sobrecorrente detectada (alarme SV 9 ou similar) normalmente imediatamente após a habilitação do inversor. As falhas na placa de fiação podem aparecer como falhas no acionamento do gate (os transistores não comutam apesar da fonte de alimentação saudável), anomalias de feedback de corrente ou comportamento errático do alarme apesar dos transistores IGBT saudáveis ​​verificados pelo teste estático. Se os transistores IGBT passarem no teste de resistência estática, mas o inversor ainda apresentar falha na habilitação, o A16B-2203-0454 é o próximo foco de diagnóstico.

Q4: Quais precauções de segurança se aplicam antes de acessar o A16B-2203-0454 dentro do A06B-6096-H106?

Desligue e bloqueie a alimentação elétrica. O barramento CC SVM1-130 opera a aproximadamente 280–325 Vcc a partir de sua entrada de 283–325 Vca – esta tensão persiste após a remoção da rede elétrica. Verifique se o barramento CC está abaixo de 30 V usando um voltímetro calibrado antes de acessar as placas internas. Manuseie A16B-2203-0454 com uma pulseira antiestática em uma superfície protegida contra ESD.

Q5: A substituição do A16B-2203-0454 requer a reentrada dos parâmetros do servo?

Os parâmetros do servo residem na memória de parâmetros do CNC — e não na placa de fiação do módulo servo. Depois de instalar a placa de substituição e remontar o módulo, o CNC baixa os parâmetros do servo durante a inicialização. Verifique a resposta correta do servo no eixo em baixa velocidade antes de retornar a máquina à produção.
