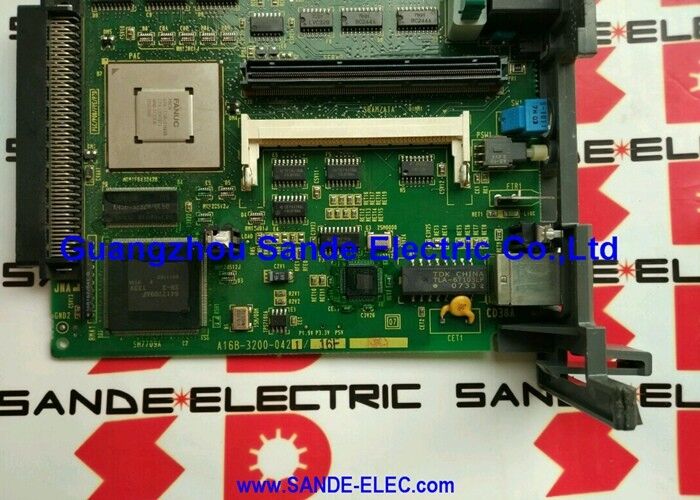

Placa de Circuito CNC Personalizada FANUC PCB A16B-2203-0631

A16B-2203-0631 | Placa de fiação do módulo de fonte de alimentação FANUC Alpha-i PSM-30i - Conversor série A06B-6110-H030 / 6110 / unidade CNC sobressalente

PSM-30i — O hub de fonte de alimentação Alpha-i

A A16B-2203-0631 é a placa de fiação para o FANUC Alpha-i PSM-30i — o módulo de fonte de alimentação que serve como entrada de energia e ponto de distribuição de barramento CC para o servo Alpha-i completo e o sistema de acionamento do fuso.

Na arquitetura de unidade FANUC Alpha-i, o PSM não é apenas uma fonte de alimentação — é o hub central do sistema de unidade:

Retificador e barramento CC:O PSM-30i converte a fonte de alimentação CA trifásica de entrada na tensão regulada do barramento CC que alimenta todos os amplificadores de servomódulo (SVM) e amplificadores de eixo (SPM) conectados. Todos os módulos de acionamento no sistema Alpha-i compartilham um barramento CC comum fornecido pelo PSM.

Capacidade de frenagem regenerativa:O PSM-30i suporta regeneração de energia – quando os eixos servo desaceleram, a energia regenerada é devolvida à fonte CA em vez de ser dissipada em resistores. Isto reduz o consumo de energia e elimina o calor gerado pelos resistores de frenagem.

Gerenciamento de barramento de unidade:O PSM monitora e controla a tensão do barramento CC — protegendo os módulos SVM e SPM conectados contra eventos de sobretensão do barramento que podem surgir durante ciclos intensos de frenagem regenerativa.

Especificações principais

Série 6110 — A primeira geração de PSM Alpha-i

A série A06B-6110 representa a linha de produtos Alpha-i PSM original — a primeira geração de módulos de fonte de alimentação Alpha-i da FANUC que servem sistemas de alimentação trifásicos de 200 V CA:

O PSM-30i avaliado em aproximadamente 30 kW fornece capacidade de barramento de energia suficiente para uma configuração típica de acionamento de centro de usinagem – um amplificador de fuso e dois a quatro amplificadores de servo eixo funcionando simultaneamente.

Cenários de aplicação

Falha na placa de fiação do PSM-30i:Um sistema de acionamento FANUC Alpha-i equipado com um PSM-30i A06B-6110-H030 desenvolve falhas no barramento CC — o sistema de acionamento não liga, o PSM gera alarmes de sobrecorrente ou de conversor ou a tensão do barramento CC está incorreta. Após verificar a alimentação CA e os servomódulos conectados, A16B-2203-0631 é identificado como a placa de fiação com defeito. A substituição restaura a operação correta do PSM.

Reconstrução do PSM-30i:Um técnico reconstruindo um módulo A06B-6110-H030 PSM-30i instala uma placa de fiação A16B-2203-0631 de reposição junto com a PCB de controle A20B-2100-0761 para concluir a revisão do módulo de acionamento.

Perguntas frequentes

Q1: Qual é a diferença funcional entre A16B-2203-0631 (placa de fiação) e A20B-2100-0761 (PCB de controle) no PSM-30i?

A16B-2203-0631 lida com a interface de hardware de potência - medição de corrente, roteamento de sinal de acionamento de porta para os dispositivos retificadores e coleta de sinal de falha do estágio de potência. A20B-2100-0761 lida com a inteligência de regulação - controle de tensão do barramento CC, algoritmo de feedback regenerativo e comunicação com os servo amplificadores e fusos conectados. Ambas as placas devem funcionar corretamente para que o PSM alimente o barramento CC.

P2: Quais alarmes FANUC indicam uma falha na placa de fiação A16B-2203-0631 em comparação com a PCB de controle A20B-2100-0761?

As falhas na placa de fiação do PSM normalmente produzem alarmes no estágio de energia – sobrecorrente no retificador de entrada do PSM, falhas no acionamento do gate ou falhas na carga do barramento CC ao ligar. Eles ocorrem antes ou durante a inicialização do PSM. Falhas na PCB de controle tendem a produzir falhas de comunicação ou regulação que aparecem após a energização do PSM. Os LEDs indicadores do PSM (se instalados) e o display de alarme do CNC fornecem informações de diagnóstico adicionais para distinguir os dois.

Q3: O A16B-2203-0631 também é usado na geração posterior do A06B-6140-H030 PSM-30i?

Sim - A16B-2203-0631 está confirmado como a placa de fiação para A06B-6110-H030 (Alpha-i PSM-30i original) e A06B-6140-H030 (série posterior). A PCB de controle muda entre as duas gerações (A20B-2100-0761 vs A20B-2100-0390), mas a placa de fiação A16B-2203-0631 é comum a ambas.

Q4: Qual é a função do PSM-30i quando vários servo-eixos estão funcionando simultaneamente?

O PSM-30i fornece o barramento CC comum compartilhado por todos os módulos servo (SVM) e amplificadores de eixo (SPM) conectados. Todos os módulos de inversor obtêm energia deste barramento compartilhado. O PSM regula a tensão do barramento para manter o fornecimento de energia estável em todos os inversores durante a operação simultânea – a desaceleração de alta inércia em um eixo regenera energia de volta ao barramento que outros eixos de aceleração podem consumir imediatamente, reduzindo a demanda de pico de energia da rede elétrica.

P5: Quais precauções de segurança se aplicam ao acessar A16B-2203-0631 dentro do PSM-30i?

Isole e bloqueie a alimentação trifásica de todo o sistema de acionamento. Os capacitores do barramento CC do PSM-30i retêm carga após o isolamento da rede elétrica — na classificação de 30kW, a tensão do barramento é substancial e a energia armazenada significativa. Siga o tempo de descarga especificado no manual de manutenção FANUC Alpha-i e verifique se a tensão do barramento CC está abaixo dos níveis seguros antes de abrir o módulo PSM. Manuseie A16B-2203-0631 com precauções antiestáticas.
