Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2203-0640 |

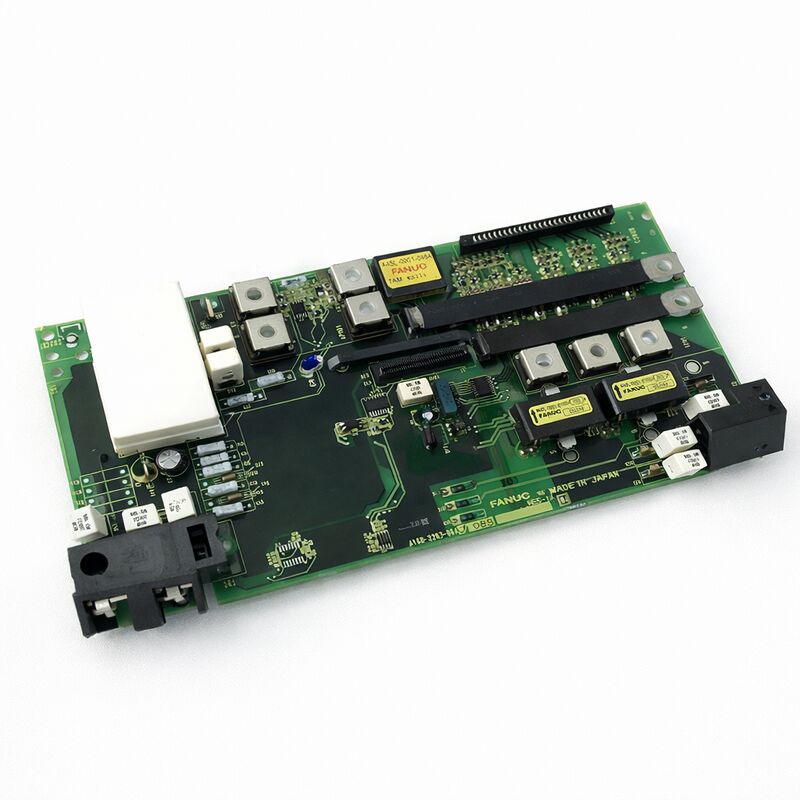

Número da parte:A16B-2203-0640
Fabricante:FANUC Corporation (Japão)
Tipo de produto:PCB de fiação de alimentação (placa de circuito impresso)
Série:Alfa i (αi)
O A16B-2203-0640 é o PCB de fiação de energia instalado dentro dos módulos de alimentação Alpha i da FANUC, com potência nominal de 5,5 kW e entrada trifásica de 200 VAC.
Esta placa lida com as funções internas de roteamento de energia, condicionamento de sinal e interface de controle dentro da caixa PSMi (Módulo de Fornecimento de Energia i).
Trata-se de um componente sobressalente para a unidade PSMi, não um dispositivo autônomo, mas um PCB interno que pode ser substituído durante a manutenção sem substituir todo o conjunto do módulo de alimentação.
Os módulos de alimentação Alfa i da FANUC são as unidades de alimentação de autocarro de corrente contínua de ponta ativa dos sistemas de accionamento Alfa i.
Eles retificam a fonte de corrente alternada de três fases, mantêm a tensão compartilhada do ônibus de corrente contínua e devolvem ativamente a energia de frenagem regenerada dos eixos de servo desacelerados de volta à fonte de corrente alternada.O PCB de fiação é a camada de interface entre a seção de potência de alta tensão do módulo e sua eletrônica de controle.
Ele transporta os caminhos de sinal, circuitos de proteção e distribuição de energia auxiliar que o módulo depende para operar.
Esta placa é encontrada em várias variantes da unidade FANUC PSMi na classe de entrada 200 VAC, incluindo a A06B-6110-H006, A06B-6115-H006 e A06B-6140-H006.
Cada um deles é um módulo de alimentação de energia regenerativa de 5,5 kW, 200 VAC, da família de acionamentos FANUC Alpha i.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-2203-0640 |
| Fabricante | Corporação FANUC |
| Tipo de produto | PCB de fiação de alimentação |
| Série de painéis | A16B-2203 |
| Série de unidade | FANUC Alfa i (αi) |
| Entrada do módulo host | 200 VAC, 3 fases |
| Classificação do módulo hospedeiro | 5.5 kW |
| Tipo de módulo host | Regeneração de energia (PSMi) |
| Unidades compatíveis | A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação da presente diretiva. |
| Método de regeneração | Retorno ativo à alimentação de CA |
| Refrigeração | Modulo refrigerado por ventilador (ventiladores substituíveis sem desmontagem) |
| Comunicação CNC | Ligação de fibra óptica |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Temperatura de armazenamento | -20 60°C |
| Humidade | 75% RH max (não condensante) |
| Condição disponível | Novos / Renovados / Reparados |
Em um sistema de acionamento FANUC Alpha i, o PSMi é o único ponto de conexão com a fonte de alimentação AC principal.
O PSMi retifica a entrada trifásica para um barramento de CC regulado, normalmente em torno de 283 a 339 VDC para módulos de classe de entrada de 200 VAC, e mantém esse barramento para os amplificadores conectados.
A potência nominal de 5,5 kW da família A06B-6110-H006 coloca estes módulos na extremidade menor da gama Alpha i PSMi.
São adequados para sistemas de propulsão com carga total limitada do motor, configurações de um ou dois eixos leves, ou máquinas com motores que não exigem aceleração intensa simultânea.Máquinas maiores usam unidades PSMi de classificação mais alta com PCBs de fiação diferentes.
O A16B-2203-0640 é o PCB interno que permite ao PSMi desempenhar estas funções.
Remova esta placa e o PSMi não pode operar. Substitua um defeituoso e o PSMi retorna ao serviço a uma fração do custo e tempo de entrega de um módulo de substituição completo.
A regeneração de potência é uma característica definidora do Alpha i PSMi.
A energia cinética das peças em movimento da máquina e do rotor do motor é convertida em energia elétrica.
No PSMi, um circuito frontal ativo na seção de energia captura essa energia e a alimenta de volta para a rede de alimentação AC.
Esta função de regeneração reduz o consumo de energia em máquinas com ciclos de aceleração e desaceleração frequentes.
Ele também elimina a carga térmica da travagem resistiva, o que reduz a temperatura do gabinete e o estresse térmico em outros componentes.
O PCB de fiação A16B-2203-0640 suporta essa função regenerativa como parte da arquitetura geral do circuito do PSMi.
Fornece os caminhos de interface entre o estágio front-end ativo e os circuitos de controlo do módulo.
O sistema de accionamento Alpha i da FANUC utiliza cabos de fibra óptica para a comunicação entre o PSMi e os módulos de amplificador.
As ligações de fibra óptica eliminam problemas de circuito de terra, fornecem imunidade ao ruído no ambiente eletricamente duro de um gabinete de acionamento e permitem longas corridas de cabo sem degradação do sinal.
O A16B-2203-0640 interage com esta arquitetura de comunicação como parte do projeto interno do PSMi.
Uma característica notável de manutenção da família Alpha i PSMi: os ventiladores de arrefecimento podem ser substituídos sem desmontar o módulo.
A falha do ventilador é um modo de falha de campo comum nos componentes do gabinete de acionamento.
A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.
A substituição do PCB de fiação A16B-2203-0640 é uma reparação a nível do componente.ferramentas adequadas, e familiaridade com o hardware de accionamento FANUC.
O autocarro de potência principal deve estar totalmente descarregado antes de abrir o módulo.
A tensão do ônibus de CC permanece presente por vários minutos após a desligação da energia enquanto os condensadores do ônibus são descarregados.
Este caminho de reparação é justificado quando a seção de alimentação do módulo PSMi e o hardware externo estão em boas condições e a falha está isolada especificamente no PCB de fiação.As falhas comumente associadas ao PCB de fiação incluem falhas no sinal de controle, falhas de circuito de protecção e falhas de distribuição de energia auxiliar.
Confirme que a falha está nesta placa antes de prosseguir uma troca completa do módulo PSMi pode ser o caminho apropriado quando a falha está na seção de energia de alta tensão e não na placa de fiação.
P1: O PSMi mostra um alarme LED, mas não há falhas no sistema de acionamento.
Os alarmes de LED PSMi sem falhas no amplificador a jusante muitas vezes apontam para o circuito interno do módulo de alimentação, em vez do sistema de acionamento.
O PCB de fiação lida com sinais de controle e circuitos de proteção. Falhas nesses caminhos produzem alarmes de nível PSMi sem necessariamente desencadear os módulos de amplificador.
Verificar o padrão do LED de alarme em relação ao manual de manutenção Alpha i para identificar a categoria de avaria antes de determinar se a placa de fiação é o componente afetado.
P2: É seguro abrir a caixa do PSMi para substituir o A16B-2203-0640 imediatamente após o apagão?
Não, os condensadores de DC dentro do PSMi mantêm a carga durante vários minutos depois de desligado.
Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.
Não confie apenas no tempo decorrido; sempre meça.
Q3: O A16B-2203-0640 está instalado em quais variantes específicas da unidade PSMi?
Este PCB de fiação é instalado nos módulos de alimentação FANUC Alpha i PSMi de 5,5 kW e 200 VAC: A06B-6110-H006, A06B-6115-H006 e A06B-6140-H006.
Sempre confirme a especificação da unidade específica no rótulo do módulo antes de adquirir PCB de substituição.
P4: O A16B-2203-0640 pode ser reparado em vez de substituído?
O reparo em nível de componente às vezes é viável para cablagem de PCBs, dependendo da falha.
As falhas que envolvam circuitos integrados FANUC exclusivos ou traços de PCB danificados podem não ser.
Uma placa com danos causados por incêndio ou arco devido a uma falha de alimentação deve ser substituída em vez de reparada. A integridade do substrato não pode ser assumida após tais eventos.
P5: Após a substituição do PCB de fiação, o PSMi requer qualquer configuração ou inicialização de parâmetros?
O PCB de fiação PSMi não carrega parâmetros do controlador da mesma forma que um módulo de memória CNC.
Após a instalação, verificar se o módulo funciona correctamente sem alarmes LED e se a tensão do autocarro de CC atinge o seu nível normal regulado quando o sistema de accionamento é ativado.
Verificar a correcção da comunicação CNC-drive através da ligação de fibra óptica.
