FANUC A16B-2203-0661 | Placa de Fonte de Alimentação — Série A16B-2203, Placa de Alimentação para Controladores CNC e Robóticos, Peça de Automação Industrial, Origem Japão

Visão Geral

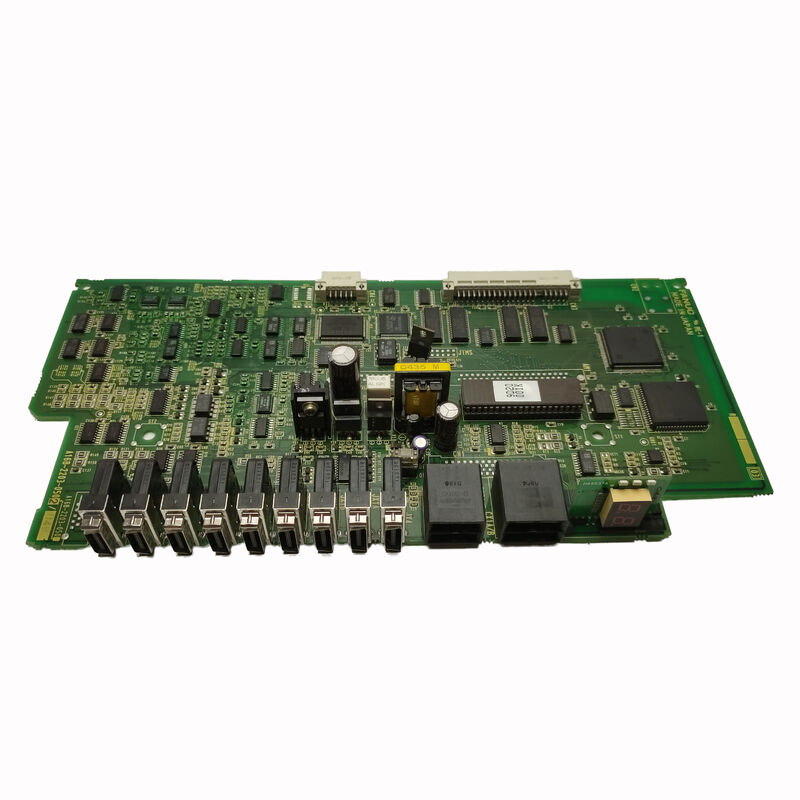

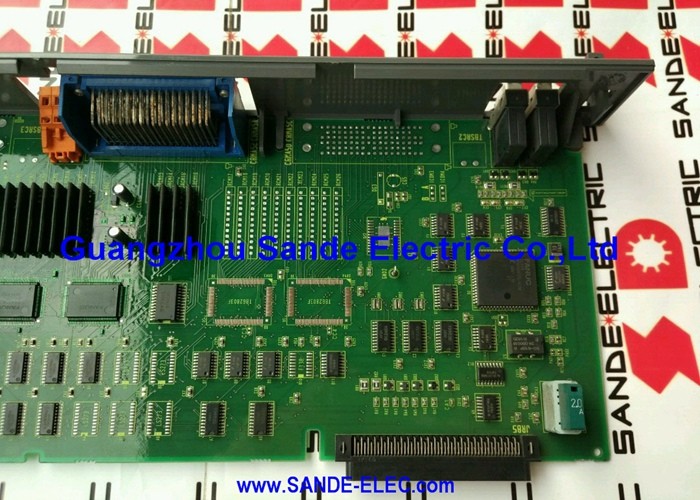

A FANUC A16B-2203-0661 é uma placa de fonte de alimentação da família de placas A16B-2203 da FANUC — uma série que abrange tanto placas de controle funcionais (placas de monitor, placas de expansão de eixo, interfaces de comunicação) quanto placas de fonte de alimentação para a linha de produtos de controladores CNC e robóticos da FANUC.

A placa de fonte de alimentação desempenha um papel fundamental na arquitetura elétrica do controlador: todas as outras placas do sistema — a CPU, a interface servo, as placas de E/S, as conexões do painel do operador — dependem da fonte de alimentação para fornecer tensões CC estáveis e corretamente reguladas dentro das tolerâncias especificadas.

Os projetos de fonte de alimentação de controladores FANUC convertem a alimentação CA de entrada (tipicamente 200–240VAC nas máquinas onde os controladores FANUC são mais comumente encontrados) através de uma topologia de conversor chaveado regulado para produzir os múltiplos barramentos de tensão CC necessários para a eletrônica do sistema.

A abordagem de conversor chaveado — em vez da abordagem mais antiga de regulador linear — fornece alta eficiência (a fonte de alimentação gera menos calor residual para uma determinada potência de saída), ampla tolerância de tensão de entrada (o sistema permanece estável em toda a faixa de alimentação CA internacional sem ajuste manual de tensão) e resposta rápida a transientes de carga (o loop de controle do conversor ajusta o ciclo de trabalho de chaveamento em microssegundos quando um novo módulo consome corrente, evitando quedas de tensão que poderiam causar erros lógicos nos circuitos de controle).

A colocação da A16B-2203-0661 dentro do controlador — seja como uma placa de fonte de alimentação autônoma ou integrada em um conjunto de backplane — segue a prática padrão de montagem física da FANUC para sua geração.

Como outras placas de alimentação A16B-2203 (notavelmente a -0370 para controladores R-J3iB e a -0910 para controladores R-30iA/R-30iB), a -0661 é projetada para fornecer sua potência de saída nominal total continuamente dentro do ambiente térmico do controlador, com circuitos de proteção que respondem a condições de sobrecarga, sobretensão e sobretemperatura antes que qualquer dano ocorra.

Especificações Principais

Por que as Placas de Fonte de Alimentação Falham — E Por Que Elas São Importantes

Na hierarquia de manutenção de controladores CNC e robóticos, a placa de fonte de alimentação ocupa o topo do ranking de criticidade. Uma placa de fonte de alimentação defeituosa paralisa completamente todo o controlador — sem execução da CPU, sem controle servo, sem resposta do painel do operador.

Cada placa, módulo e circuito a jusante é igualmente afetado porque todos compartilham a mesma fonte de energia.

Isso torna a placa de fonte de alimentação a placa mais importante do sistema (porque tudo o mais depende dela) e, na prática, uma das placas mais frequentemente substituídas porque ela suporta condições que aceleram o desgaste dos componentes.

O principal mecanismo de desgaste é a ciclagem térmica de capacitores eletrolíticos.

Capacitores eletrolíticos são os cavalos de batalha dos circuitos de fonte de alimentação — eles armazenam energia durante o ciclo de chaveamento do conversor, filtram a ondulação da tensão de saída e mantêm tensões de alimentação estáveis durante mudanças de carga transientes.

Eles contêm um eletrólito líquido que é essencial para sua capacitância e ESR (resistência série equivalente), e este eletrólito evapora lentamente com o tempo, especialmente em temperaturas elevadas.

À medida que o eletrólito se esgota, a capacitância diminui e a ESR aumenta — levando a um aumento da ondulação da tensão de saída, degradação da resposta transiente e, eventualmente, instabilidade ou falha completa da saída regulada.

A taxa de evaporação do eletrólito é fortemente dependente da temperatura: para cada aumento de 10°C na temperatura operacional acima da temperatura nominal do capacitor, a vida útil é aproximadamente reduzida pela metade.

Controladores CNC e robóticos instalados em ambientes de produção sem ar condicionado, ou em configurações de gabinete com fluxo de ar de resfriamento inadequado, podem experimentar envelhecimento acelerado dos capacitores.

Uma fonte de alimentação que fornece 15 a 20 anos de serviço confiável em um ambiente bem resfriado e com temperatura controlada pode apresentar sintomas de falha de capacitor em 8 a 10 anos em um ambiente de fábrica quente.

Sintomas de Falha da Fonte de Alimentação e Suas Causas

Falhas na fonte de alimentação apresentam sintomas característicos que refletem a natureza da falha:

Perda completa de energia de controle: O controlador não liga de forma alguma quando a alimentação principal é aplicada. Todas as luzes indicadoras estão apagadas, o painel do operador está escuro e nenhum ventilador de resfriamento funciona. Isso indica uma falha completa da fonte de alimentação — tipicamente um transistor de chaveamento primário defeituoso, um fusível primário queimado ou uma falha catastrófica no retificador de entrada.

A falha completa geralmente ocorre repentinamente, às vezes após um surto de energia ou evento de corrente de pico.

Sistema instável com alarmes intermitentes: O controlador funciona, mas gera alarmes aleatórios que não se correlacionam com nenhuma função específica da máquina, desaparecem com um ciclo de energia e recorrem imprevisivelmente.

Esta é a apresentação clássica da degradação de capacitor relacionada à idade — a tensão de saída da fonte de alimentação está dentro da especificação com carga leve e temperatura ambiente, mas cai fora da especificação sob carga total do módulo ou em temperatura elevada do gabinete.

Os circuitos lógicos digitais nos módulos CNC são sensíveis à tensão de alimentação — mesmo uma queda de 5% na linha de +5V pode causar erros lógicos que se manifestam como alarmes do sistema ou execução errática do programa.

Alarme de sobretemperatura: O circuito de proteção térmica da fonte de alimentação detecta que o transistor de chaveamento ou o transformador está excedendo sua temperatura segura e desliga a fonte.

Isso pode indicar um ventilador de resfriamento defeituoso dentro do gabinete, caminhos de ventilação bloqueados ou — na própria placa — aumento da dissipação de potência devido a componentes degradados que estão gerando mais calor do que o normal para manter a mesma potência de saída.

Uma linha de saída falhou: O controlador liga parcialmente — algumas funções funcionam, outras não.

A linha de +5V pode estar saudável (CPU e lógica operam) enquanto a linha de +24V está ausente (placas de E/S e circuitos de relé não respondem).

Esta falha seletiva aponta para um ramo específico do circuito da fonte de alimentação e geralmente é reparável em nível de componente.

Manutenção Preventiva para Fontes de Alimentação de Longa Duração

A vida útil da A16B-2203-0661 pode ser estendida através de práticas de manutenção proativa:

Substituição programada de capacitores — uma substituição completa dos capacitores eletrolíticos da fonte de alimentação usando novos componentes classificados para a temperatura operacional — é a ação preventiva mais eficaz. A maioria dos centros de reparo especializados em FANUC inclui a substituição de capacitores como parte padrão do recondicionamento da fonte de alimentação, independentemente dos sintomas apresentados.

Realizar isso proativamente a cada 10 anos (ou antes em ambientes quentes) elimina o modo de falha mais comum antes que ele cause tempo de inatividade de produção não planejado.

Manutenção do resfriamento do gabinete — garantir que os ventiladores de resfriamento do gabinete estejam operacionais, que os filtros de ar estejam limpos e não restrinjam o fluxo de ar, e que a temperatura ambiente na área do gabinete do controlador não exceda consistentemente a temperatura operacional nominal do CNC — é igualmente importante.

A vida útil do capacitor é fortemente dependente da temperatura; cada grau de redução na temperatura operacional da fonte de alimentação estende a vida útil do capacitor mensuravelmente.

FAQ

P1: O controlador liga brevemente e depois desliga, com os ventiladores de resfriamento visíveis funcionando por um ou dois segundos. Isso é uma falha da fonte de alimentação?

Este sintoma — breve energização seguida de desligamento imediato — é consistente com um disparo de proteção contra sobrecarga. A fonte de alimentação inicia, fornece energia para os módulos, detecta que o consumo total de corrente excede seu limite de proteção contra sobrecorrente e desliga para evitar danos.

Causas comuns: um módulo em curto (instale os módulos um por um para identificar o defeituoso), um capacitor defeituoso no filtro de saída da fonte de alimentação que se apresenta como um curto momentâneo durante a inicialização, ou uma degradação genuína do limite de corrente da fonte de alimentação devido a resistores de detecção envelhecidos.

Remover todos os módulos a jusante e ligar a fonte de alimentação sozinha (se o projeto permitir) ajuda a isolar se a falha está na fonte de alimentação ou em um módulo.

P2: Um multímetro de bancada pode ser usado para testar a A16B-2203-0661 antes da instalação?

Um multímetro pode verificar as tensões de saída se a placa puder ser ligada em bancada com uma carga simulada que se aproxima da carga real do controlador — testar sem carga ou com carga mínima pode mostrar tensões corretas mesmo que a fonte de alimentação não consiga manter a regulação sob condições de carga real devido a capacitores marginais.

Um teste de bancada é mais informativo do que nenhum teste, mas o teste definitivo é a operação no controlador real com o conjunto completo de módulos instalado.

Se um equipamento de teste FANUC estiver disponível em um centro de reparo, isso oferece a maior confiança no desempenho da placa antes do envio.

P3: Após substituir a A16B-2203-0661, algum parâmetro ou configuração deve ser reconfigurado no CNC?

A placa de fonte de alimentação em si não contém dados programáveis ou configurações — ela não tem memória nem registradores configuráveis pelo usuário. Substituí-la não requer alterações de parâmetros no CNC. No entanto, se a falha da fonte de alimentação foi grave o suficiente para causar um evento de tensão descontrolado nas linhas de alimentação do CNC antes que os circuitos de proteção respondessem, a corrupção de dados nos módulos SRAM (armazenamento de parâmetros e programas) é possível.

Após qualquer substituição de fonte de alimentação devido a uma falha grave, verifique se todos os parâmetros do CNC estão intactos, verificando valores críticos em relação ao último backup conhecido antes de retornar a máquina à produção.

P4: Como a classificação de tensão correta da fonte de alimentação de substituição para a A16B-2203-0661 é confirmada?

A fonte de alimentação é projetada para a faixa de tensão de entrada padrão do controlador FANUC — tipicamente 200–240VAC, que cobre a faixa de tensão de alimentação industrial internacional.

A A16B-2203-0661 é uma placa de configuração fixa e não requer seleção de faixa de tensão ou configurações de jumper para diferentes tensões de alimentação dentro da faixa suportada.

A especificação de tensão de entrada da placa é confirmada na documentação do produto da FANUC ou na etiqueta da placa original.

O diagrama de conexão da fonte de alimentação do CNC na documentação elétrica da máquina também identifica a especificação de tensão de entrada.

P5: A A16B-2203-0661 é reparável se falhou devido a um problema de capacitor em vez de uma falha catastrófica de componente?

Sim. A falha de capacitor é um dos cenários de reparo mais tratáveis para uma placa de fonte de alimentação — os capacitores defeituosos são identificáveis por inspeção visual (topo inchado ou vazando), medição de ESR com um testador apropriado, ou simplesmente por substituição programada com base na idade.

Centros de reparo especializados em FANUC realizam rotineiramente este reparo usando capacitores compatíveis com a classificação de tensão, capacitância, classificação de temperatura e dimensões físicas do original.

Uma A16B-2203-0661 totalmente recapeada e testada por um centro de reparo competente representa uma alternativa eficaz e econômica para adquirir uma placa nova ou usada a preço de mercado integral.
