A16B-2203-0662∙ FANUC αis SVM1-160i Servo Wiring Board A06B-6114-H106 / 160A PCB de Pico / Controle A20B-2100-0740

SVM1-160i O módulo de um eixo de alta corrente

The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

Para conteúdo, a gama completa αis SVM1 varia de SVM1-20i (20A) até SVM1-360i (360A).

Grandes centros de usinagem horizontais:Exiles X e Y com massa substancial da mesa, que requerem um binário de pico elevado para aceleração transversal rápida.

Tabelas giratórias de trabalho pesado:Sistemas de posicionamento para grandes trocadores de paletes ou acessórios multifaces, quando a massa do conjunto de paletes exigir uma elevada servocorrente sustentada.

De potência não superior a 1000 WQuando o posicionamento de precisão sob uma força de moagem significativa exija uma elevada corrente e uma elevada servo-rigidez.

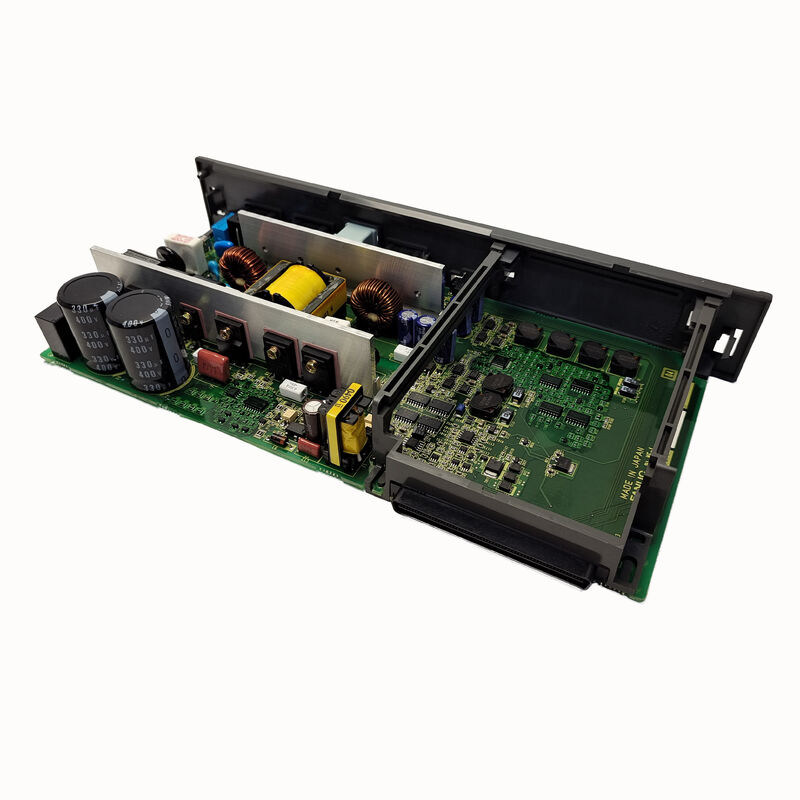

O A16B-2203-0662 é a placa de cablagem para este módulo 160A, fornecendo todo o hardware de conexão de alta corrente dentro da caixa SVM1-160i.

Principais especificações

A família de placas de fiação αis SVM1

Cada classificação de corrente na faixa αis SVM1 utiliza uma placa de fiação específica, enquanto o PCB de controlo pode ser partilhado entre as classificações:

A classificação de 160A do SVM1-160i requer dispositivos IGBT, condutores de autocarro,e sensores de corrente fisicamente maiores do que os dos módulos de 40A ou 80A, razão pela qual a placa de fiação (A16B-2203-0662) é um número de parte distinto de seus irmãos de corrente mais baixa.

Cenários de aplicação

SVM1-160i falha na placa de servocabelagem:Um módulo FANUC αis SVM1-160i (A06B-6114-H106) desenvolve uma falha atribuída à placa de fiação ̇ uma falha na ligação do portão IGBT que interrompe a saída da unidade numa fase.O A16B-2203-0662 é substituído, restabelecendo a saída de servo trifásica correta.

Manutenção de servo-acionamento de eixo pesado:O servomodulo pesado do eixo X de um grande centro de usinagem horizontal é submetido a manutenção programada.A placa de fiação A16B-2203-0662 é substituída juntamente com a placa de controlo A20B-2100-0740 como uma renovação completa do conjunto de placas internas.

Perguntas frequentes

Q1: A A16B-2203-0662 é específica para o SVM1-160i ou abrange outras classificações αis SVM1?

A A16B-2203-0662 é a placa de fiação específica apenas para SVM1-160i (A06B-6114-H106).0661 para 80i, 0662 para 160i, 0625 para 360i. Estas placas não são intercambiáveis entre as classificações.

P2: Qual é o PCB de controlo que combina com o A16B-2203-0662?

O manual de manutenção FANUC αis confirma: SVM1-160i (A06B-6114-H106) utiliza uma placa de fiaçãoA16B-2203-0662e PCB de controloA2B-2100-0740 A2B-2100-0740O A20B-2100-0740 é comum ao SVM1-160i, fornecendo controle de corrente HRV e interface FSSB para este módulo 160A.

Q3: Que medidas de segurança de descarga se aplicam antes de aceder ao A16B-2203-0662 dentro do SVM1-160i?

O SVM1-160i contém um banco de capacitores maior do que as variantes menores do SVM1, devido à sua potência nominal mais alta.Seguir o tempo de espera de descarga prescrito no manual de manutenção do FANUC e verificar com um voltímetro de corrente contínua calibrado antes de abrir a caixa do módulo.

Q4: A substituição do A16B-2203-0662 requer a reentrada dos parâmetros do eixo de servo?

Não. Os parâmetros do servo (ID do motor, tipo de codificador, ganhos, limites de corrente) residem na memória de parâmetros principal do CNC. A substituição da placa de fiação não afeta nenhum parâmetro armazenado.Após a montagem do substituto e a restauração do módulo, o CNC restabelece a servocomunicação FSSB e aplica os parâmetros existentes para o eixo 160A.

P5: A A16B-2203-0662 é utilizada apenas na série αis, ou também na série αi padrão (não-S)?

O A16B-2203-0662 é confirmado para a série αis SVM1-160i (A06B-6114-H106).A série padrão αi SVM1 (A06B-6096-H105 para SVM1-80 a 80A como o maior padrão SVM1) atinge 80A não há padrão αi SVM1-160iA designação 160i é exclusiva da série αis reforçada.
