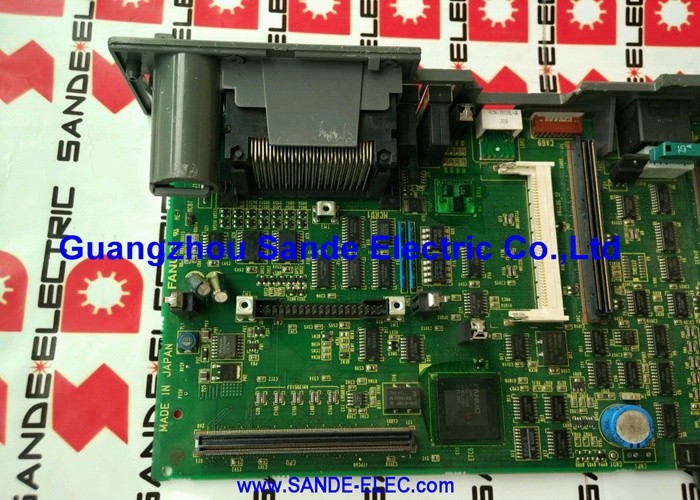

FANUC PCB BOARD A16B-2203-0670 A16B22030670 A16B-22O3-O67O

A16B-2203-0670 | Placa de fiação servo FANUC A16B-2203-067x Alpha-I SVM — PCB de servo drive CNC série A06B-6114

A16B-2203-067x — A família de placas de fiação servo Alpha-I SVM

A A16B-2203-0670 é a primeira placa da linha A16B-2203-067x — a família confirmada de placas de fiação para servomódulos SVM da série FANUC Alpha-I (série A06B-6114). Esta variação é confirmada em diversas sessões com conselhos sucessivos em posições estreitamente relacionadas:

A16B-2203-0670 na posição 0670 precede as placas SVM2-80/80i (0673) e SVM2-80/160i (0674) confirmadas – consistente com uma variante SVM anterior ou uma função de placa de fiação relacionada dentro da mesma família de unidades A06B-6114 Alpha-I.

Principais informações do produto

Função da placa de fiação Alpha-I SVM

Na arquitetura FANUC Alpha-I SVM, a placa de fiação (A16B-2203-067x) lida com roteamento de sinal e funções de interface dentro do módulo servo:

Roteamento da unidade de portão:Transporta sinais de acionamento de porta PWM da placa de controle FSSB para os módulos de transistor de potência IGBT – controlando quando cada transistor comuta para produzir a corrente necessária do motor.

Feedback atual:Roteia os sinais de realimentação de corrente dos resistores shunt do estágio de potência de volta ao cartão de controle — fornecendo medição de corrente do motor em tempo real para o circuito de controle de corrente.

Interface do conector externo:Fornece as posições dos conectores externos do inversor — para cabos de fibra óptica FSSB, conectores de encoder de motor e sinais de E/S.

Cenários de aplicação

Falha na placa de fiação Alpha-I SVM:Um servomódulo FANUC Alpha-I SVM numa máquina CNC desenvolve falhas de sinal internas. Após verificar a placa de controle FSSB e os transistores de potência, a placa de fiação A16B-2203-0670 é identificada. A substituição restaura o roteamento correto do sinal interno.

Manutenção planejada do módulo servo:Um servomódulo FANUC Alpha-I SVM passa por renovação interna da placa. A placa de fiação A16B-2203-0670 é substituída como parte da revisão.

Perguntas frequentes

Q1: Como posso confirmar que A16B-2203-0670 é a placa de fiação correta para meu módulo servo Alpha-I?

Leia o número da peça na etiqueta da placa instalada dentro do módulo servo. Se estiver escrito A16B-2203-0670, esta é a substituição confirmada. Referência cruzada com o número do modelo da placa de identificação frontal do módulo servo e a tabela de atribuição de PCB do manual de manutenção do servo amplificador FANUC Alpha aplicável.

Q2: A16B-2203-0670 é intercambiável com A16B-2203-0671, 0673 ou 0674?

Não. Cada placa de fiação da família 067x é específica para seu modelo de inversor atribuído — o layout da PCB, as posições dos conectores e a interface do módulo transistor diferem entre as placas. A16B-2203-0670 não pode ser substituído por 0671, 0673, 0674 ou 0675. Confirme a placa correta na etiqueta do número de peça da unidade instalada antes de fazer o pedido.

Q3: Quais precauções de segurança se aplicam antes de acessar A16B-2203-0670 dentro do servomódulo?

Desligue e bloqueie a alimentação principal do servoconversor. O barramento CC Alpha-I SVM retém carga após a remoção da energia da rede elétrica - verifique se a tensão do barramento está abaixo de 30 V usando um voltímetro CC calibrado antes de abrir o módulo. Manuseie A16B-2203-0670 com uma pulseira antiestática em uma superfície protegida contra ESD.

Q4: A substituição do A16B-2203-0670 requer alterações nos parâmetros do servo?

Não. Os parâmetros servo residem na memória principal de parâmetros do CNC e não são afetados pela substituição da placa de fiação. Depois de instalar a placa de substituição e remontar o módulo de acionamento, o CNC baixa os parâmetros do servo durante a inicialização. Verifique a resposta correta do servo em baixa velocidade antes de retornar à produção.
