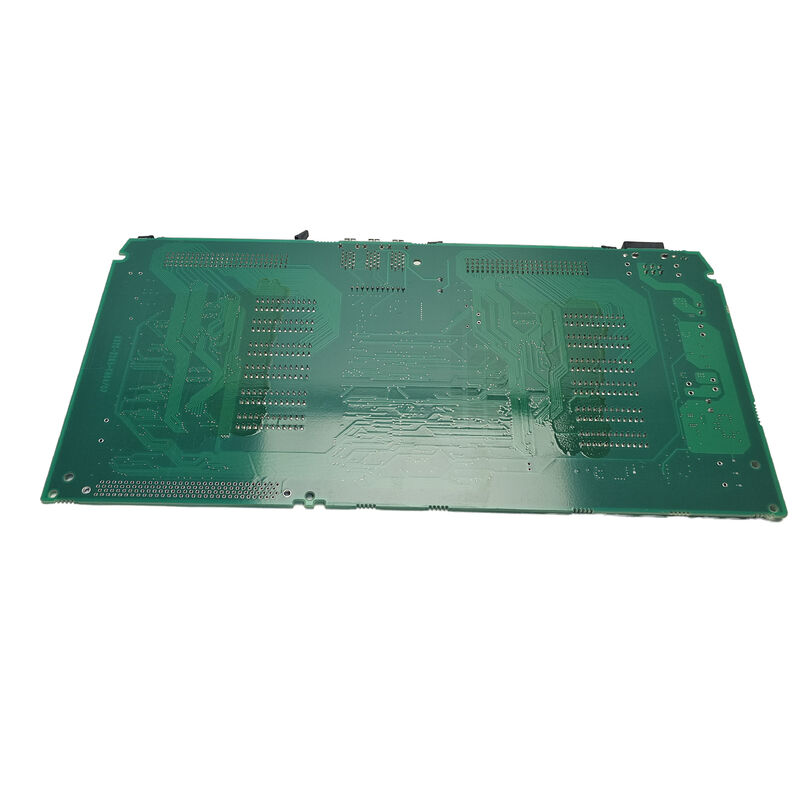

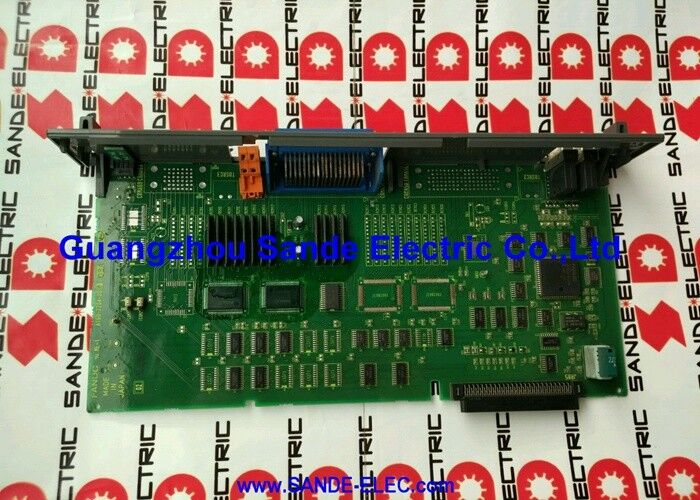

A16B-2203-0671 | Placa de fiação servo FANUC A16B-2203-067x Alpha-I SVM — PCB de servo drive série A06B-6114

A16B-2203-067x — A família de placas de fiação servo Alpha-I SVM

O A16B-2203-0671 pertence à linha A16B-2203-067x — uma família confirmada de placas de fiação para servomódulos da série Alpha-I da FANUC (série A06B-6114). O manual de manutenção FANUC B-65285EN/03 confirma que esta gama abrange placas de cablagem para unidades de eixo duplo e multieixos Alpha-I SVM (Módulo Servo):

O A16B-2203-0671 na posição de numeração mais baixa desta família atende a uma variante de inversor SVM definida dentro da linha de servomódulos A06B-6114 Alpha-I.

Principais informações do produto

Alpha-I SVM — Função da placa de fiação

Na arquitetura SVM da série FANUC Alpha-I, a placa de fiação (A16B-2203-067x) serve como roteamento de sinal interno e PCB de interface dentro do invólucro do módulo servo. Ele conecta:

Estágio de potência para placa de controle:Caminhos de sinal entre os módulos de transistor de potência IGBT e a placa de controle FSSB (Fibre-optic Servo Serial Bus) - transportando sinais de acionamento de porta, feedback de corrente e sinais de proteção.

Conectores de interface externa:As posições dos conectores externos do inversor — para conexão de fibra óptica CNC FSSB, cabos de realimentação do encoder e sinais de E/S — são montadas e roteadas através da placa de fiação.

Circuitos de proteção e monitoramento:Os sinais de proteção térmica dos módulos de transistor de potência e dos circuitos de monitoramento do barramento CC são conectados através da placa de fiação à lógica de proteção da placa de controle.

Cenários de aplicação

Falha na placa de fiação do módulo servo A06B-6114:Um servomódulo FANUC Alpha-I SVM desenvolve falhas de sinal internas — fonte de alimentação correta e função do cartão de controle, mas falhas de sinal entre placas. A placa de fiação A16B-2203-0671 está identificada. A substituição restaura o roteamento correto do sinal dentro do módulo servo.

Revisão do módulo servo:Um servomódulo FANUC Alpha-I passa por uma manutenção interna abrangente. A placa de fiação A16B-2203-0671 é substituída como parte da renovação do conjunto interno da PCB.

Perguntas frequentes

Q1: Como posso confirmar que A16B-2203-0671 é a placa de fiação do meu módulo servo Alpha-I?

Leia o número da peça na etiqueta da placa instalada dentro do módulo servo. Se estiver escrito A16B-2203-0671, esta é a substituição confirmada. Referência cruzada com o número do modelo do servo módulo (na placa de identificação frontal do inversor) e a tabela de atribuição de PCB do manual de manutenção do servo amplificador FANUC Alpha aplicável.

Q2: A placa de fiação (A16B-2203-0671) é igual à placa de controle (A16B-2100-074x)?

Não. O Alpha-I SVM contém vários PCBs com funções distintas. A placa de fiação (A16B-2203-067x) lida com roteamento de sinal interno e interface de conector externo. A placa de controle FSSB (A16B-2100-074x ou A16B-2101-004x) lida com a comunicação CNC, loop de velocidade e algoritmo de controle servo. Ambos devem funcionar corretamente para que o módulo servo funcione.

Q3: Quais precauções de segurança se aplicam antes de acessar a placa de fiação dentro de um servomódulo Alpha-I?

Desligue completamente o CNC e o sistema servo. Os capacitores do barramento CC do servomódulo retêm alta tensão perigosa após a remoção da energia da rede elétrica - verifique se o barramento CC está descarregado abaixo de 30 Vcc usando um voltímetro calibrado antes de abrir o módulo. Siga os procedimentos de segurança do manual de manutenção do servo amplificador FANUC aplicável.

Q4: A substituição do A16B-2203-0671 requer alterações nos parâmetros do servo?

Não. Os parâmetros servo residem na memória principal de parâmetros do CNC. Depois de instalar a placa de fiação substituta e remontar o módulo servo, o CNC baixa os parâmetros servo para o módulo durante a inicialização. Verifique a resposta correta do servo em todos os eixos conectados antes de retornar à produção.
