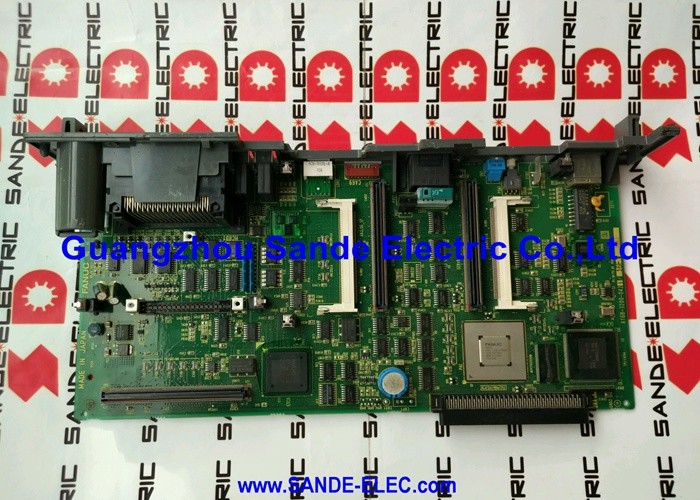

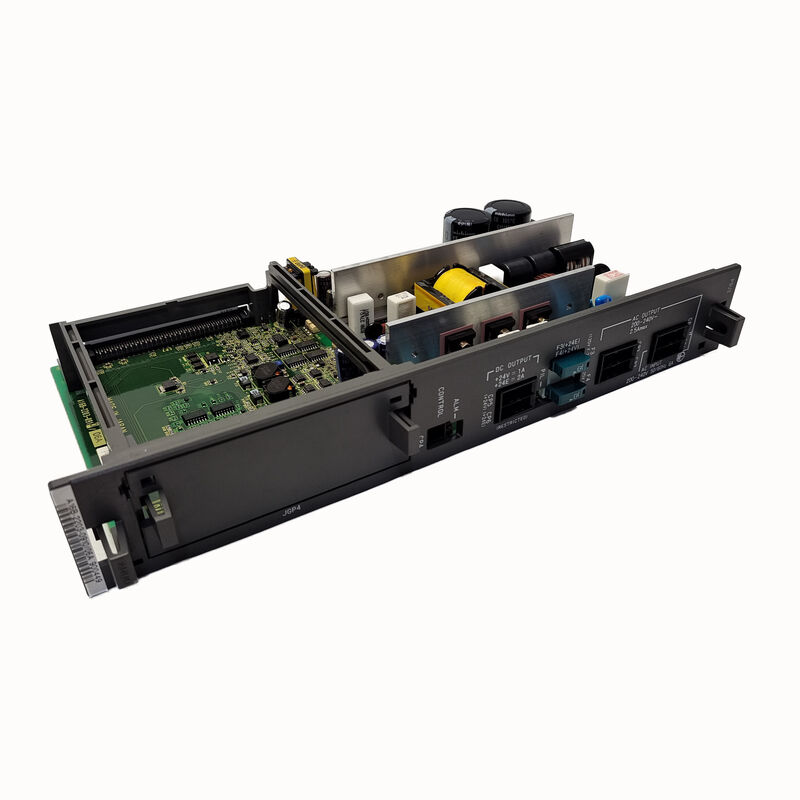

FANUC PCB BOARD A16B-2203-0673

A16B-2203-0673 | Placa de fiação servo FANUC Alpha-I SVM2-80/80i — A06B-6114-H209 / Eixo duplo 80A+80A / FSSB / 200V

A06B-6114-H209 — O Módulo Servo SVM2-80/80i

O manual de manutenção FANUC B-65285EN/03 confirma: A16B-2203-0673 é a placa de fiação para o módulo servo A06B-6114-H209 SVM2-80/80i. Esta é a variante de eixo duplo 80A/80A da família SVM (Servo Module) da série Alpha-I da FANUC — um servo amplificador de eixo duplo que serve dois eixos de máquinas-ferramenta CNC a partir de um módulo compacto.

A designação SVM2-80/80i codifica as principais especificações do drive:

• SVM= Módulo Servo (acionamento de eixo duplo integrado)
• 2= Dois canais de servo eixo
• 80/80= Capacidade de corrente de pico de 80A em cada eixo
• eu= tipo i (geração Alpha-I, interface de comunicação digital FSSB)

Especificações principais

Placa de fiação versus placa de controle – dois PCBs distintos

O servomódulo A06B-6114-H209 contém duas PCBs principais com funções diferentes:

Placa de fiação (A16B-2203-0673 — este produto):O PCB de roteamento de sinal interno. Ele transporta sinais de acionamento de porta da placa de controle FSSB para os módulos de transistor de potência IGBT, direciona o feedback de corrente dos resistores shunt do transistor de volta para a placa de controle e fornece a interface do conector externo - incluindo os conectores de fibra óptica FSSB, conectores do codificador do motor e terminais de E/S.

Placa de controle FSSB (A16B-2100-074x / A16B-2101-004x):O cartão de servo inteligência. Ele se comunica com o CNC através do barramento serial FSSB, executa os loops de controle de velocidade e corrente e gera os comandos de acionamento da porta PWM que a placa de fiação direciona para o estágio de potência IGBT.

Quando um módulo servo desenvolve falhas, identificar qual PCB falhou é o primeiro passo – falhas na placa de fiação normalmente se manifestam como problemas de roteamento de sinal ou falhas na interface do conector, enquanto falhas na placa de controle produzem erros de comunicação FSSB ou alarmes de algoritmo de controle.

Cenários de aplicação

Falha na placa de fiação SVM2-80/80i:Um sistema servo CNC Alpha-I da FANUC desenvolve falhas internas no módulo numa unidade 80/80i. A placa de controle FSSB testa corretamente. A placa de fiação A16B-2203-0673 é identificada como falha de roteamento de sinal. A substituição restaura a função correta da unidade.

Manutenção interna do servo módulo:O servomódulo SVM2-80/80i de uma máquina de produção passa por manutenção interna. O A16B-2203-0673 é substituído junto com os módulos de transistor de potência como parte de uma revisão abrangente do servomódulo.

Perguntas frequentes

Q1: Como posso verificar se A16B-2203-0673 é a placa de fiação correta para meu módulo servo?

Identifique o modelo do servomódulo na placa de identificação frontal - se estiver escrito A06B-6114-H209 ou A06B-6114-C209, A16B-2203-0673 é a placa de fiação confirmada. O manual de manutenção FANUC B-65285EN/03 confirma esta atribuição na sua tabela Alpha-I SVM2 PCB. Leia também a etiqueta na própria placa instalada.

P2: Quais servo-alarmes indicam especificamente uma falha na placa de fiação versus uma falha na placa de controle?

Falhas na placa de fiação normalmente causam: falhas no caminho do sinal óptico FSSB (se o transceptor óptico estiver na placa de fiação), anomalias de feedback de corrente dos circuitos de detecção de corrente do transistor ou falhas de hardware específicas do eixo onde a conexão do estágio de potência é interrompida. Falhas na placa de controle (A16B-2100-074x) normalmente causam alarmes de comunicação FSSB (alarme SV 8 ou 9) ou erros de controle de velocidade. Distinguir os dois requer testes de isolamento com a documentação de manutenção aplicável do servo amplificador.

Q3: A placa de fiação A16B-2203-0673 pode ser substituída sem substituir os transistores de potência IGBT?

Sim. A placa de fiação e os módulos de transistor IGBT são componentes separados do A06B-6114-H209. Se a placa de fiação falhar, mas os módulos IGBT estiverem eletricamente saudáveis ​​(verificado pelo teste do transistor), apenas a placa de fiação precisará ser substituída. Entretanto, se a falha na placa de fiação foi causada por uma falha no IGBT (dano de sobrecorrente), os IGBTs deverão ser testados e substituídos conforme necessário antes de instalar a nova placa de fiação.

Q4: O A16B-2203-0673 é intercambiável com A16B-2203-0674 (SVM2-80/160i) ou A16B-2203-0675 (SVM2-160/160i)?

Não. Cada placa de fiação é específica para seu modelo de inversor — o layout da PCB, as conexões do módulo de transistor e os circuitos de detecção de corrente são otimizados para as classificações de corrente específicas do inversor. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) e A16B-2203-0675 (160/160i) não são intercambiáveis, embora sirvam à mesma família de unidades SVM2.

P5: Quais ESD e precauções de segurança se aplicam ao manusear A16B-2203-0673?

Manuseie com uma pulseira antiestática aterrada em uma superfície protegida contra descargas eletrostáticas. Antes de abrir o servomódulo: desligue e bloqueie a alimentação principal e, em seguida, verifique se o barramento CC está descarregado abaixo de 30 V usando um voltímetro calibrado antes de acessar os componentes internos. O barramento CC SVM2-80/80i opera a aproximadamente 280 Vcc (da entrada de 200 Vca) e retém carga após a remoção da energia.
