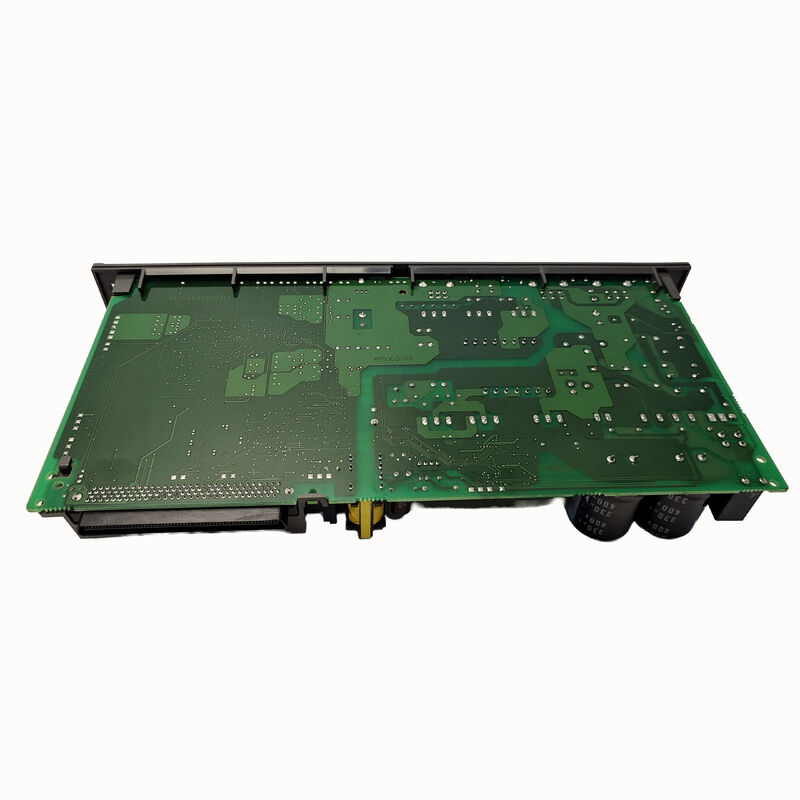

A16B-2203-0674 | Placa de fiação servo FANUC Alpha-I SVM2-80/160i — A06B-6114-H210 / Eixo duplo assimétrico 80A+160A

SVM2-80/160i — Drive assimétrico de eixo duplo

O manual de manutenção FANUC B-65285EN/03 confirma A16B-2203-0674 como a placa de fiação para o A06B-6114-H210, que leva a designação SVM2-80/160i. Esta é a variante de corrente assimétrica da família de servoacionamentos de eixo duplo SVM2:

A classificação assimétrica de 80A/160A do SVM2-80/160i o torna o inversor preferido para máquinas-ferramentas CNC onde dois eixos têm demandas de energia significativamente diferentes — por exemplo, um eixo Z de alta carga (coluna ou aríete) emparelhado com um eixo Y de carga inferior ou um eixo de alimentação de mesa emparelhado com um eixo de posicionamento de precisão.

Especificações principais

Função da placa de fiação no SVM2-80/160i

A placa de fiação A16B-2203-0674 lida com o roteamento de sinal interno específico para a arquitetura assimétrica 80/160i. Os dois canais de eixo têm diferentes tamanhos de módulo de transistor - o canal 160A requer módulos IGBT maiores que o canal 80A - e o layout da placa de circuito impresso e o dimensionamento do condutor refletem esses diferentes níveis de corrente.

A placa de fiação conecta:

• Sinais de acionamento de gate do cartão de controle FSSB para dois bancos IGBT de capacidade diferente
• Feedback de corrente de dois circuitos de detecção de corrente com classificações diferentes
• Conectores externos de fibra óptica FSSB para comunicação CNC
• Dois conectores de cabo do encoder do motor (um por canal de eixo)

Cenários de aplicação

Falha na placa de fiação SVM2-80/160i no sistema de eixo assimétrico:Um CNC FANUC com uma unidade SVM2-80/160i desenvolve servo-alarmes. Após verificar o cartão de controle e o estágio de potência, a placa de fiação A16B-2203-0674 é identificada como a falha. A substituição restaura a função servo de eixo duplo.

Identificação da revisão do módulo servo /07B:A revisão confirmada /07B está anotada na etiqueta da placa. Ao adquirir, confirme a revisão na etiqueta da placa instalada para garantir a compatibilidade com a revisão específica do hardware do servomódulo.

Perguntas frequentes

Q1: O que distingue A16B-2203-0674 (SVM2-80/160i) de A16B-2203-0673 (SVM2-80/80i)?

Ambas são placas de fiação para inversores de eixo duplo SVM2 da série A06B-6114, mas para diferentes variantes de capacidade de corrente. A16B-2203-0673 atende ao SVM2-80/80i (80A + 80A, eixos iguais). A16B-2203-0674 atende o SVM2-80/160i (80A + 160A, assimétrico). As placas não são intercambiáveis ​​— o layout da PCB e o tamanho do condutor diferem para acomodar os diferentes tamanhos de módulo de transistor no canal 160A.

P2: Por que uma máquina usaria um inversor 80A/160A assimétrico em vez de um par correspondente?

O SVM2-80/160i é a escolha ideal quando dois eixos na mesma posição do gabinete têm requisitos de energia significativamente diferentes. O uso de um inversor assimétrico dimensiona corretamente o estágio de potência de cada eixo, evitando o custo e a geração de calor da especificação excessiva do eixo mais leve com capacidade de 160 A, garantindo ao mesmo tempo que o eixo mais pesado tenha espaço de corrente suficiente.

Q3: O A16B-2203-0674 funciona com a mesma placa de controle FSSB que o A16B-2203-0673?

Sim. Tanto o SVM2-80/80i quanto o SVM2-80/160i usam a mesma família de placas de controle FSSB (A16B-2100-074x ou A16B-2101-004x). A placa de controle lida com o servo algoritmo digital e a comunicação FSSB de forma idêntica para ambas as classificações do inversor — apenas a placa de fiação difere para acomodar os diferentes hardwares do estágio de potência.

Q4: Quais precauções de segurança se aplicam ao substituir o A16B-2203-0674 dentro do servomódulo?

Desligue e bloqueie a alimentação elétrica. Verifique se o barramento CC do SVM2-80/160i está descarregado abaixo de 30 V usando um voltímetro CC calibrado antes de abrir o módulo. O SVM classe 200 V opera com barramento de aproximadamente 280 V CC – esta tensão persiste após a remoção da rede elétrica. Manuseie a placa de substituição com uma pulseira antiestática em uma superfície protegida contra descargas eletrostáticas.

P5: Como posso confirmar que A16B-2203-0674 é a placa de fiação correta para meu SVM2-80/160i?

A placa de identificação frontal do módulo de inversor mostra o número do modelo A06B-6114-H210 (especificação do pedido) ou A06B-6114-C210 (especificação da unidade) para o SVM2-80/160i. O manual de manutenção FANUC B-65285EN/03 confirma A16B-2203-0674 como atribuição da placa de fiação. Verifique também o número da peça na etiqueta da própria placa instalada antes de solicitar a substituição.
