Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2203-0691 |

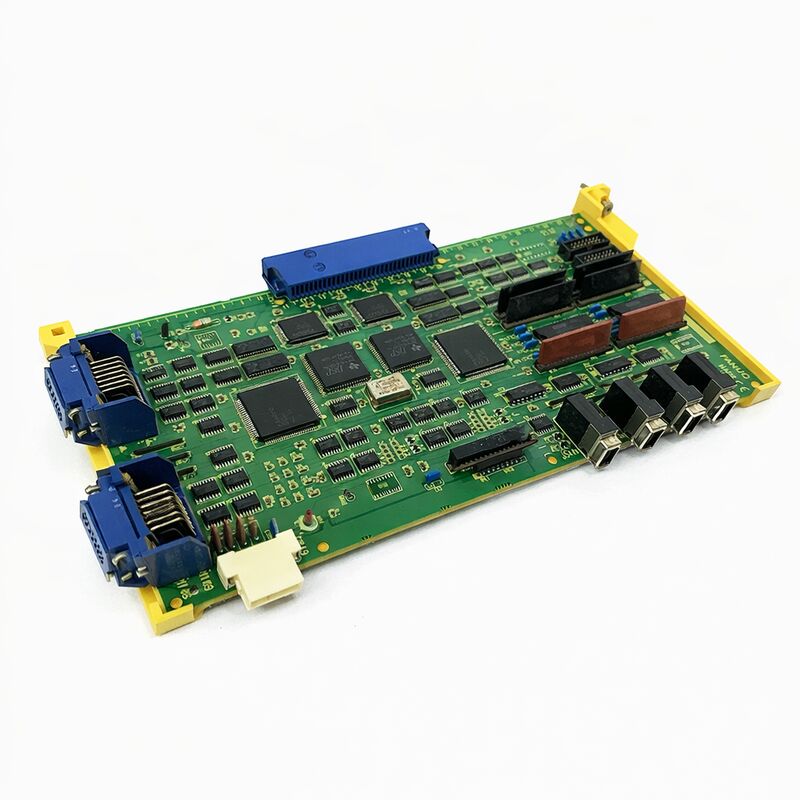

OA16B-2203-0691 é uma) Servo-módulo de cablagem de PCB utilizado comAiSV1-20 hardware de amplificador.módulos de série αiSV de eixo único A06B-6114 e canais de peças também o identificam como um PCB paraALPHA-i SERVO SVM1-20I.
Isso coloca-o na seção de fiação/controle do amplificador interno, em vez da camada da placa principal ou da placa de comunicação CNC.
Esta placa não é um reservatório de uso geral, pertence à estrutura interna do servomodulo αi e está ligada à família de amplificadores em que está instalada.As placas nesta posição são correspondidas pela função exata do amplificador e pelo tipo de módulo instalado, porque a placa suporta a estrutura elétrica interna do servoamplificador em vez de uma ampla função de controlador externo.
Uma lista de manuais de manutenção também ligaA16B-2203-0691 comA.i SV 20 configurações noA linha A06B-6117-H103/C103, enquanto a descrição do produto citada acima liga-o aos módulos A06B-6114 aiSV de eixo único.
Na prática, isso significa que o modelo exato do amplificador instalado e o rótulo do painel devem sempre ser verificados no hardware antes de encomendar.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-2203-0691 |
| Fabricante | FANUC |
| Tipo de produto | PCB de fiação / PCB de servomodulo |
| Série de produtos | A16B-2203 |
| Função do Conselho | Área de montagem de circuitos |
| Contexto do módulo | AiSV1-20 / SVM1-20i |
| Associação de Amplificadores | Modulos A06B-6114 aiSV de eixo único; referências manuais αi SV 20 |
| Contexto da placa de controlo relacionada | Frequentemente listados junto com o cartão de controlo FSSB A16B-2101-004x nas descrições dos módulos |
Esta placa é adequada paraOs módulos de amplificador de servo FANUC αi instalados que já utilizam oA16B-2203-0691 Posição interna da placa de fiação.
É especialmente relevante na reparação de servomodulos, renovação no nível da placa e restauração do amplificador, onde o hardware do módulo original permanece em grande parte intacto, mas a PCB interna precisa de substituição.
É particularmente útil quando a seção de alimentação e o conjunto do disipador de calor permanecem funcionais, mas a placa do módulo interno requer substituição para restaurar a estrutura original do amplificador.
Nesse cenário, combinar a mesma PCB de fiação ajuda a preservar a arquitetura do módulo existente e o arranjo da placa de controle instalada.
Ao selecionarA16B-2203-0691, primeiro confirmar o código da placa diretamente na placa de circuito impresso instalada e, em seguida, verificar o modelo do amplificador onde está montado.
Esta etapa é importante porque a mesma família de placas aparece em várias variantes de módulos de servo αi e modelos próximos podem ser usados em diferentes configurações de corrente ou eixo.
Em segundo lugar, verifique a própria designação do amplificador.
A descrição mais forte do quadro liga este modelo comaiSV1-20 emódulos de eixo único A06B-6114, enquanto as referências manuais também o conectam comA lista SV 20.
Isto significa que o método de selecção mais fiável é o código real do quadro montado mais o rótulo do amplificador instalado.
Em terceiro lugar, rever o contexto da placa dentro do módulo.Cartão de controlo FSSB A16B-2101-004x, que pode ajudar na confirmação visual dos amplificadores internos instalados durante o serviço.
Antes de encomendar, confirme o rótulo da placa, o modelo do amplificador e o tipo exato de módulo onde ele é instalado.Essas três verificações são mais confiáveis do que tentar identificar a placa apenas a partir de uma ampla descrição da família servo.
Se o amplificador já tiver sido reparado anteriormente, também é aconselhável comparar as marcas atualmente instaladas no quadro com os registos da máquina.
Os módulos de servo mais antigos podem transportar placas de substituição de trabalhos de serviço anteriores, portanto, a verificação direta do hardware é o caminho mais seguro.
P1: Que tipo de quadro é o A16B-2203-0691?
É umO circuito de ligação do servomodulo.pertence ao interior do módulo do amplificador e suporta a estrutura interna da placa da unidade de servo, em vez de servir como um controlador geral ou placa de exibição.
P2: Por que é importante o "aiSV1-20" na descrição?
Uma placa instalada num amplificador é uma placa que é utilizada para a produção de um amplificador.O módulo aiSV1-20 deve ser selecionado para preservar a mesma configuração de amplificador instalada, não apenas combinando a família de placas FANUC mais ampla.
P3: Por que o modelo do amplificador deve ser verificado antes de comprar?
Porque famílias de placas como esta podem aparecer em várias variantes de amplificador αi.e estrutura do módulo já em serviço.
P4: Este é o servo amplificador completo?
Não, é um...Esta distinção é importante porque a substituição deve corresponder ao papel da placa interna dentro do amplificador existente,não toda a unidade como uma unidade completa.
P5: O que deve ser verificado antes de comprar?
Verifique o rótulo da placa, confirme o tipo de amplificador e verifique o contexto do módulo instalado.Essa combinação dá uma correspondência muito mais segura do que confiar apenas numa descrição da família.
