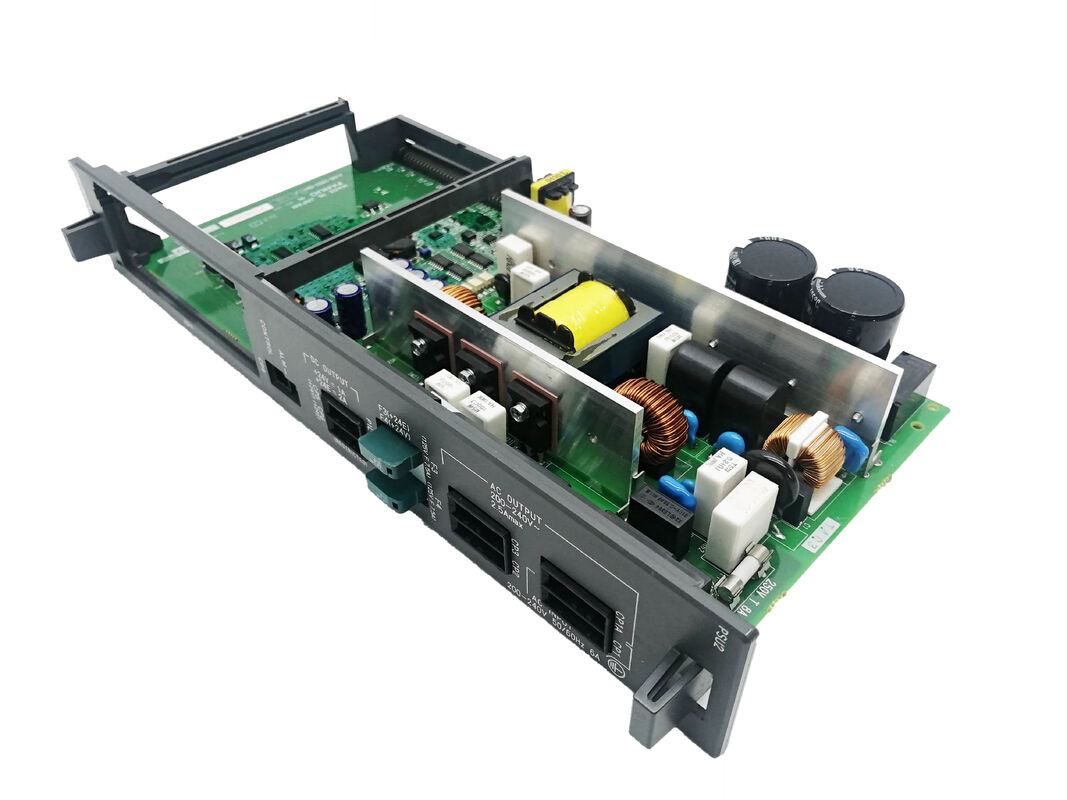

A placa FANUC usada A16B-2203-0697 A16B22030697 A16B-22O3-O697

A16B-2203-0697∙ FANUC Série-16 Servo Amplificador PCB 1 ¢ 2kW / 1.36kg / Backplane Plug-In / Encoder Feedback / Suite de Proteção Completa

Servo Amplificador PCB A Drive Completo em um cartão

O A16B-2203-0697 é classificado como um servoamplificador PCB ¢ não apenas uma placa de fiação ou placa de controle, mas uma função completa de servoamplificador na forma de placa de circuito impresso.Esta arquitetura de amplificador baseado em cartão significa que o servo drive completo para um eixo liga-se a um único slot de plano de fundo, em vez de ocupar uma caixa de módulo separada.

Esta abordagem é compacta e integrada:o ecossistema da Série-16 acomoda o A16B-2203-0697 como um cartão plug-in ao lado de outros cartões funcionais dentro da caixa de cartões do CNC ou um rack de servo dedicadoTodas as conexões de entrada de comando do CNC / PMC, feedback do codificador do servomotor e saída de energia para o motor são feitas através dos conectores de borda do cartão e conexões de plano de fundo.

Principais especificações

Classe de potência de 1 ¢2 kW ¢ Adaptada à aplicação

A potência nominal contínua de 1 2 kW posiciona este servoamplificador PCB para:

De potência não superior a 1000 WOs eixos auxiliares da máquina rotação do carregador de ferramentas, indexação da peça de trabalho, rotação da palete onde o motor do eixo é pequeno e a demanda de energia contínua é modesta.

Configurações de máquinas-ferramenta compactas:Pequenos centros de usinagem CNC e centros de torneamento em que todos os motores de eixo estão no nível de potência inferior, a potência total do servo da máquina está dentro da capacidade combinada de múltiplas placas de servo de 1 2 kW.

Servo-eixos de máquinas especializadas:Posicionamento da sonda de medição, indexação incremental da mesa giratória ou outras funções de movimento controlado, quando o ciclo de trabalho e a carga se situam dentro do espaço contínuo de 1 ′ 2 kW.

A sobrecarga de pico de curta duração de 150­200% fornece o curto excedente de binário necessário para a aceleração do eixo ∙ um motor que opera a 1 kW continuamente pode produzir 1,5­2 kW durante a sua fase de aceleração,em seguida, estabelecer a carga de 1 kW.

Cenários de aplicação

Falta do servo do eixo auxiliar da série 16:Uma máquina CNC da série FANUC-16 desenvolve um alarme de servo em um eixo auxiliar (revista de ferramentas, mesa giratória ou similar).Substituição plug-in para o slot do plano traseiro restaurar o eixo.

Manutenção do sistema de servo da jaula de cartões:Uma máquina-ferramenta da Série 16 é submetida a um programa de manutenção completo de servoacionamento.Múltiplas placas A16B-2203-0697 são substituídas em todo o rack de placas servo da máquina para redefinir a vida útil do sistema de servo completo.

Perguntas frequentes

P1: Qual é a diferença entre o A16B-2203-0697 e uma placa de fiação como o A16B-2203-0695?

A16B-2203-0695 é uma placa de fiação dentro de uma caixa de módulo de servoamplificador dedicado. É um componente dentro de uma unidade de acionamento independente maior.A16B-2203-0697 é um PCB servo amplificador completo que se conecta diretamente a um backplane , sem uma caixa de módulo separada.

P2: A taxa de sobrecarga nominal de 150~200% significa que o motor pode ser sobrecarregado continuamente?

Não. A sobrecarga de 150~200% é uma classificação de pico curto ‡ aplicável à fase de aceleração do movimento do eixo, normalmente medida em segundos.A proteção térmica do amplificador (e os limites térmicos do próprio motor) impedem uma operação contínua acima do valor nominal de 100%A sobrecarga permite que o binário de aceleração ultrapasse o limite contínuo sem danos no hardware, desde que a duração da sobrecarga esteja dentro da constante térmica do sistema de protecção.

Q3: O A16B-2203-0697 é específico para CNCs da série 16 ou é compatível com a série 15 e a série 18?

A Série-16 usa um padrão específico de jaula de cartão e plano de fundo.As gaiolas de cartão da série 15 e da série 18 usam configurações de plano de fundo diferentes confirmando a documentação de hardware do CNC aplicável antes de montar o A16B-2203-0697 em uma aplicação não da série 16.

Q4: O que acontece com o eixo de servo se o arrefecimento por ar forçado for interrompido?

A proteção térmica (O / T: sobre-temperatura) monitora a temperatura do amplificador.A proteção térmica desencadeia o amplificador antes que os transistores de potência atinjam a temperatura críticaO alarme gerado identifica a falha térmica.

P5: Que conectores multi-pin de borda utiliza o A16B-2203-0697?

A configuração do conector multi-pin da borda é padrão para o plano de fundo da gaiola de cartão da série 16. O conector fornece todas as conexões de sinal e energia do plano de fundo para o cartão:Fornecimento de energia de controloO pin-out do conector de plano de fundo é definido no manual de conexão de hardware da série FANUC-16.
