A16B-2203-0698 | Placa de fiação FANUC αi SVM3-20/20/20i — A06B-6114-H303 / Três eixos 20A / FSSB / 200–240VAC

SVM3 — Três Servo Eixos em Um Módulo

O FANUC αi SVM3-20/20/20i (A06B-6114-H303) é a variante de eixo triplo da família de servo amplificadores αi. Enquanto o SVM1 aciona um único eixo e o SVM2 aciona dois, o SVM3 controla três servoeixos a partir de um módulo de 60 mm de largura.

Três eixos em uma área de 60 mm são uma conquista significativa de densidade. O SVM3-20/20/20i consegue isso com:

• Três módulos transistores independentes de 20A (um por eixo)
• Barramento DC compartilhado do sistema PSM
• Uma única conexão de fibra óptica FSSB do CNC atendendo todos os três eixos via ligação em série
• Um ventilador de resfriamento interno e um dissipador de calor que lidam com a carga térmica combinada

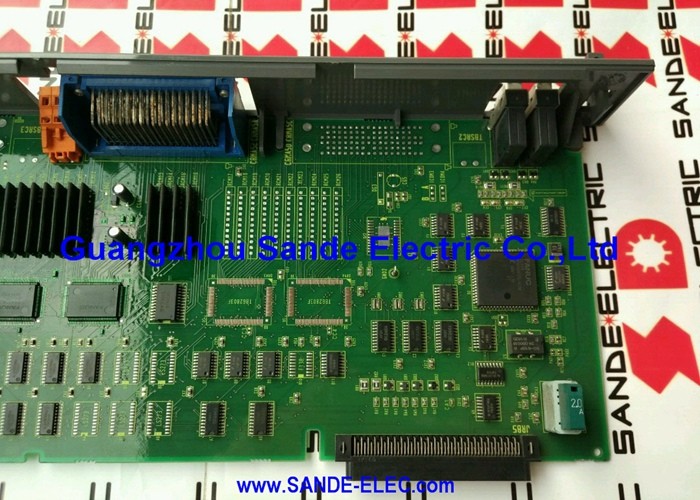

A placa de fiação A16B-2203-0698 é a espinha dorsal física deste conjunto - abrigando todos os três conectores de saída do motor, as conexões compartilhadas do barramento CC, os conectores de realimentação do encoder para todos os três eixos e a interface placa a placa para a placa de controle.

Especificações principais

Arquitetura PCB interna de A06B-6114-H303

A página do produto KFAS LLC para A06B-6114-H303 lista todos os componentes internos da placa:

• A16B-2203-0698— Placa de fiação (este produto)
• A20B-2100-0742- PCB de controle
• A20B-2101-0042— PCB de controle adicional
• A90L-0001-0510— Componente de proteção/acionamento do portão
• A90L-0001-0385— Componente de proteção/acionamento do portão

A placa de fiação A16B-2203-0698 carrega todos os conectores externos - é onde termina a fiação de campo. Os PCBs de controle ficam atrás dele, conectados placa a placa.

Cenários de aplicação

Falha na placa de fiação SVM3:Um módulo FANUC αi SVM3-20/20/20i (A06B-6114-H303) desenvolve falhas em todos os três canais servo simultaneamente. Os cartões de controle são testados corretamente. As conexões internas da placa de fiação A16B-2203-0698 são identificadas como falha. A substituição da placa (geralmente através da troca completa do módulo) restaura todos os três eixos servo.

Configuração de máquina pequena de eixo triplo:Um centro de usinagem CNC compacto usa um SVM3-20/20/20i para controlar três eixos (X, Y, Z) a partir de um único módulo — economizando espaço no gabinete do inversor em comparação com três unidades SVM1 separadas.

Perguntas frequentes

Q1: Qual é a diferença entre A16B-2203-0698 (SVM3-20/20/20i) e A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Placa de fiação para SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Placa de fiação para SVM3-20/20/40i (A06B-6114-H304)

A configuração 20/20/40 tem um eixo de 40A em vez de três eixos de 20A — exigindo uma placa de fiação diferente para acomodar o hardware de saída de corrente mais alta no terceiro eixo.

P2: Quais motores o SVM3-20/20/20i normalmente aciona?

Este módulo "normalmente aciona os servo motores Fanuc i modelo 4i/3000, 4i/4000". Estes são servomotores αi compactos com correntes nominais dentro da classificação contínua de 6,5A por eixo. O SVM3-20/20/20i é normalmente encontrado em máquinas CNC compactas – pequenos centros de usinagem, tornos, eletroerosão a fio e retificadoras multieixos – onde três servomotores de pequeno a médio funcionamento funcionam a partir de um módulo.

Q3: A substituição do A16B-2203-0698 requer alterações nos parâmetros do servo?

Não. Os parâmetros servo para todos os três eixos residem na memória principal de parâmetros do CNC. Após a troca do módulo ou reparo da placa, o CNC restabelece a comunicação FSSB com o módulo e aplica o conjunto de parâmetros de três eixos existente. Execute testes de baixa velocidade em todos os três eixos após a substituição antes de retornar à produção total.

P4: O que acontece se a ventoinha de resfriamento dentro do SVM3-20/20/20i falhar?

O módulo contém um ventilador de resfriamento interno. Todos os três eixos de 20A compartilham esse único caminho de resfriamento. Se o ventilador falhar, a carga térmica de todos os três eixos se acumula sem dissipação. A proteção térmica do módulo desarmará o inversor — gerando alarmes térmicos — antes que a temperatura crítica seja atingida. A CNC Electronics observa que o ventilador está disponível como uma peça de serviço separada. A substituição do ventilador é a resposta correta a um alarme de resfriamento neste módulo, antes de considerar uma falha no nível da placa.
