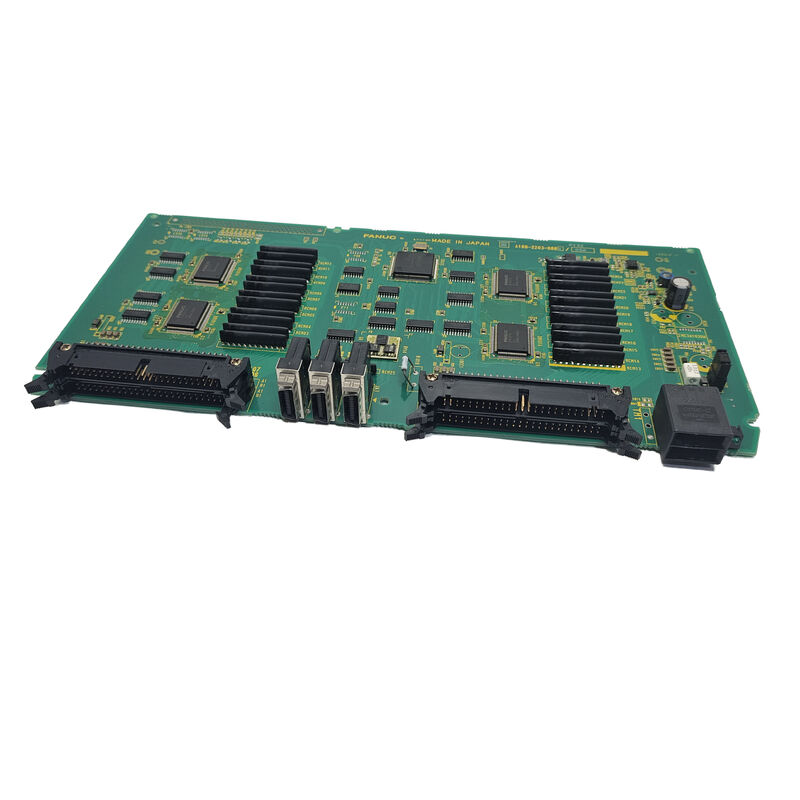

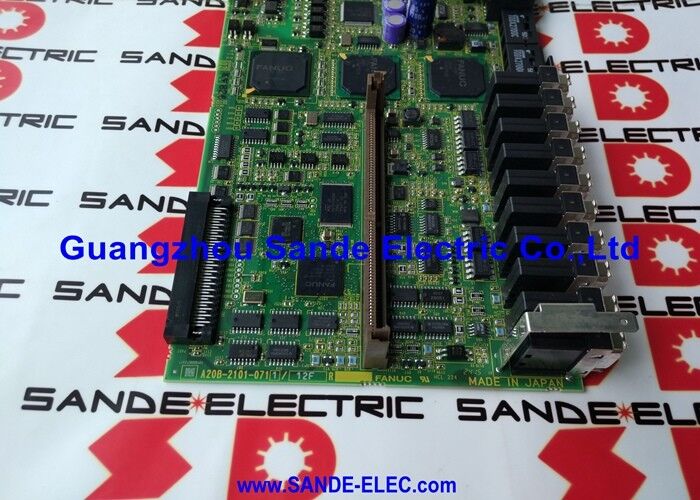

A placa FANUC usada A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 | Placa Sub CPU FANUC Série 16i-B - Expansão do eixo CNC F16i-B / "Novo" design atualizado / Série A16B-2203

Série 16i-B — A principal plataforma da i-Generation

A Série 16i da FANUC é a sucessora da geração i da Série 16, posicionando a plataforma CNC mais capaz da FANUC no topo da linha de produtos da série i. A designação do modelo “B” identifica a segunda geração de hardware desta plataforma – uma atualização do 16i-A com arquitetura refinada, capacidade expandida e desempenho aprimorado de servo e fuso.

A Série 16i-B atende às aplicações de máquinas-ferramenta mais exigentes: grandes centros de usinagem multieixos com contorno simultâneo de 5 eixos, centros de torneamento multitorre, máquinas compostas complexas que combinam torneamento e fresamento e células de fabricação flexíveis que exigem a maior contagem de eixos e complexidade de programa.

Principais informações do produto

Sub CPU — Processamento de eixo dedicado

A placa de sub CPU da Série 16i-B estende a capacidade de processamento de eixos do CNC além do que a placa de CPU principal fornece sozinha. Esta não é uma expansão simples — é uma arquitetura de processamento dedicada para eixos adicionais.

CPU principal:Lida com todas as funções padrão do CNC – execução de programas, interpolação, coordenação servo, escada PMC, exibição e comunicação. Para uma máquina dentro da contagem de eixos base, isto é suficiente.

Sub CPU (A16B-2203-0754):Assume a propriedade da computação adicional do servo eixo, executando a interpolação e a coordenação servo para eixos estendidos. A sub CPU descarrega esse trabalho da CPU principal, garantindo que a adição de mais eixos não prejudique o desempenho de processamento disponível para os eixos já manipulados pela CPU principal.

O resultado: mesmo as máquinas da Série 16i-B com alta contagem de eixos totalmente configuradas mantêm taxas de loop de servo consistentes e desempenho de interpolação em todos os eixos, porque a carga de processamento é distribuída entre a CPU principal e a sub CPU.

Cenários de aplicação

Falha na sub CPU do centro de usinagem de eixo alto Série 16i-B:Um centro de maquinação de 5 eixos com controlo FANUC Série 16i-B desenvolve alarmes especificamente nos eixos subcontrolados pela CPU. Os eixos primários controlados pela CPU principal permanecem operacionais. O A16B-2203-0754 é identificado como a falha. A substituição restaura a função servo do eixo estendido.

Remodelação do sistema de controle CNC:Um centro de usinagem Série 16i-B passa por uma revisão do sistema de controle. A placa sub CPU A16B-2203-0754 é substituída junto com a placa CPU principal para redefinir de forma abrangente o hardware de processamento do CNC.

Perguntas frequentes

Q1: Quantos eixos adicionais a sub CPU A16B-2203-0754 suporta no sistema 16i-B?

A capacidade adicional do eixo fornecida pela placa sub CPU na Série 16i-B depende da configuração específica do sistema. A Série 16i-B básica suporta um número definido de eixos na CPU principal; a sub CPU estende isso por um número definido de eixos adicionais.

P2: O A16B-2203-0754 é compatível com sistemas da Série 16i-A ou é específico para 16i-B?

A descrição do produto identifica especificamente isso como "SUB CPU BOARD 16I-B CONTROL" - a designação 16i-B indica hardware compatível com a plataforma do modelo B. Instalar uma placa modelo A em um sistema modelo B (ou vice-versa) corre o risco de incompatibilidade de hardware no nível do barramento e do conector. Sempre confirme a geração exata do modelo CNC na placa de identificação da máquina antes de fazer o pedido.

Q3: A substituição do A16B-2203-0754 afeta os parâmetros ou programas CNC?

Não. Os parâmetros CNC, programas de peças, dados de ferramentas e lógica ladder do PMC residem nos módulos SRAM e FROM — separados da placa sub CPU. A substituição do A16B-2203-0754 não afeta nenhum dado armazenado. Após instalar a substituição, a sub CPU restabelece sua comunicação com a CPU principal e o sistema inicializa normalmente.

Q4: O CNC Série 16i-B pode operar sem o A16B-2203-0754 se falhar?

Se a placa sub CPU falhar, apenas os eixos que ela controla ficam indisponíveis – alarmes aparecem nos eixos sub CPU enquanto os eixos principais da CPU podem continuar a funcionar. Se a máquina pode operar em modo de eixo reduzido depende da configuração da máquina e se os eixos operacionais sozinhos podem executar trabalho útil. Para a maioria das máquinas, a perda de qualquer eixo controlado interrompe a produção.

P5: O que distingue a placa de sub CPU 16i-B da antiga sub CPU Série 16 (Modelo B)?

A Série 16 Modelo B (geração pré-i) usava uma família de placas de sub CPU diferente - as placas de classe A16B-2203-0033 para a Série 18 Modelo B, por exemplo. O 16i-B (geração i) usa uma plataforma de hardware completamente diferente com processador e arquitetura de memória atualizados. A placa de sub CPU A16B-2203-0754 "Nova" é específica para a geração 16i-B e não pode substituir placas de sub CPU Modelo B anteriores.
