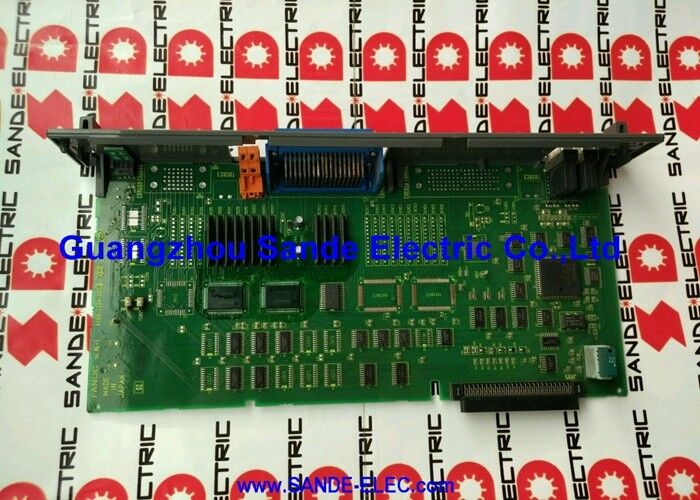

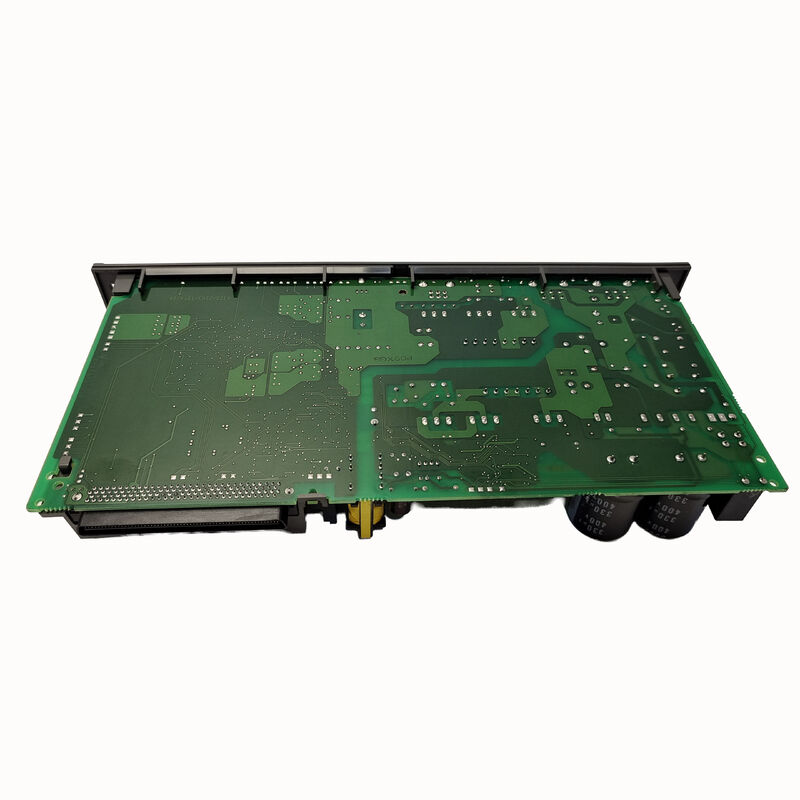

A placa FANUC usada A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815∙ FANUC A16B-2203 Série PCB de Acionamento CNC

A 16B-2203-081x ¢ Distância da placa de transmissão

O grupo de números A16B-2203-081x é uma seção definida da série A16B-2203 focada em PCBs de sistemas de acionamento.

A16B-2203-0810:Confirmado como "PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" ¢ uma placa de fiação para o servomodulo de dois eixos de alta tensão (HV) de 400VAC, que serve máquinas em regiões de alimentação de 400V.

A16B-2203-0800?? 0803:Do Manual de Manutenção αis da FANUC (B-65285EN/03), vejam-se as placas de fiação para a série αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.

Informações essenciais sobre o produto

Contexto da unidade de alta tensão ¥ Aplicações na região de 400 V

As máquinas instaladas em regiões com alimentação trifásica de 400-480 VAC requerem variantes de servoacionamento de alta tensão (HV).Os amplificadores da série HV lidam com isso diretamente da fonte de alimentação sem um transformador step-down separado.

Toda a gama A16B-2203-080x a 081x corresponde a esta categoria de motores HV:

• As placas de fiação HV SVM1 (0800 ‰ 0803) servem módulos HV de eixo único
• A placa HV SVM2 (0810) serve módulos HV de dois eixos
• O A16B-2203-0815 serve a sua configuração específica de servo amplificador HV

Esta gama HV é a configuração de servo-acionamento mais comum em máquinas-ferramentas CNC europeias, asiáticas e da maioria dos mercados de exportação qualquer máquina-ferramenta vendida para uma região de fornecimento de 400 V usa servo-acionamentos de classe HV.

Cenários de aplicação

Falha do circuito de circuito impresso de servo-acionamento HV:Uma máquina CNC numa rede de alimentação de 400 V desenvolve um alarme servo no eixo controlado pelo módulo contendo A16B-2203-0815.O quadro é identificado e substituído.

Revisão do módulo de acionamento:Uma oficina de serviço CNC especializada em revisão de um módulo de servoamplificador HV substitui o A16B-2203-0815 como parte de uma renovação interna abrangente da placa.

Perguntas frequentes

P1: Como posso confirmar se A16B-2203-0815 é a placa correta para o meu módulo de acionamento HV?

Leia o número da peça no rótulo da placa no interior do módulo específico. Se for A16B-2203-0815, isso confirma a substituição correta.Referência cruzada com o quadro de peças sobressalentes do manual de manutenção do FANUC para o modelo do módulo de accionamento principal.

P2: A A16B-2203-0815 é para máquinas de alimentação de 400 V ou máquinas de alimentação de 200 V?

Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive boardConfirme a tensão da placa do módulo antes de encomendar.

P3: A substituição do A16B-2203-0815 afeta os parâmetros do servo?

Não, os parâmetros do servo residem na memória principal do CNC.O CNC restaura a comunicação servo e aplica os parâmetros existentes normalmente.

Q4: Que segurança de descarga é aplicável antes de aceder ao A16B-2203-0815 dentro de um módulo de acionamento HV?

Os servomodulos da série HV que operam com entrada de 400-480 VAC mantêm um autocarro de CC a aproximadamente 540-650 VDC.O tempo de descarga previsto no manual de manutenção do FANUC deve ser plenamente respeitado.. Verifique a descarga do barramento com um voltímetro calibrado antes de abrir o módulo. A energia do barramento HV é significativamente maior do que os módulos de 200V
