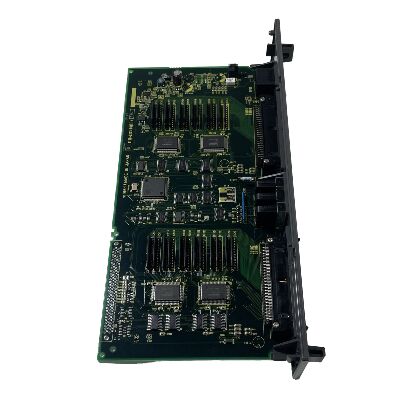

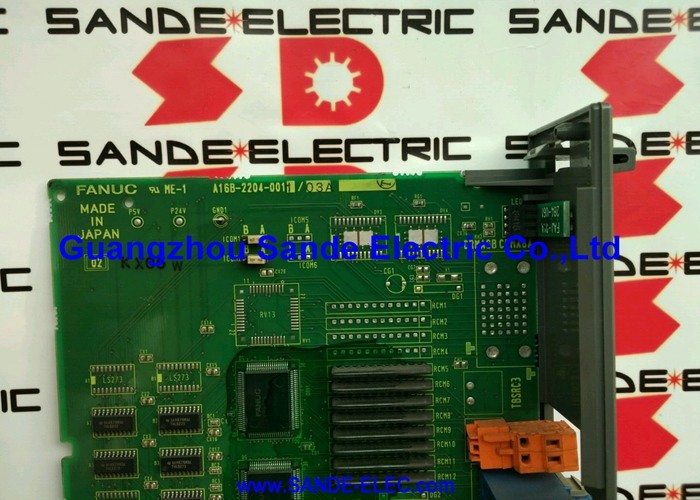

FANUC I/O Board Não utilizado A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820∙ FANUC Alpha-i SPM-5.5HVi Tabela de cablagem A06B-6121-H006 / A06B-6122-H006 / 400480VAC HV / 5.5kW módulo de fuso

Alfa-i SPM HV High-Voltage Spindle para regiões de 400 V

A gama de produtos Alpha-i SPM (Spindle Power Module) da FANUC abrange dois padrões de tensão de entrada:

Voltagem padrão (série de 200 V: A06B-6111, A06B-6116, A06B-6128):Para máquinas instaladas em regiões com alimentação trifásica de 200-240 V, o Japão, partes da América do Norte e outras regiões de 200 V.

Série de alta tensão (HV) (A06B-6121, A06B-6122):Para máquinas instaladas em regiões com alimentação trifásica de 380 – 480 V – Europa, a maior parte da Ásia e outras regiões de 400 V.

O A06B-6121 e o A06B-6122 são as variantes Tipo A e Tipo B da série Alpha-i SPM HV. O A16B-2203-0820 é a placa de fiação para o menor módulo de fuso HV nesta faixa: oSPM-5.5HVi- um amplificador por fuso de 5,5 kW a funcionar directamente a partir da entrada da rede de 400-480 VAC.

Principais especificações

Tipo A versus Tipo B 2 variantes SPM-5.5HVi, uma placa de fiação

Tanto os módulos A06B-6121-H006 (tipo A) como os módulos A06B-6122-H006 (tipo B) SPM-5.5HVi utilizam omesma placa de fiação A16B-2203-0820A diferença entre o tipo A e o tipo B está no PCB de controlo:

• Tipo A (A06B-6121-H006)Controle de utilizações PCB A20B-2100-0800
• Tipo B (A06B-6122-H006):Controle de utilizações PCB A20B-2100-0801

A placa de fiação fornece o hardware de alta corrente comum compartilhado entre ambos os tipos.Isto significa que um único A16B-2203-0820 pode servir qualquer tipo o tipo é determinado pelo qual o controle PCB é montado ao lado dele.

Cenários de aplicação

Reparação do módulo do fuso alfa-i HV:Uma máquina CNC europeia (alimentação de 400 V) possui um módulo de fuso A06B-6121-H006 SPM-5.5HVi. Uma falha na placa de fiação é diagnosticada. Os conectores de saída do motor mostram danos.O A16B-2203-0820 é necessário para o reparo.

Renovação do módulo SPM a nível da placa:Uma instalação de reparo CNC especializada reconstrui as unidades SPM A06B-6121-H006 e A06B-6122-H006.

Perguntas frequentes

P1: O A16B-2203-0820 pode ser utilizado com o A06B-6121-H006 (tipo A) e com o A06B-6122-H006 (tipo B)?

Sim, o manual de manutenção da série FANUC αis (B-65285EN/03) confirma que o A16B-2203-0820 é a placa de fiação para o SPM-5.5HVi Tipo A (A06B-6121-H006) e Tipo B (A06B-6122-H006).Os PCB de controlo diferem (A20B-2100-0800 para o tipo A), A20B-2100-0801 para o Tipo B), mas a placa de fiação é comum.

P2: O SPM-5.5HVi é adequado para regiões de entrada de 200 V?

Não. O SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) é especificamente classificado para entrada de três fases de 400 ∼ 480 VAC ∼ classe de alta tensão (HV).A série 5i (números de ordem A06B diferentes com placas de fiação diferentes) é a especificação adequada.Nunca conecte um módulo de fuso HV a uma fonte de 200 V.

Q3: Com que classificações de motores de fuso é compatível o SPM-5.5HVi (módulo A16B-2203-0820)?

O SPM-5.5HVi é classificado para 5.5kW de potência do motor do fuso. é compatível com motores do fuso da classe FANUC Alpha-i com potência nominal igual ou inferior a 5.5kW.Intervalo de 5Os motores de eixo de maior potência requerem módulos SPM maiores (SPM-11HVi, SPM-15HVi, etc.) com as suas respectivas placas de fiação.

Q4: Qual é o requisito de descarga antes de aceder ao A16B-2203-0820 dentro do SPM-5.5HVi?

O módulo SPM-5.5HVi contém condensadores de barramento de CC carregados a aproximadamente 540?? 650VDC a partir da entrada de 400?? 480VAC.o tempo de descarga segue as especificações do manual de manutenção FANUC para o modelo HV SPM aplicávelVerifique se a tensão do autocarro está abaixo de 50 VDC com um medidor calibrado antes de aceder às placas internas.A maior tensão de autocarro dos módulos HV (contra módulos 200V) armazena mais energia.

P5: É necessário que o A16B-2203-0820 seja correspondido ao mesmo lote de produção que o PCB de controlo?

Não é necessária uma correspondência específica dos lotes.A placa de fiação A16B-2203-0820 e o seu PCB de controlo (A20B-2100-0800 ou A20B-2100-0801) são concebidos para serem montados em conjunto a partir de qualquer lote de produção.Aplica-se a compatibilidade das peças FANUC padrão: o sufixo de revisão específico de cada placa (por exemplo, /02A, /05B) pode ser indicado para referência,Mas as revisões posteriores são compatíveis com as anteriores na mesma função funcional.
