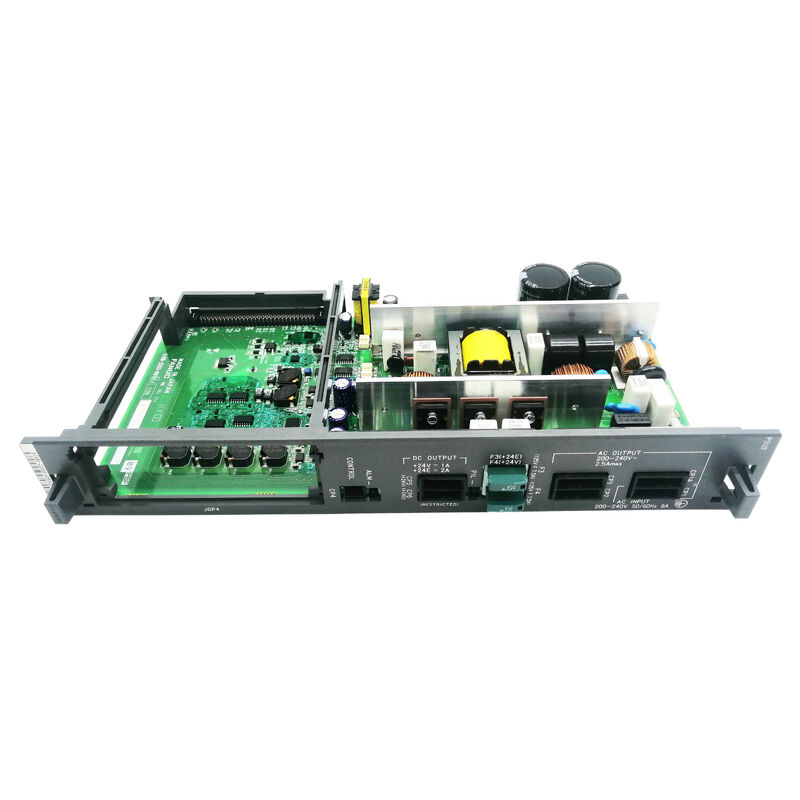

FANUC I/O Board Unsed A16B-2203-0870 A16B22030870 A16B-22O3-O87O

A16B-2203-0870 | PCB de potência série FANUC A16B-2203 - Sistemas CNC e de acionamento / Automação Industrial / Original do Japão

A16B-2203 — Uma série abrangente de PCBs

A série A16B-2203 é uma das famílias de PCB mais extensas da FANUC, abrangendo um amplo espectro de tipos de placas em sistemas de controlo CNC, módulos de servoacionamento, amplificadores de fuso, unidades de E/S e hardware de controlador de robô. O intervalo abrange:

Placas de fiação do servo e do fuso:Incluindo placas de fiação Alpha-i SPM HV (0820–0822, 0627, 0628), placas de fiação SVM1 da série αis (0660–0662, 0691) e placas de fiação SVM2 (0590–0592) que formam a camada de conector físico dentro dos módulos amplificadores de acionamento.

Opção de sistema CNC e placas de expansão:Incluindo PCBs de expansão de eixo OPTION-2 (0031, 0033) para Série 16/18, placas gráficas (0291, 0490) para Série 15 e placas de comunicação servo.

Placas de E/S e interface:Inclui PCBs de módulo de E/S (0881) para unidades de E/S CNC e placas de extensão PMC para lógica de sequência de máquina expandida.

Placas de energia:Incluindo placas que fornecem distribuição de energia regulada, monitoramento de energia e funções de fonte de alimentação em CNC e conjuntos de hardware de acionamento.

O A16B-2203-0870 é confirmado como uma placa de circuito impresso de potência nesta série – servindo a função de alimentação em seu sistema host específico.

Principais informações do produto

PCBs de potência na arquitetura de unidade FANUC

Os Power PCBs da série A16B-2203 desempenham diversas funções dependendo de sua aplicação específica:

Placas de fiação/potência em módulos de inversor:Placas de alta corrente transportando conexões de saída do motor e interfaces de barramento CC dentro dos módulos servo e amplificadores de fuso. Essas placas controlam a corrente do motor em níveis nominais completos.

Placas de alimentação:Placas que fornecem tensões internas reguladas (fontes lógicas de 5 V, 15 V, 24 V) para a eletrônica de controle no inversor ou hardware CNC. A A16B-2203-0910, por exemplo, é uma placa de alimentação para controladores de robôs FANUC.

Quadros de distribuição de energia:Placas roteando energia de uma fonte central para diversas placas funcionais dentro de um conjunto, fornecendo isolamento, filtragem ou limitação de corrente.

O A16B-2203-0870 atende à função de potência identificada por esta classificação em seu sistema host.

Cenários de aplicação

Falha no inversor ou na placa de alimentação do CNC:Um CNC ou sistema de acionamento FANUC desenvolve uma falha relacionada com a alimentação. O A16B-2203-0870 é identificado na etiqueta da placa como o componente com falha. A substituição restaura a função de energia.

Sobressalente de manutenção planejada:Uma instalação de produção mantém o A16B-2203-0870 como peça sobressalente local, permitindo uma resposta rápida a uma falha na placa de alimentação.

Perguntas frequentes

P1: Como posso confirmar se a A16B-2203-0870 é a placa correta para o meu sistema?

Leia o número da peça na etiqueta da placa dentro da unidade host aplicável. Se a etiqueta indicar A16B-2203-0870, esta é a substituição confirmada. Referência cruzada com a lista de peças sobressalentes no manual de manutenção da FANUC para o modelo de sistema específico.

Q2: A substituição do A16B-2203-0870 requer alguma alteração de parâmetro?

Power PCBs não armazenam parâmetros CNC. A substituição do A16B-2203-0870 não afeta nenhum valor de parâmetro armazenado. Depois de instalar a substituição, o sistema deverá retomar a distribuição normal de energia. Verifique se todas as tensões de alimentação estão dentro das especificações após a instalação.

Q3: Quais precauções de segurança se aplicam antes de acessar A16B-2203-0870?

Se o A16B-2203-0870 estiver dentro de um módulo inversor, os capacitores do barramento CC deverão ser totalmente descarregados antes do acesso. Se estiver dentro de uma unidade de controle CNC, a unidade deverá ser desligada completamente. Siga o procedimento aplicável do manual de manutenção da FANUC e verifique se todas as tensões são seguras antes de manusear quaisquer placas internas.

P4: O A16B-2203-0870 é específico para uma determinada geração de produtos FANUC?

O sistema CNC específico ou geração de módulo de acionamento compatível com A16B-2203-0870 é confirmado na lista de peças sobressalentes do sistema host. A série A16B-2203 abrange várias gerações de produtos FANUC — confirme a documentação do sistema anfitrião aplicável antes de encomendar.
