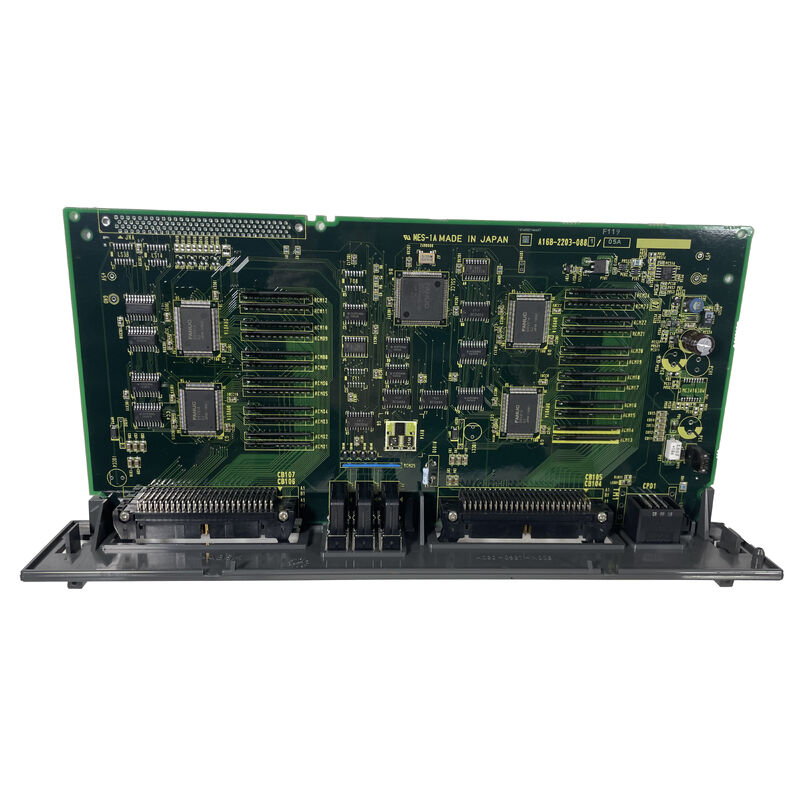

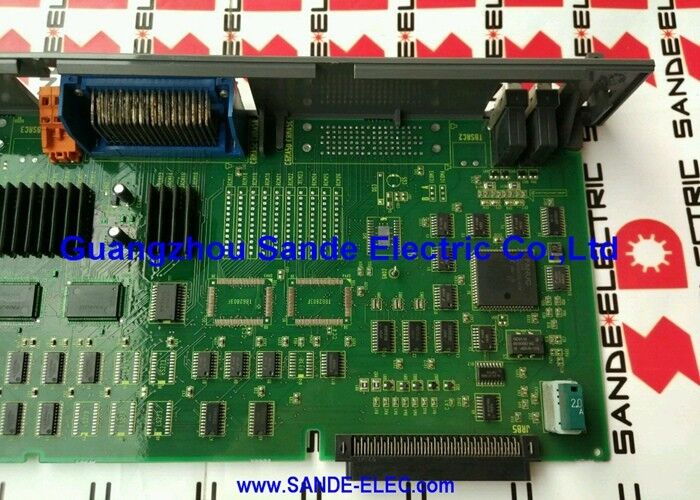

A16B-2203-0881∙ FANUC Módulo de entrada e saída PCB 96DI / 64DO / MPG Output / A02B-0309-C001 / Série 16-C / 18-C / 21-C / 16i-TA
96 entradas, 64 saídas e uma porta MPG
A A16B-2203-0881 é uma placa de entrada/saída densamente caracterizada.e uma saída MPG integrada torna uma das soluções de I/O de placa única mais capazes no ecossistema FANUC CNC.
A contagem de sinais 96 DI / 64 DO corresponde às necessidades de um centro de usinagem CNC ou centro de torneamento totalmente equipado:
96 entradas digitaisSensores de posição e interruptores de limite para eixos e acessórios da máquina; confirmação da pressão e do caudal hidráulico; codificação da posição da revista de ferramentas; estado do bloqueio da porta e da porta de segurança;Sensores do sistema de refrigerante; interruptores do painel do operador (estágios de seleção de modo, contatos de anulação da taxa de alimentação, botões de função); orientação do fuso concluída; confirmação de aperto/desaperto de paletes;e sinais de estado do circuito auxiliar da máquina.
64 saídas digitais:Relais de bomba de refrigerante; arranque do sistema hidráulico; libertação do travão do eixo; bloqueio da porta; contatores de arranque e direcção do fuso; accionamento do carregador de ferramentas; actuadores de trocadores de paletes; lâmpadas indicadoras para ciclos ativos,Manutenção de alimentação, alarme e estado da máquina; activação do servo-acionamento; e saídas auxiliares de relé de código M.
Saída de MPG:A saída MPG (Manual Pulse Generator) fornece a interface para o codificador da roda de mão usado durante o posicionamento manual do jog.Os operadores giram o volante para mover os eixos em pequenos incrementos a saída MPG entrega esses dados de posição do volante para o CNC.
Principais especificações
| Parâmetro | Valor |
|---|
| D.I. | 96 |
| DO | 64 |
| Output de MPG | - Sim, sim. |
| Unidade de acolhimento | A02B-0309-C001 |
| Compatível | Série 16-C, 18-C, 21-C, 16i-TA |
| Peso | 0.1 kg |
| Op. Temp. | 0°40°C |
| Humidade | ≤ 80% RH (NC) |
| Altitude | ≤ 1000 m |
Dentro da unidade de E/S A02B-0309-C001
O A02B-0309-C001 é a caixa física a unidade de E/S que é montada dentro ou perto do gabinete elétrico da máquina. O A16B-2203-0881 PCB é a placa ativa dentro desta caixa.
A unidade de E/S se conecta ao barramento de ligação de E/S do CNC. O A16B-2203-0881 como PCB mestre de ligação de E/S (ou nó de E/S conectado) gerencia a troca de dados bidirecional:
- A fiação de campo de interruptores de máquina, sensores e atuadores se conecta aos blocos terminais da unidade de E/S
- O A16B-2203-0881 lê estados de entrada e escreve comandos de saída através do complemento de sinal 96/64
- Todos os 96 fluxos de dados DI + 64 DO + MPG entre o A16B-2203-0881 e o PMC do CNC em cada ciclo de digitalização I/O
Quando o A16B-2203-0881 falha, toda a I/O da máquina através desta unidade é interrompida PMC dispara alarmes, as sequências da máquina param e nenhum botão do painel do operador responde através desta placa.
Cenários de aplicação
Falha de entrada/saída do centro de usinagem da série 16-C:Um centro de usinagem CNC da série 16-C da FANUC desenvolve alarmes PMC que afectam uma ampla gama de funções da máquina.O PCB A16B-2203-0881 no interior do A02B-0309-C001 é identificado como a falhaSubstituição restabelece a função completa de entrada/saída 96/64.
Série 21-C CNC com falha de MPG:Uma operação de corrida manual falha rotando o volante não produz nenhum movimento do eixo. A saída de MPG no A16B-2203-0881 é identificada como a falha.Substituição restabelece a operação do volante ao lado de todas as máquinas 96/64.
Perguntas frequentes
Q1: O A16B-2203-0881 é compatível com a série 16-C/18-C/21-C e a série 16i-TA?
A A16B-2203-0881 para as séries FANUC 16-C, 18-C e 21-C. A listagem da IndiaMART também menciona a série 16i-TA. A unidade de E/S A02B-0309-C001 foi usada em todas essas gerações CNC,e o A16B-2203-0881 é o PCB especificado dentro desta unidade para estes sistemas.
P2: A substituição do A16B-2203-0881 requer alterações no programa PMC?
Não. O programa PMC dirige as entradas/saídas por endereço de ligação de entrada/saída.Substituição do A16B-2203-0881 por um substituto corretamente instalado no mesmo endereço de ligação I/O Restaura a comunicação I/O sem qualquer modificação do programa PMCVerificar todas as funções de entrada/saída e MPG 96/64 após a instalação antes de voltarem à produção.
Q3: Que códigos de alarme indicam falha do A16B-2203-0881?
Erros de comunicação de ligação de entrada/saída, alarmes PMC que apontam para o intervalo de endereços atribuído à unidade A02B-0309-C001,e falhas esporádicas ou totais de E/S não atribuíveis a falhas de fiação de campo indicam que o A16B-2203-0881 pode ter falhadoConfirme a integridade dos cabos de campo em todos os blocos terminais antes de concluir que a placa falhou.
Q4: Qual é a classificação de altitude máxima para A16B-2203-0881?
O A16B-2203-0881 é projetado para operação até 1.000 metros de altitude.Para as instalações CNC acima desta altitude, confirmar a adequação com a documentação técnica da FANUC ou aplicar medidas de arrefecimento adicionais.
