Apresentação de dados e de dados sobre a utilização do FANUC

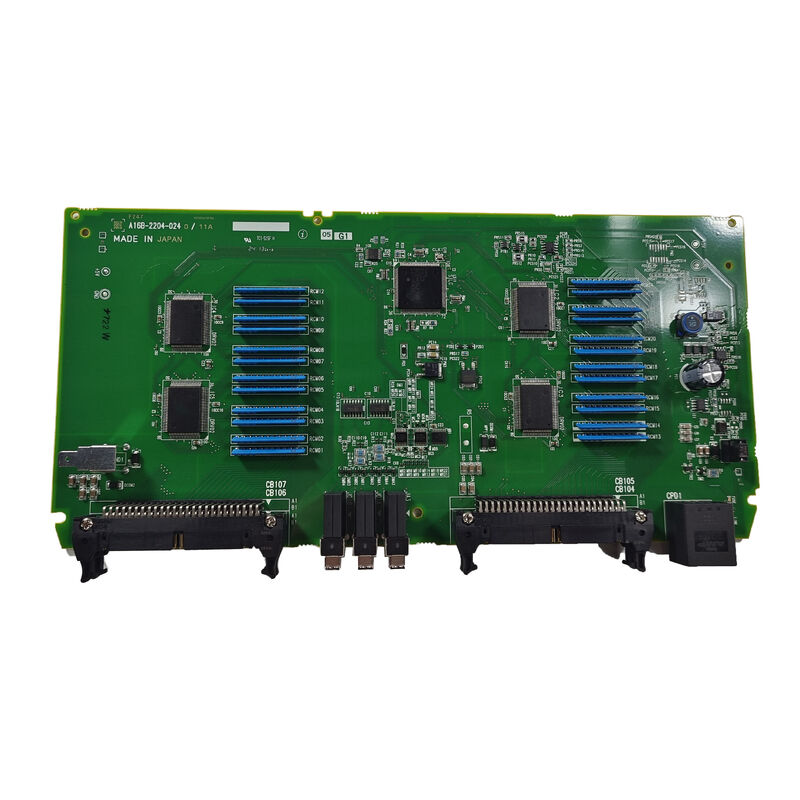

A16B-2204-0240 ∙ FANUC PCB de entrada/saída ∙ A02B-0319-C001 / Interface de entrada/saída / 0i-D Sistemas CNC / Série A16B-2204

A02B-0319-C001 ¢ A unidade de E/S e o seu PCB interno

A A02B-0319-C001 é a unidade completa de E/S ∙ um conjunto instalado que fornece a interface de entrada e saída digital entre o CNC FANUC e os dispositivos de campo da máquina-ferramenta.O A16B-2204-0240 é o PCB ativo dentro desta unidade.

O prefixo A02B-0319 identifica esta unidade de E/S como pertencente à geração da Série 0i-D de hardware CNC FANUC. O sufixo -C001 designa a variante específica dentro da família de unidades de E/S 0i-D.

Dentro da unidade A02B-0319-C001:

• A fiação de campo dos sensores, interruptores e atuadores da máquina termina nos blocos terminais da unidade
• O A16B-2204-0240 PCB recebe sinais de entrada a partir destes blocos terminais e escreve comandos de saída para eles
• Fluxos de dados de entrada/saída entre o A16B-2204-0240 e o PMC do CNC 0i-D através do bus serial do I/O Link

Informações essenciais sobre o produto

Papel da placa de E/S nos sistemas CNC 0i-D

A FANUC série 0i-D (0i Modelo D) é uma plataforma CNC bem estabelecida para máquinas-ferramenta de uso geral.Sua arquitetura de E/S usa o barramento I/O Link para conectar o PMC do CNC a unidades de E/S externas como o A02B-0319-C001Cada unidade de E/S se conecta ao link de E/S como um nó escravo, reportando os estados de entrada e aceitando comandos de saída do mestre do PMC no CNC.

O papel do A16B-2204-0240 nesta arquitetura:

Análise de entrada:Cada ciclo de varredura PMC, o A16B-2204-0240 lê todos os estados do terminal de entrada e encaminha-os para o CNC através do I/O Link.e os sinais de codificador conectados aos terminais de entrada da unidade todos chegam ao PMC através desta placa.

Motor de saída:A cada ciclo de varredura PMC, o CNC escreve comandos de saída através de I / O Link para o A16B-2204-0240, que dirige os terminais de saída em conformidade, ativando bobinas de relé, solenoides, lâmpadas indicadoras,e outros atuadores ligados à unidade.

Quando o A16B-2204-0240 falha, toda a unidade de E/S cessa de responder ao alarme de fogo do PMC e todas as funções da máquina controladas por esta unidade de E/S param.

Cenários de aplicação

Falha do PCB da unidade de entrada/saída 0i-D:Um centro de usinagem CNC FANUC 0i-D desenvolve alarmes I/O Link específicos para o endereço da unidade A02B-0319-C001.O PCB A16B-2204-0240 é identificado como a falhaSubstituição restaura a função de entrada/saída completa.

Revisão da unidade de E/S:Um sistema CNC 0i-D é submetido a uma revisão de manutenção abrangente.

Perguntas frequentes

Q1: O que distingue a A02B-0319-C001 (0i-D) da A02B-0309-C001 (0i-C)?

O prefixo A02B-0319 identifica o hardware de geração 0i-D; A02B-0309 identifica a geração 0i-C. O A16B-2204-0240 é especificado para o A02B-0319-C001 (0i-D).Serve A02B-0309-C001 (para sistemas 0i-C/Série 16-C)São diferentes gerações de hardware e as placas não são intercambiáveis.

P2: A substituição do A16B-2204-0240 requer alterações no parâmetro ou no programa do PMC?

Não. O programa PMC dirige as entradas/saídas por endereço de ligação de entrada/saída, não por identidade da placa.A substituição do A16B-2204-0240 por uma placa de configuração idêntica no mesmo endereço de ligação I / O restaura a comunicação completa de I / O sem alterações do PMC.

Q3: Quantos pontos DI e DO fornece o A16B-2204-0240?

A contagem de DI/DO do A16B-2204-0240 é definida pelo projeto da unidade de E/S do A02B-0319-C001.Confirmar a contagem exata de E/S a partir do manual de ligação de hardware FANUC 0i-D ou das especificações A02B-0319-C001O complemento DI/DO varia entre diferentes variantes de unidades de E/S dentro da família 0i-D.

Q4: Que endereço de nó de ligação de E/S é atribuído à unidade A02B-0319-C001?

O endereço do I/O Link é configurado durante a instalação CNC e documentado nas especificações elétricas da máquina.A atribuição do endereço do nó de ligação de E/S deve corresponder ao endereço da placa original para garantir que o PMC continue a endereçar a E/S desta unidade nos mesmos endereços que sempre utilizou..
