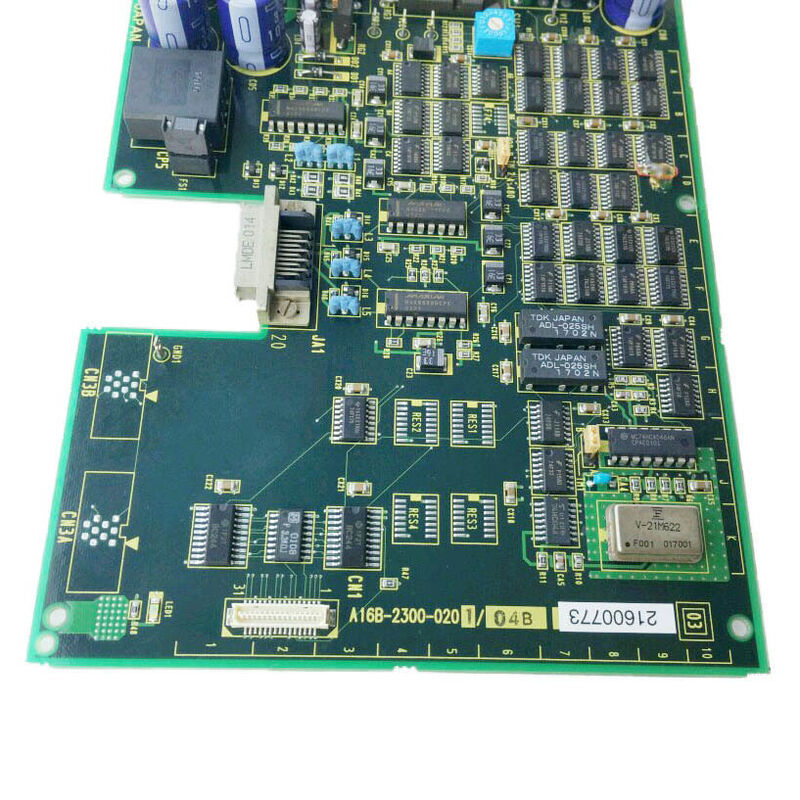

A16B-2300-0201 | PCB de controle LCD colorido de 8,4 polegadas FANUC - Driver de exibição colorida / Interface do operador CNC / Série A16B-2300

LCD colorido — uma mudança radical no ambiente do operador

A transição dos ecrãs CRT monocromáticos para os LCD a cores nas interfaces de operador CNC da FANUC trouxe melhorias operacionais tangíveis:

Diferenciação de cores:Informações de status, mensagens de alarme, gráficos do caminho da ferramenta e conteúdo do programa podem usar codificação por cores. Os eixos ativos são destacados com uma cor diferente dos eixos inativos. As mensagens de alarme aparecem em vermelho. O status normal aparece em verde. Os operadores processam informações coloridas mais rapidamente do que equivalentes monocromáticos.

Sem distorção geométrica:Os monitores CRT desenvolvem distorção em forma de barril e almofada de alfinetes ao longo do tempo, à medida que a bobina de deflexão envelhece. Os painéis LCD mantêm a precisão geométrica durante toda a sua vida útil – a grade exibida é tão quadrada depois de dez anos quanto no primeiro dia.

Consistência da luz de fundo:Enquanto o brilho do fósforo CRT diminui com o passar dos anos de uso, a retroiluminação do LCD mantém seu brilho até o fim da vida útil e depois falha mais abruptamente – tornando a vida útil da retroiluminação mais previsível.

Profundidade compacta:Os painéis LCD são fisicamente finos em comparação com o conjunto de tubos CRT profundos. O formato de 8,4 polegadas permite um painel de operação CNC totalmente colorido em uma caixa compacta.

O A16B-2300-0201 aciona esse display LCD colorido de 8,4 polegadas — fornecendo todas as funções de controle que produzem a interface gráfica CNC colorida do operador.

Especificações principais

Funções de PCB de controle LCD

O A16B-2300-0201 executa diversas funções simultaneamente para produzir a imagem do display:

Recepção e conversão de sinal de vídeo:Recebe o sinal de saída de vídeo do CNC e o converte para o formato exigido pelo painel LCD colorido de 8,4 polegadas — correspondendo à resolução nativa do painel, à taxa de atualização e aos níveis de tensão do sinal.

Gerenciamento de cores:Gera a saída RGB (Vermelho/Verde/Azul) de três canais para o conjunto de filtros de cores do painel LCD — produzindo toda a gama de cores necessária para um conteúdo de exibição colorido claro e legível.

Tempo de exibição:Gera a sincronização horizontal, a sincronização vertical e os sinais de relógio de pixel que sincronizam a varredura do painel LCD com o conteúdo do vídeo.

Controle de luz de fundo:Gerencia o circuito de retroiluminação CCFL ou LED, regulando o brilho e controlando a sequência de ligar/desligar do sistema de iluminação do painel.

Quando o A16B-2300-0201 falha, o display escurece ou mostra conteúdo de cores corrompido – enquanto as funções de usinagem subjacentes do CNC continuam normalmente.

Cenários de aplicação

Falha na exibição colorida no CNC compacto:Um sistema CNC FANUC com um painel do operador colorido de 8,4 polegadas perde a exibição. O CNC continua executando programas e respondendo normalmente às E/S, confirmando que a placa CNC principal está intacta. A PCB de controle do LCD colorido A16B-2300-0201 é identificada como a falha. A substituição restaura a tela colorida.

Exibir corrupção de cores:Um painel LCD colorido de 8,4 polegadas mostra cores incorretas ou listras coloridas. Depois de confirmar que o próprio painel LCD não está danificado, a geração do sinal colorido do PCB A16B-2300-0201 é identificada como a falha.

Perguntas frequentes

Q1: O A16B-2300-0201 requer alguma configuração após o encaixe?

Não. A PCB de controle LCD é um componente de hardware — ela gera sinais de exibição com base na entrada de vídeo que recebe do CNC. Nenhuma configuração de software ou alterações de parâmetros são necessárias após o ajuste. A tela deve ser restaurada imediatamente após a inicialização.

Q2: O A16B-2300-0201 pode acionar um painel LCD de 9,5 ou 10,4 polegadas?

Não. O A16B-2300-0201 é calibrado especificamente para painéis LCD coloridos de 8,4 polegadas. Os parâmetros de tempo, resolução e controle de luz de fundo correspondem às especificações do painel de 8,4 polegadas. Usar esta placa com um painel de 9,5 ou 10,4 polegadas produziria uma imagem incorreta. Para esses tamanhos maiores, use A16B-2300-0081 (9,5 polegadas) ou A16B-2300-0085 (10,4 polegadas), respectivamente.

Q3: O que é o "MMCIV" mencionado em A16B-2300-0081 (a variante de 9,5 polegadas)?

MMCIV significa Multimedia Card IV – uma função adicional integrada na variante de 9,5 polegadas que fornece recursos multimídia além do controle básico do LCD colorido. Se o A16B-2300-0201 inclui MMCIV ou uma função equivalente é definido pela configuração específica do painel do operador CNC de 8,4 polegadas que ele atende.

P4: Como faço para distinguir uma falha do A16B-2300-0201 de um painel LCD de 8,4 polegadas com falha?

Uma placa de controle A16B-2300-0201 com falha normalmente causa: tela totalmente em branco, apesar da luz de fundo intacta confirmada; sinal de cor corrompido (cores erradas em toda a tela); ou perda de sincronização de vídeo (imagem rolante ou instável). Um painel LCD com falha normalmente mostra: danos físicos à superfície do painel; falha parcial de exibição (zonas mortas ou pixels presos); ou qualidade de imagem degradada confinada a áreas específicas do painel. Troque por uma PCB A16B-2300-0201 em boas condições para confirmar se a falha está na placa de controle ou no painel.
