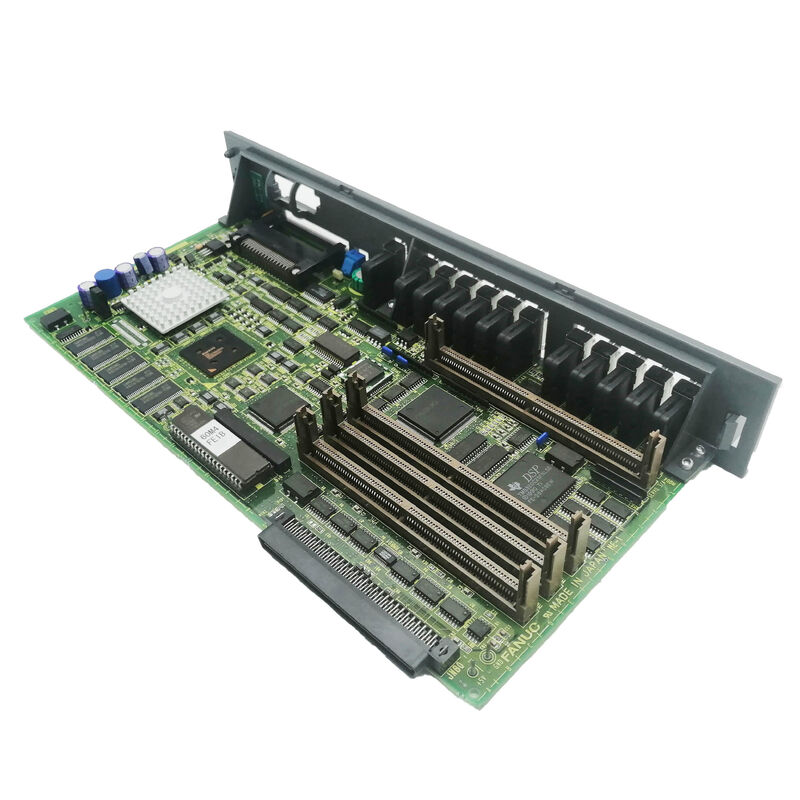

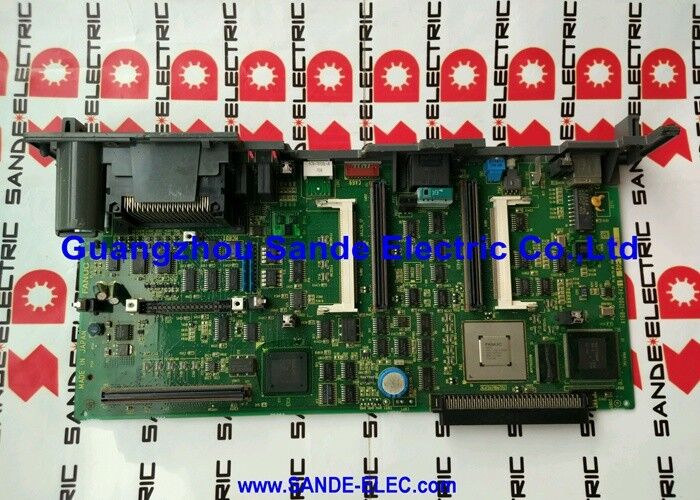

A16B-3200-0060 | Placa-mãe CPU FANUC F15-TB / F15-MB Main-C - Placa CPU Level-Up / CNC Série 15-B / Centros de torneamento e usinagem

Série 15-B — Carro-chefe de alto desempenho da FANUC

A Série 15-B da FANUC era o nível superior da gama de produtos CNC da FANUC quando era atual. Enquanto a Série 0 atendeu máquinas-ferramentas de uso geral e a Série 16/18 atendeu a faixa intermediária, a Série 15 foi projetada para máquinas que exigem o maior número de eixos, o movimento mais complexo e a maior capacidade de programa.

Configurações da série 15-B:

F15-TB (Centro de Torneamento):A Série 15-B configurada para tornos CNC — suportando centros de torneamento multieixos com múltiplas torres, subfusos e capacidade de eixo Y. O 15-B forneceu a contagem de eixos e o poder de computação para centros complexos de torneamento e fresamento.

F15-MB (Centro de Usinagem):A Série 15-B configurada para centros de usinagem — suporta grandes centros de usinagem multieixos com interpolação simultânea de 5 eixos, contorno avançado avançado e controle total do caminho da ferramenta.

A A16B-3200-0060 é a placa-mãe CPU principal para as configurações F15-TB e F15-MB – a placa central à qual todas as outras placas e módulos se conectam ou se conectam.

Principais informações do produto

Arquitetura da placa-mãe — o backplane para um sistema complexo

A Série 15-B era um sistema CNC complexo com múltiplas placas. A placa-mãe principal da CPU fornece o backplane físico e elétrico que conecta:

• Placas de slots opcionais (interface servo, processador gráfico, placas de comunicação)
• Módulos de memória (FROM para software de sistema, SRAM para parâmetros e programas)
• Interface de exibição para o painel do operador CRT ou LCD
• Interfaces seriais e de link de E/S para conexão de máquinas

Quando a A16B-3200-0060 falha, todo o CNC falha – nenhuma outra placa pode compensar a ausência da placa-mãe do CPU principal.

Cenários de aplicação

Falha no centro de usinagem de 5 eixos da série 15 MB:Um centro de maquinação de 15 MB da série FANUC que executa contornos simultâneos de 5 eixos desenvolve uma falha completa do CNC. A placa principal da CPU é identificada. O A16B-3200-0060 é fornecido e equipado com as placas opcionais existentes e módulos de memória reinstalados, restaurando a operação completa do CNC de 5 eixos.

Manutenção do torno multitorre série 15 TB:Um complexo centro de torneamento de torre dupla com eixo Y e subfuso — executando a plataforma da Série 15-TB — requer a substituição da placa principal. A placa A16B-3200-0060 Level-Up Main-C restaura a capacidade total de multieixos.

Perguntas frequentes

Q1: Qual é a diferença entre as Séries 15-A e 15-B, e esta placa se aplica a ambas?

O A16B-3200-0060 é descrito especificamente para a plataforma 15-B (F15-TB, F15-MB). A Série 15-A foi a geração de hardware anterior; 15-B seguido com hardware atualizado. As placas principais destas duas gerações de hardware não são intercambiáveis. Confirme a geração do hardware CNC da máquina na placa de identificação antes de fazer o pedido.

Q2: A substituição do A16B-3200-0060 apaga os parâmetros do CNC?

Os parâmetros CNC da Série 15-B residem em módulos SRAM – placas plug-in separadas da placa CPU principal. Se os módulos SRAM forem transferidos intactos para o A16B-3200-0060 substituto, todos os parâmetros serão preservados. Se os módulos SRAM também estiverem danificados, será necessária uma restauração completa dos parâmetros do backup. O backup regular de todos os parâmetros e programas da Série 15-B é uma prática preventiva essencial.

Q3: Quais placas opcionais são conectadas ao A16B-3200-0060?

A arquitetura opcional da Série 15-B varia de acordo com a configuração da máquina. Placas opcionais típicas instaladas ou conectadas à placa principal da CPU incluem: placas de interface servo, placas de processador gráfico, placas de comunicação (RS-232C, Ethernet) e placas de extensão PMC. Todas essas placas devem ser reinstaladas corretamente na placa principal substituta para que o sistema opere com sua capacidade total configurada.

Q4: O A16B-3200-0060 também é usado na Série 150?

A Série 150 da FANUC é uma variante de elevado número de eixos da plataforma Série 15 utilizada em linhas de transferência e aplicações multieixos. A aplicação do A16B-3200-0060 às configurações da Série 150 depende da variante de hardware específica do controlador da Série 150. Confirme na documentação de hardware aplicável antes de fazer o pedido de uma aplicação da Série 150.
