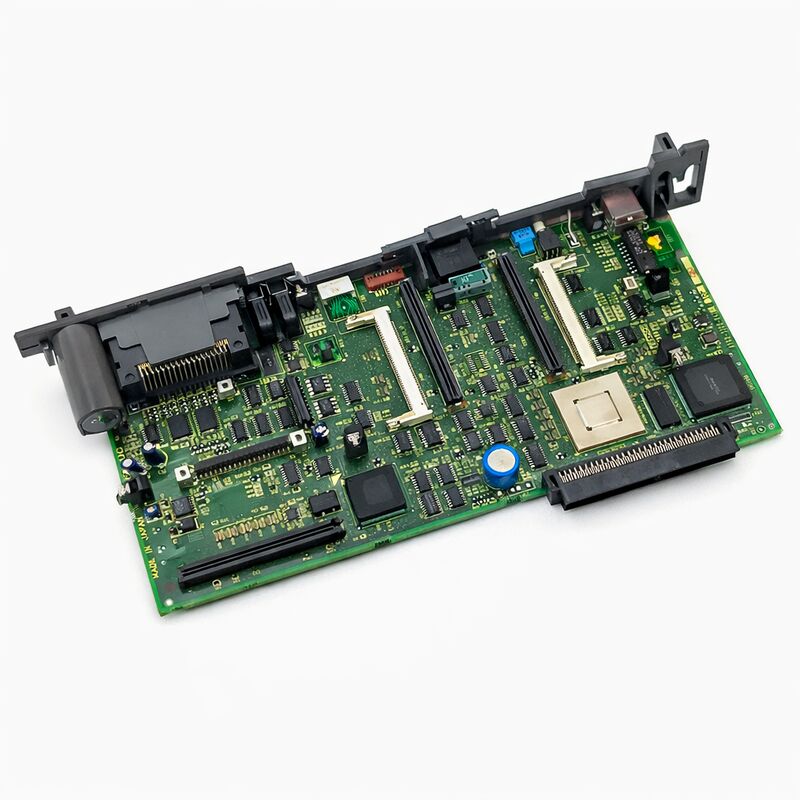

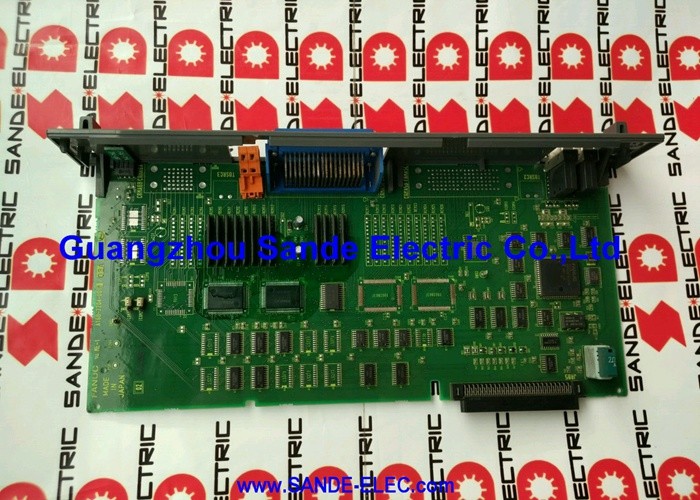

FANUC A16B-3200-0325 | Placa Principal da CPU, Série 18i-A / 180i-A — Autônoma, Origem Japão, Descontinuada

Número da Peça: A16B-3200-0325

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa Principal da CPU (Placa Principal Autônoma)

Sistemas Compatíveis: FANUC Série 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

Status: Descontinuado pelo Fabricante

Visão Geral

A A16B-3200-0325 é a placa principal da CPU para os sistemas CNC FANUC Série 18i-A e 180i-A. É a placa central da arquitetura de controle autônoma do Modelo A 18i / 180i — a placa central na qual as placas de processador da CPU, módulos de driver FSSB, placas gráficas, módulos de memória e outras placas de encaixe são montadas.

O controle CNC autônomo completo é construído em torno desta placa principal.

As designações 18i e 180i cobrem a geração CNC da série i de desempenho médio a alto da FANUC.

Esses controladores foram projetados para centros de usinagem, centros de torneamento, máquinas-ferramenta compostas e outras aplicações multieixos que exigem uma plataforma de controle capaz, mas compacta. As sub-designações 18i-MA e 18i-TA indicam variantes de centro de usinagem e centro de torneamento, respectivamente.

A designação 180i cobre a versão CNC aberta da mesma plataforma de hardware, integrando funções de PC ao lado do núcleo CNC.

Esta placa foi descontinuada pela FANUC. É encontrada em gabinetes de sistemas autônomos comumente identificados por números de peça de unidade de sistema A02B-0266-Bxxx, entre outros. A placa é fornecida sem placas periféricas de encaixe — cada placa de encaixe é um componente separado com seu próprio número de peça.

Especificações Principais

Arquitetura Autônoma

A A16B-3200-0325 é a placa principal para a configuração CNC autônoma da FANUC. Em um controle autônomo, a eletrônica CNC é alojada em um gabinete separado do painel do operador. A placa principal é o backplane desta unidade de controle.

Placas de encaixe para processamento da CPU, comunicação de servo FSSB, gráficos e memória se conectam à placa principal dentro do gabinete autônomo.

Isso contrasta com o design montado em LCD da FANUC, onde a placa principal da CPU se integra à montagem do painel do operador atrás da tela de exibição.

A arquitetura autônoma oferece mais flexibilidade de expansão — mais slots de encaixe acomodam uma gama mais ampla de placas de opção — e é a configuração usada para aplicações de máquinas-ferramenta mais complexas com alta carga de opções.

A A16B-3200-0325 é a versão Modelo A da placa principal 18i/180i.

Uma placa principal Modelo B posterior usa um número de peça diferente (A16B-3200-0421 e relacionados). As duas não são intercambiáveis — a arquitetura da placa de encaixe e as definições dos conectores diferem entre o Modelo A e o Modelo B.

Sempre confirme a geração do modelo antes de adquirir uma substituição.

Contexto da Plataforma 18i / 180i

A Série 18i-A foi uma plataforma CNC de médio porte capaz para sua geração. Ela lidava com quatro a seis eixos de forma eficaz, suportava um amplo conjunto de opções e foi implantada em uma ampla gama de tipos de máquinas-ferramenta fabricadas nas décadas de 1990 e 2000.

Muitas dessas máquinas permanecem em produção ativa hoje.

A variante 180i-A adiciona funcionalidade Open CNC — um ambiente de PC baseado em Windows rodando ao lado do kernel CNC no mesmo hardware. Isso permitiu que os fabricantes de máquinas desenvolvessem interfaces de operador personalizadas e aplicações de gerenciamento de dados.

O hardware da placa principal é o mesmo; a diferença está no software e no hardware de PC adicional instalado no rack de controle.

Tanto a 18i-A quanto a 180i-A dependem da A16B-3200-0325 como sua placa principal. Quando esta placa falha, todo o controle falha com ela.

A substituição restaura o hardware de controle ao status operacional, com as placas de encaixe e o software sendo recarregados para completar o sistema.

Placa Fornecida Sem Placas de Encaixe

A A16B-3200-0325 é apenas a placa principal. Nenhuma das placas de encaixe — placa de CPU, módulo FSSB, placa gráfica, memória FROM/SRAM, DRAM — está incluída.

Estes são componentes separados, cada um com seus próprios números de peça.

Ao substituir esta placa principal, as placas de encaixe do sistema original podem ser normalmente transferidas para a substituição, desde que não estejam danificadas.

Se as placas de encaixe foram danificadas no evento que causou a falha da placa principal, elas devem ser adquiridas separadamente.

Confirme a condição de cada placa de encaixe antes de instalá-las na nova placa principal.

FAQ

P1: O controle autônomo 18i-A não inicializa. Todos os LEDs na placa principal estão apagados. Onde o diagnóstico deve começar?

Uma placa principal com todos os LEDs apagados na inicialização indica que nenhuma energia de controle está chegando à placa. Verifique a fonte de alimentação do controle — tipicamente uma placa de fonte de 5V / 24V dentro do gabinete autônomo.

Verifique se a tensão de entrada da fonte de alimentação está correta e se suas tensões de saída estão dentro das especificações.

Uma placa de fonte de alimentação defeituosa é muito mais comum do que uma placa principal defeituosa na inicialização. Se a fonte de alimentação for confirmada como boa e os LEDs permanecerem apagados, a placa principal se torna o candidato a falha.

P2: O controle liga e exibe a tela de inicialização FANUC, mas não prossegue para a operação normal. Qual é a causa usual?

O travamento na tela de inicialização em sistemas 18i-A é tipicamente um problema de FROM ou SRAM — ou o módulo FROM não pode ser lido corretamente, o conteúdo do FROM está corrompido, ou os dados SRAM (parâmetros) são inválidos. Acesse o menu de inicialização e verifique o status do módulo FROM.

Tente uma verificação do FROM na tela de inicialização. Se o FROM falhar na verificação, o módulo FROM requer atenção antes que a operação normal possa ser retomada.

P3: Placas de encaixe de um sistema 18i-B (Modelo B) podem ser usadas na A16B-3200-0325 (Modelo A)?

Não. As placas de encaixe do Modelo A e do Modelo B não são intercambiáveis. As definições dos conectores, os formatos das placas e, em alguns casos, as versões de software diferem entre as duas gerações de modelos.

Use apenas placas de encaixe compatíveis com o Modelo A com a placa principal A16B-3200-0325. Identifique as placas do Modelo A na lista de peças original da máquina ou nas etiquetas das placas atualmente instaladas.

P4: Após substituir a A16B-3200-0325, os parâmetros são transferidos automaticamente das placas de encaixe?

Os parâmetros são armazenados no módulo SRAM — uma placa de encaixe. Se o módulo SRAM não estiver danificado e for transferido para a nova placa principal, os parâmetros que ele contém estarão disponíveis após a substituição.

A bateria SRAM deve estar funcional para ter retido os dados durante quaisquer períodos de desligamento durante o reparo.

Sempre verifique se os parâmetros estão corretos e completos após qualquer substituição de placa antes de retornar a máquina à produção.

P5: A máquina executa a variante 18i-MA. A A16B-3200-0325 também é adequada para as variantes 18i-TA e 180i?

Sim. A A16B-3200-0325 é a placa principal para a plataforma Série 18i-A / 180i-A em suas variantes — 18i-MA, 18i-TA, 180i-MA, 180i-TA e outras dentro da geração Modelo A.

A variação entre os subtipos de centro de usinagem (MA) e centro de torneamento (TA) está principalmente na configuração do software e nos parâmetros, não no hardware da placa principal.

A placa em si é comum em toda a plataforma.
