| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-3200-0425 |
Número da parte:A16B-3200-0425
Fabricante:FANUC Corporation (Japão)
Tipo de produto:PCB da CPU principal (separado / autônomo)
Série do quadro:A16B-3200
Descrição:PCB F21i-B DPL CPU principal separada
Sistemas compatíveis:Controladores CNC da série 21i-B FANUC
Aplicação:Placa de processamento central para CNC da série 21i-B

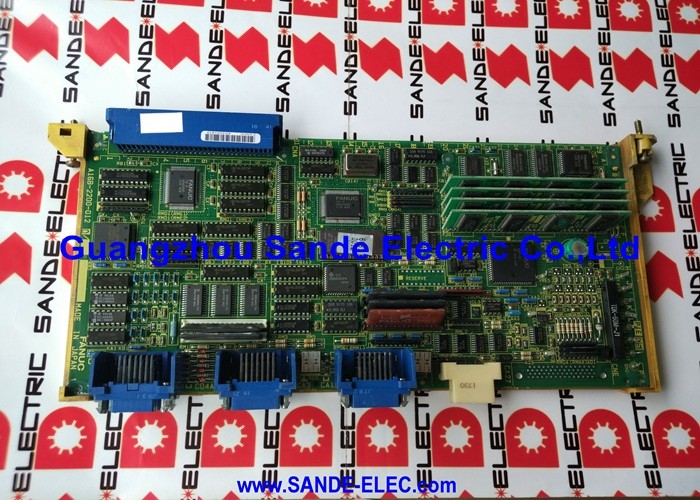

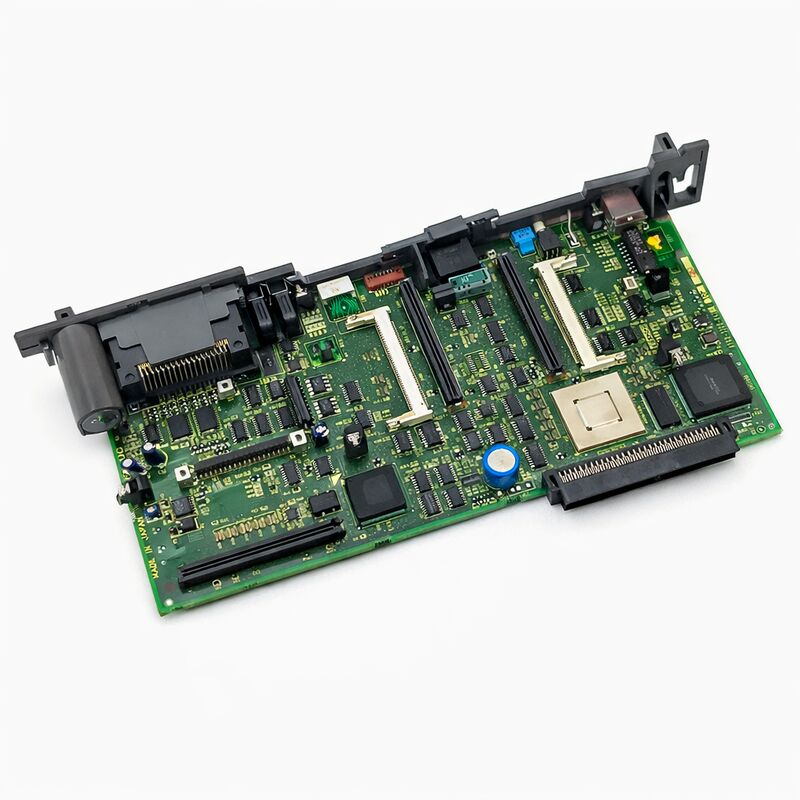

A A16B-3200-0425 é a principal CPU PCB para a série 21i-B CNC da FANUC ′′ a "F21i-B DPL Separate Main CPU" que serve como o núcleo central de processamento do controlador 21i-B.
A 21i-B é a plataforma CNC compacta e econômica da FANUC da série i,posicionado para máquinas-ferramenta de pequeno a médio porte, em que não é necessária a plena capacidade das máquinas 16i ou 18i, mas se deseja a elevada fiabilidade e desempenho de usinagem da arquitetura da série i.
The "separate" designation in the board's description indicates this is the standalone main CPU board — a distinct board design from the display-integrated versions where the CPU and display electronics share a single PCB.
Na configuração separada DPL (Display), a placa principal da CPU lida com todo o processamento do controlador de forma independente, conectando-se à unidade de exibição através de conexões de interface definidas.
Esta separação simplifica a substituição: a placa da CPU pode ser alterada independentemente do hardware do ecrã.
A série A16B-3200 é a família de placas de CPU principais da FANUC que abrange várias gerações de controladores CNC e robôs da série i.
Dentro desta família, o A16B-3200-0425 é específico para a plataforma 21i-B. É a placa que executa o software operacional do CNC, executa a lógica da escada PMC, gerencia a memória e as interfaces de E/S,e coordena todas as funções do controlador através do plano de fundo.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-3200-0425 |
| Fabricante | Corporação FANUC |
| Tipo de produto | PCB da CPU principal (separado) |
| Série de painéis | A16B-3200 |
| Descrição | F21i-B DPL CPU principal separada |
| Sistemas compatíveis | FANUC Série 21i-B CNC |
| Aplicação | Processamento do controlador central |
| Origem | Japão |
| Temperatura de funcionamento | 0 45°C |
| Temperatura de armazenamento | -20 60°C |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
A Série 21i-B da FANUC faz parte da geração da série i-B, a segunda iteração da arquitetura da série i que seguiu os modelos originais i-A.
A designação 21i indica a plataforma compacta da FANUC da série i,Optimizado para máquinas-ferramenta que exigem a qualidade e a fiabilidade da série i, mas que podem funcionar num número de eixos e em um conjunto de características menores em comparação com as máquinas-ferramentas 16i e 18i.
O 21i-B serve tornos, centros de usinagem de pequeno a médio porte e máquinas multifunção onde a configuração típica envolve dois a quatro eixos controlados.
O ambiente de programação do controlador G-code padrão, macro FANUC B e a interface familiar do operador é idêntico às plataformas maiores da série i,assegurar que os programas de peças e os procedimentos do operador sejam transferidos entre tipos de máquinas sem requalificação.
A placa principal da CPU é o componente mais crítico deste controlador.
Tudo o que o controlador faz - interpolação do motor, execução do PMC, resposta do painel do operador, acesso ao armazenamento do programa, comunicação com os servoamplificadores - flui através desta placa.O controlador não funciona, e a máquina que controla para completamente.
A designação "DPL Separate" fornece uma distinção fundamental sobre a arquitetura desta placa.a electrónica da CPU e a electrónica do controlo do ecrã foram combinadas numa única placa-mãe.
O painel de exibição ligado directamente a esta placa combinada.
O projeto separado mantém o processamento da CPU em uma placa e a interface de exibição em outra.
Isso tem vantagens práticas de manutenção. Se a eletrônica do ecrã falhar, a placa da CPU não precisa de substituição e vice-versa.
Se a placa da CPU falhar enquanto o ecrã estiver funcionando, a substituição é direcionada apenas para a placa da CPU.
Esta abordagem de reparação direcionada reduz tanto o custo como o tempo de execução para que a máquina volte a funcionar.
Ele também permite diferentes configurações de exibição com a mesma placa de CPU. O 21i-B com diferentes tamanhos ou tipos de exibição pode usar a mesma placa de CPU principal.com apenas os componentes de interface de exibição diferentes.
A substituição do A16B-3200-0425 requer um procedimento de restauração de dados após a alteração do hardware.A nova placa da CPU começa com o seu FROM contendo o software de fábrica a versão do sistema operacional CNC apropriado para o 21i-B.
Mas os dados específicos da máquina todos os parâmetros que definem como o controlador se comporta para esta máquina específica, o programa escada PMC que implementa a lógica de automação da máquina,e os programas de parte armazenados devem ser restaurados a partir de backup.
Antes de remover a placa de CPU original, é essencial um backup completo de todos os dados da máquina.
O backup deve incluir parâmetros CNC, parâmetros PMC, dados de escada PMC, dados de compensação de erro de passo e quaisquer programas armazenados.
Com um backup completo disponível, a restauração de dados após a substituição da placa é um processo definido.
Sem reforços,A recuperação da máquina para o seu estado original requer a reconstrução do parâmetro definido a partir da documentação um processo demorado que requer um conhecimento íntimo da configuração da máquina.
Antes de concluir que o A16B-3200-0425 falhou, uma verificação de diagnóstico estruturada identifica se a falha está realmente na placa principal da CPU ou em um componente conectado.As tensões de alimentação da placa devem estar dentro das especificações uma fonte de alimentação falha geralmente produz sintomas parecidos com a placa da CPU.
O assento do conector deve ser confirmado. Um conector de plano traseiro que esteja parcialmente desligado pode causar falha na comunicação do barramento da placa da CPU sem qualquer falha na própria placa.Os módulos de memória FROM/SRAM montados na placa devem ser verificados se existem lugares.
Se o controlador produzir um alarme ao ligar que identifique uma área de função específica, a documentação do código de alarme mapeia essa função para a placa associada.
Uma falha na placa da CPU geralmente produz alarmes que impedem qualquer progresso de inicialização. O controlador não pode concluir sua auto-verificação e exibe um código de erro em estágio inicial.
P1: O controlador 21i-B mostra um alarme de erro de RAM ao ligar após uma falha de energia.
Um erro de RAM após uma falha de alimentação indica mais comumente perda de dados SRAM devido ao esgotamento da bateria. A bateria que mantém dados de parâmetros durante o desligamento foi esgotada.Isto é uma falha de bateria.Não é uma falha na placa da CPU.
Verifique a tensão da bateria e substitua se estiver abaixo do limite de retenção.
Somente se o alarme persistir após a substituição da bateria e a restauração dos parâmetros deve suspeitar-se da placa da CPU.
P2: Após um evento de relâmpago, o controlador 21i-B não se liga. Nenhum LED ilumina na placa principal da CPU. A placa está danificada?
Verifique primeiro a unidade de alimentação do controlador.
Se a fonte de alimentação não está a fornecer tensões corretas para a placa da CPU, a placa não mostrará sinais de vida, mesmo que a própria placa esteja intacta.
Medir as tensões de alimentação na entrada de energia da placa antes de concluir que a placa é defeituosa.
P3: Foi instalado um A16B-3200-0425 de substituição e o controlador agora inicia, mas várias funções da máquina se comportam incorretamente. Os parâmetros foram restaurados a partir do backup. O que deve ser verificado?
Incorrect machine behaviour after parameter restore suggests either the backup was incomplete (some parameter groups were not captured) or the FROM software version on the replacement board differs from the original.
Uma versão diferente do FROM pode ter padrões de parâmetros que substituem alguns valores restaurados ou pode interpretar alguns valores de parâmetros de forma diferente.
Comparar a versão FROM na placa de substituição com o original. Se eles diferem, carregar a versão correta FROM é o primeiro passo antes de mais resolução de problemas de parâmetros.
P4: A máquina está numa instalação remota sem o apoio imediato da FANUC. Como se pode confirmar a falha da placa da CPU antes de encomendar uma substituição?
A confirmação de uma falha na placa da CPU sem placas de substituição disponíveis é desafiadora. Documente os códigos exatos de alarme exibidos e sua sequência durante a tentativa de inicialização.Verifique os indicadores de LED da placa ¢ a maioria das placas de CPU FANUC tem LEDs de diagnóstico que mostram o estágio em que o início falha.
Contrastar os estados dos LED e os códigos de alarme com o manual de manutenção do controlador.
Os diagramas de fluxo de diagnóstico dos defeitos da placa da CPU no manual de manutenção são o guia mais confiável para o diagnóstico remoto.
P5: O A16B-3200-0425 é compatível com qualquer controlador da série 16i ou 18i, ou é específico apenas para o 21i-B?
A A16B-3200-0425 é descrita especificamente como a CPU principal separada F21i-B DPL.
As placas 16i, 18i e 21i utilizam diferentes especificações principais de placa da CPU dentro da série A16B-3200e conectividade periférica diferem entre estas famílias de controladores.
O A16B-3200-0425 não é compatível com controladores 16i ou 18i. Instalá-lo em um controlador não-21i-B resultaria em falha de inicialização e potencial conflito de hardware.
