| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-3200-0429 |
Número da parte:A16B-3200-0429
Fabricante:FANUC Corporation (Japão)
Tipo de produto:PCB da CPU principal independente
Série do quadro:A16B-3200
Descrição:i-B Controle autônomo CPU principal PCB PCB CPU principal (#18i/180i Modelo B)

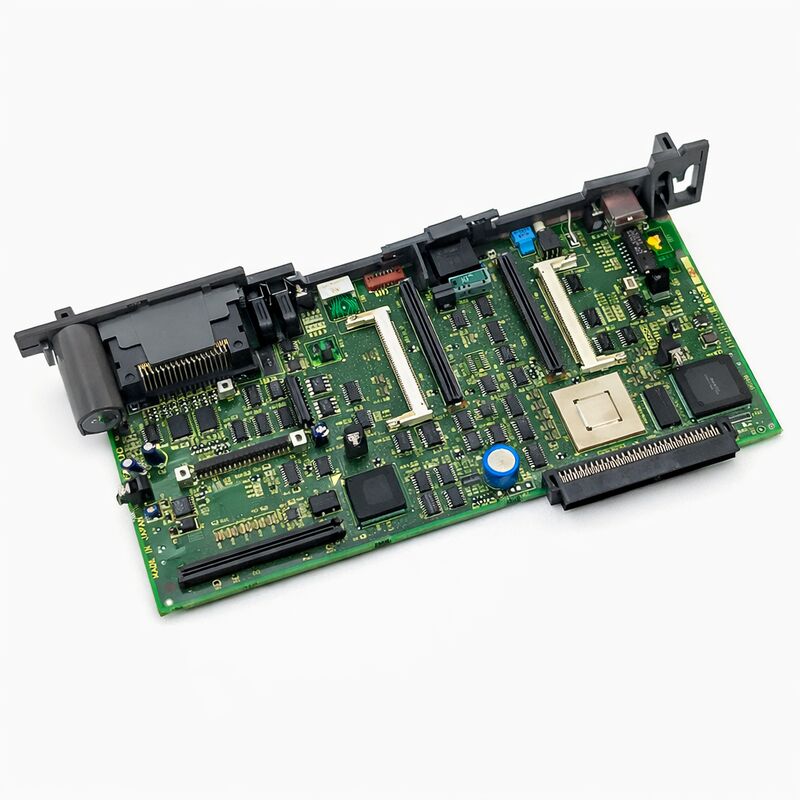

O A16B-3200-0429 é o PCB principal da CPU independente para os controladores CNC da série 18i e 180i do modelo B da FANUC.É a placa no centro do controlador i-B o único PCB que transporta o processador principal, o controlador FSSB (Fiber-optic Servo Serial Bus) para a comunicação de servo-drives e o processador gráfico para a tela do operador, todos integrados numa placa com plug-in FROM, SRAM,e módulos de memória DRAM.
Os 18i-B e 180i-B estavam entre as plataformas CNC de alto desempenho mais amplamente implantadas de sua geração.
O 18i-B serviu centros de usinagem e centros de torneamento que exigiam mais capacidade de eixo e processamento mais rápido do que o 21i oferecido,enquanto o 180i-B estendeu a mesma arquitetura para centros de usinagem de grande formato e aplicações multi-fuso.
Ambas as plataformas dependiam desta placa de CPU principal para cada função de controle ∙ interpolação do programa, execução de escada PMC, geração de comando servo, controle do fuso,e gerenciamento de interface do operador todos se originam aqui.
A designação "standalone" distingue esta placa da versão montada em LCD da mesma geração.separado da unidade de exibição.
Um cabo conecta a placa autônoma ao conjunto de exibição. Esta separação proporciona flexibilidade de manutenção: a placa de CPU e a unidade de exibição podem ser mantidas independentemente,e o mesmo tipo de placa de CPU serve instalações com diferentes configurações de exibição.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-3200-0429 |
| Fabricante | Corporação FANUC |
| Tipo de produto | PCB da CPU principal independente |
| Série de painéis | A16B-3200 |
| Sistemas compatíveis | Série 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| Arquitetura | Autônomo (unidade separada da exibição) |
| Interface de serviço | FSSB (Fibra Óptica Servo Serial Bus) |
| Módulos de memória | FROM, SRAM, DRAM (tipo plug-in) |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Temperatura de armazenamento | -20 70°C |
| Humidade | Não condensante, 20~80% RH |
| Situação | Descontinuado pelo fabricante |
| Pós-instalação | Requer recarga completa do parâmetro e do programa |
A série 18i-B representa a segunda geração do CNC da série i da FANUC.
A geração B aperfeiçoou a plataforma processamento de CPU mais rápido, capacidade de memória expandida, funções de usinagem de alta velocidade aprimoradas e nano-interpolação melhorada para trabalho de contorno de precisão.
Para as máquinas-ferramenta que usaram o 18i-B, as melhorias em relação à geração A foram concretas e mensuráveis.Tempos de ciclo em peças de contornos complexos reduzidos porque o controlador poderia processar mais blocos de programa por segundo.
A precisão de contorno melhorou porque a maior taxa de processamento reduziu o erro de interpolação em caminhos circulares e espirais de ferramentas.
O 18i-B tornou-se o controlador de escolha para centros de usinagem de ponta na indústria automotiva, aeroespacial,e setores de molde a impressão em que essas diferenças de desempenho afetaram diretamente a qualidade e a taxa de produção das peças.
O A16B-3200-0429 é o que forneceu este desempenho. Todo o trabalho computacional do 18i-B os algoritmos de controle de servo, a lógica PMC, a interpolação é executado nesta placa.Quando o quadro funciona corretamenteNada disto é visível.
A máquina funciona, as peças são precisas e a produção continua.
O A16B-3200-0429 inclui o controlador FSSB que gere a comunicação por servo entre o CNC e os módulos de servoamplificador.O FSSB (Fiber-optic Servo Serial Bus) transmite comandos de posição e recebe feedback do codificador através de fibra óptica, método de comunicação à prova de ruído que substituiu as interfaces analógicas PWM das gerações anteriores do FANUC CNC.
Ter o controlador FSSB integrado na placa principal da CPU significa que a servocomunicação e a interpolação CNC estão fortemente acopladas na mesma placa.O ciclo de actualização do servo é sincronizado directamente com o ciclo de processamento CNC.
Esta estreita integração é parte do que dá ao 18i-B as suas características de desempenho do servo.
Quando o A16B-3200-0429 falha, os alarmes de comunicação FSSB muitas vezes aparecem em todos os eixos simultaneamente porque o controlador FSSB para todos os servoamplificadores conectados reside nesta única placa.
Este padrão, em que todos os eixos perdem a comunicação FSSB de uma vez em vez de um eixo de cada vez,é um dos indicadores de que a falha está na placa principal da CPU e não em um servo amplificador individual ou cabo de fibra.
A substituição do A16B-3200-0429 requer um procedimento completo de restauração de dados. Os módulos de memória da nova placa começam em um estado padrão de fábrica.mas cada parâmetro específico da máquina na SRAM está em branco.
Os parâmetros que devem ser restaurados abrangem todos os aspectos da configuração da máquina: limites de movimento do eixo, ajustes de ganho do servo, parâmetros do fuso, temporizador do PMC e valores pré-definidos do contador,Tabelas de compensação dos erros de passo, registos de deslocamento de ferramentas e o programa completo de escadas PMC.
Sem estes dados, o controlador recusa-se a ligar ou funciona de uma forma que não corresponde à máquina que controla.
Os controladores FANUC 18i-B suportam um backup completo através do menu de arranque CNC e através das funções de E/S de dados.
Para máquinas sem um backup atual, tentar substituir a placa antes de criar uma é um risco significativo.É um processo demorado e propenso a erros que normalmente requer apoio técnico da FANUC.
Q1: Todos os eixos de servo mostram simultaneamente alarmes de comunicação FSSB. Os cabos de fibra e os amplificadores de servo foram verificados e estão intactos.
Os alarmes FSSB simultâneos em todos os eixos com cabos e amplificadores confirmados são fortemente implicados no controlador FSSB na placa principal da CPU.Todos os canais FSSB do eixo compartilham o controlador FSSB no A16B-3200-0429.
Uma falha neste circuito comum afeta todos os canais de uma só vez.
Se os alarmes persistirem, a substituição da placa é a ação adequada.
P2: O controlador 18i-B não consegue completar sua sequência de inicialização e exibe um alarme do sistema. O código de alarme indica um erro de leitura FROM. A placa principal da CPU falhou?
Um erro de leitura de FROM aponta para o módulo FROM a placa de memória flash plug-in que contém o software operacional CNC e não necessariamente para a placa principal da CPU em si.
O módulo FROM é um componente separado que se insere numa tomada do A16B-3200-0429.
Se o erro persistir com o módulo correctamente instalado, o próprio módulo FROM pode estar defeituoso.
Somente se um novo módulo FROM não resolver o erro, a placa principal da CPU deve ser suspeita.
Q3: O construtor da máquina requer uma versão específica do software CNC. Um A16B-3200-0429 reformado está disponível, mas sua versão FROM é desconhecida. Como deve ser tratado?
A versão FROM determina as características do software CNC, os intervalos de parâmetros e a compatibilidade PMC.identificar a versão FROM no quadro, lendo seu rótulo ou verificando a tela de informações do sistema CNC durante a inicialização.
Se a versão FROM não corresponder às exigências da máquina, deve ser adquirido e instalado um módulo FROM com a versão correta.
Os outros componentes da placa principal da CPU são independentes da versão; apenas o conteúdo FROM precisa corresponder ao requisito de software da máquina.
Q4: Após a instalação de um A16B-3200-0429 de substituição e a restauração de todos os parâmetros, certos parâmetros de servo do eixo produzem alarmes de servo durante o funcionamento.
O alarme de servo após a restauração dos parâmetros com uma nova placa normalmente significa que alguns valores dos parâmetros de servo estão incorretos.
A causa mais comum é que a versão do software de servo no FROM da nova placa difere do original, e alguns números ou intervalos de parâmetros mudaram entre versões.
Rever o código de alarme, identificar o parâmetro de servo específico associado e verificar o valor desse parâmetro em relação à documentação do fabricante da máquina ou ao backup da placa original.
O ajuste dos parâmetros afectados aos valores adequados para a versão do servo-software instalado resolve geralmente este problema.
P5: A máquina 18i-B tem 15 anos e a A16B-3200-0429 foi descontinuada.
A economia depende do valor produtivo remanescente da máquina e do alcance de quaisquer outros componentes envelhecidos.Uma substituição da placa principal da CPU é direcionada e econômica se o resto do controlador ̇ os servoamplificadores, PSU, unidades de E/S ¢ está em boas condições.
Uma adaptação completa do CNC substitui todo o controlador por um equivalente moderno, eliminando a preocupação com a disponibilidade da placa antiga, mas exigindo investimento em comissionamento, reentrada de parâmetros,e potencialmente atualizado servo amplificador hardware.
Para uma máquina de 15 anos de idade, mecanicamente robusta e com uma boa justificação comercial para continuar a produção, a substituição de placas é geralmente a melhor primeira escolha.
A opção de modernização faz mais sentido quando vários componentes do controlador estão envelhecendo simultaneamente.
