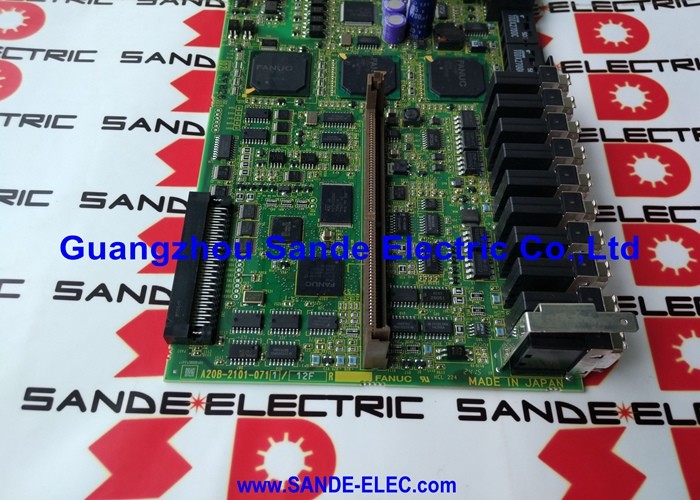

1 PC Nova placa Fanuc IO A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500 | Placa de E/S — Série 0i-B CNC, Origem Japão

Número da Peça: A16B-3200-0500

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de E/S

Série da Placa: A16B-3200

Sistemas Compatíveis: Controladores FANUC Série 0i-B CNC

Aplicação: Interface de E/S e comunicação de dados

Visão Geral

A A16B-3200-0500 é a placa de circuito impresso de E/S comumente usada no controlador CNC FANUC Série 0i-B. O 0i-B — a segunda geração da família compacta 0i CNC da FANUC — foi amplamente adotado em centros de torneamento e centros de usinagem durante sua era de produção.

A Placa de E/S é a placa responsável pela interface de entrada e saída digital entre o controlador CNC e a fiação de campo da máquina-ferramenta.

Cada leitura de sensor e cada saída de relé do programa de ladder PMC passa por esta placa em seu caminho entre a lógica do controlador e a máquina física.

O 0i-B foi projetado para desempenho CNC completo e econômico em um pacote compacto.

Trouxe a capacidade da série i da FANUC para máquinas onde o 16i ou 18i de tamanho normal seria excessivo.

A Placa de E/S nesta arquitetura executa a mesma função de interface de campo que as Placas de E/S em sistemas FANUC maiores, dimensionada para os requisitos de E/S do 0i-B.

A A16B-3200-0500 é a placa que executa essa função.

Na estrutura modular do controlador 0i-B, a Placa de E/S fica ao lado da placa principal da CPU e da fonte de alimentação.

Ela roteia os sinais de entrada digital da máquina — chaves fim de curso, sensores de proximidade, pressostatos, botões do painel do operador — para o registro de entrada do PMC.

Ela aciona os sinais de saída do PMC — válvulas solenoides, bobinas de relé, habilitação do fuso, controle da bomba de refrigeração — para o hardware da máquina.

Esta interface de campo bidirecional é o propósito principal da Placa de E/S.

Especificações Principais

Arquitetura de E/S no Sistema 0i-B

O controlador 0i-B usa I/O Link — o protocolo de comunicação serial da FANUC para conectar dispositivos de E/S ao CNC.

A Placa de E/S no 0i-B participa da rede I/O Link. Sinais da fiação da máquina chegam aos conectores da Placa de E/S, são digitalizados e, em seguida, transmitidos via I/O Link para o PMC. Comandos de saída do PMC retornam via I/O Link para a Placa de E/S, que aciona o circuito de saída apropriado.

Essa arquitetura de link serial significa que a distância física entre o controlador CNC e o ponto de instalação da Placa de E/S não é limitada pelo comprimento dos fios de sinal individuais.

O cabo I/O Link transporta todos os dados de canal entre o controlador e o hardware de E/S — uma vantagem prática significativa em instalações de máquinas-ferramenta onde o gabinete CNC e o painel de controle da máquina podem ser separados por uma distância que tornaria as passagens de fios individuais impraticáveis.

A Placa de E/S processa os sinais brutos de campo — debouncing de entradas, proteção contra ruído transiente, gerenciamento de condições de curto-circuito de saída.

Esse condicionamento de sinal significa que o PMC recebe representações digitais limpas e confiáveis do estado real da máquina, em vez de sinais brutos sujeitos ao ruído e transientes de comutação de um ambiente industrial ativo.

Contexto do Sistema 0i-B

A geração do controlador 0i-B — abrangendo 0i-TB para torneamento e 0i-MB para fresamento — se encaixou no mainstream do mercado de máquinas-ferramenta durante sua era de produção. A FANUC o equipou com o motor de ladder PMC-SB7 (na variante da placa principal -0491), comunicação de servo FSSB e a interface de campo I/O Link fornecida através desta placa.

Juntos, esses definiram um sistema CNC completo e moderno.

Máquinas construídas na plataforma 0i-B permanecem em serviço de produção ativo globalmente. Peças de manutenção para essas máquinas estão em demanda consistente.

A Placa de E/S A16B-3200-0500, como uma das placas substituíveis em campo na pilha 0i-B, é adquirida quando uma falha relacionada a E/S é rastreada até a placa, em vez da fiação de campo ou dos dispositivos de E/S conectados.

Isolamento de Falhas — Placa ou Fiação?

Falhas de E/S em sistemas CNC estão entre os problemas de manutenção mais comuns, mas nem todas as falhas de E/S são rastreadas até a Placa de E/S. O primeiro passo em qualquer investigação de falha de E/S é confirmar qual elemento falhou: o dispositivo de campo, a fiação ou a placa.

As telas de diagnóstico do PMC do CNC mostram o estado em tempo real de cada canal de E/S. Se um canal ler incorretamente, monitore-o enquanto aciona fisicamente o dispositivo de campo ou mede o sinal da fiação.

Um canal que lê incorretamente quando o sinal da fiação está correto nos pontos de conexão da placa aponta para a placa.

Um canal que lê corretamente apenas quando o sinal de campo está acima de um certo limiar pode indicar um circuito de entrada degradado na placa.

Múltiplos canais de E/S falhando juntos — especialmente canais no mesmo grupo de conectores — apontam mais fortemente para uma falha na placa do que para um problema de fiação de campo, que geralmente afeta um caminho de sinal por vez.

FAQ

P1: Várias entradas pararam de ler corretamente após um surto de energia na sala da máquina. A fiação está boa. É provável que a A16B-3200-0500 esteja danificada?

Surtos de energia comumente danificam os circuitos de entrada da Placa de E/S porque as entradas se conectam diretamente à fiação de campo, onde a energia do surto se propaga.

Componentes de proteção na placa absorvem a energia do surto, mas eventos repetidos ou um surto severo podem danificar os circuitos de entrada além do estágio de proteção.

Com a fiação confirmada como boa, a placa é o próximo elemento a ser investigado.

Verifique se as entradas afetadas estão todas em um grupo de conectores — falhas agrupadas frequentemente confirmam danos na placa.

P2: O PMC da máquina 0i-B mostra um alarme, mas toda a fiação de campo testa normal. A Placa de E/S não tem danos visíveis. A placa pode estar com defeito sem sinais visíveis?

Sim. Muitas falhas na Placa de E/S — optoacopladores degradados, ICs de driver de saída falhando, conexões de terra de alta resistência — não produzem indicação física visível.

Uma placa que parece intacta ainda pode ter componentes internos defeituosos.

Se a fiação e os dispositivos de campo forem confirmados como bons, a Placa de E/S deve ser substituída como o próximo passo de diagnóstico. Instale a substituta e confirme se o alarme desaparece antes de concluir o diagnóstico.

P3: A A16B-3200-0500 de uma máquina 0i-TB pode ser usada em uma máquina 0i-MB?

O hardware da Placa de E/S serve à mesma função em ambas as configurações 0i-TB (torneamento) e 0i-MB (fresamento).

A placa em si não diferencia entre tipos de máquina — ela fornece conexão de E/S de campo para qualquer ladder PMC que esteja carregado no controlador.

Confirme se a revisão da placa e a configuração do I/O Link são compatíveis.

Se o número da peça e a revisão corresponderem, a placa é intercambiável entre instalações 0i-TB e 0i-MB.

P4: Após substituir a Placa de E/S, algumas saídas funcionam, mas outras não. O programa PMC parece correto. O que deve ser verificado?

Saídas que não funcionam após a substituição da placa com um programa PMC correto apontam para a atribuição de endereço de saída.

Confirme se o mapa de endereço Y do PMC corresponde à atribuição do conector da Placa de E/S para as saídas afetadas.

Verifique também se quaisquer parâmetros de configuração de saída no CNC que especificam atribuições de canal de saída estão definidos corretamente.

Se a atribuição de endereço for confirmada, teste os canais de saída que não funcionam diretamente com a função de saída forçada do PMC para confirmar se o hardware está respondendo.

P5: A Placa de E/S foi substituída. Agora a máquina liga, mas o I/O Link não consegue estabelecer conexão. O que isso indica?

Uma falha no I/O Link após a substituição da placa indica uma incompatibilidade de configuração do I/O Link entre a nova placa e o controlador, uma conexão de cabo I/O Link defeituosa ou uma falha na placa de substituição.

Verifique o cabo I/O Link entre a placa principal da CPU e a Placa de E/S — confirme se ambas as extremidades estão conectadas firmemente.

Confirme também se a configuração do slot I/O Link nos parâmetros do CNC corresponde ao endereço I/O Link da nova placa.

Se ambos forem confirmados como corretos, a placa de substituição pode estar defeituosa.
