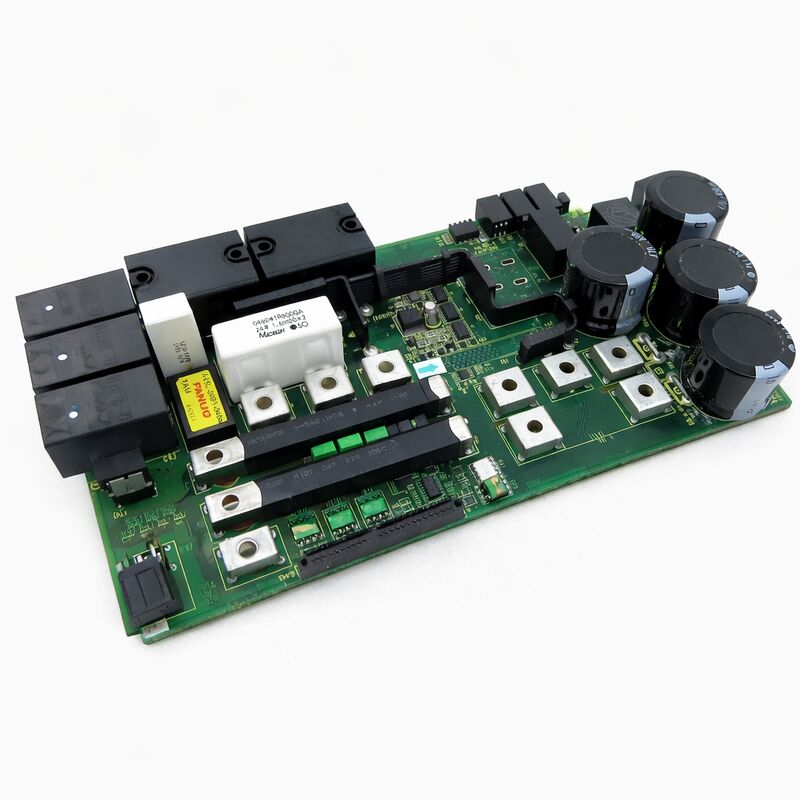

1 PC Nova placa Fanuc IO A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513 | Placa de Circuito Impresso de Potência da Série A16B-3200 — Automação Industrial CNC FANUC, Origem Japão

Número da Peça: A16B-3200-0513

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Potência / Placa de Fonte de Alimentação

Série da Placa: A16B-3200

Aplicação: Sistemas de controle CNC e automação industrial FANUC

Visão Geral

O A16B-3200-0513 é uma placa de circuito impresso de potência da série A16B-3200 da FANUC — a família de placas de controle que sustenta as plataformas CNC e de automação industrial da FANUC em várias gerações de máquinas-ferramenta, robôs e sistemas de produção.

As placas de potência desta série são responsáveis por gerar e distribuir as tensões CC reguladas das quais todas as outras placas do controlador dependem.

Quando a placa de potência funciona corretamente, ela é invisível — o sistema inicia, opera e para sem incidentes. Quando falha, as consequências são imediatas.

Sem placa de potência, não há operação do controlador, ponto final.

A série A16B-3200 da FANUC abrange uma ampla gama de tipos de placas funcionais: placas de CPU principais, placas de E/S, cartões de interface de servo e placas de fonte de alimentação.

A placa de fonte de alimentação ocupa uma posição de slot dedicada no rack do controlador, convertendo a alimentação de entrada nas tensões precisas que servem aos circuitos de lógica, memória, exibição e comunicação do controlador.

As tolerâncias são rigorosas. O projeto do controlador de grau industrial da FANUC especifica tensões reguladas com precisão suficiente para garantir a operação estável em toda a gama de temperaturas ambientes e condições de carga que o controlador encontra.

O A16B-3200-0513 atende à sua plataforma de controlador específica dentro da família A16B-3200.

Ele fornece a infraestrutura de energia da qual todas as outras placas desse controlador dependem, tornando-o um dos componentes mais fundamentais na pilha de hardware do sistema.

Especificações Principais

Distribuição de Energia na Arquitetura do Controlador CNC FANUC

O controlador CNC FANUC é uma montagem montada em rack de placas funcionalmente distintas. Cada placa desempenha um papel específico: a CPU principal executa o software operacional; a placa PMC executa a lógica de escada da máquina; os cartões de interface de servo comunicam-se com os amplificadores de acionamento; os módulos de memória armazenam os dados de parâmetros e programas.

Todas essas placas precisam de energia CC estável e regulada para operar. A placa de circuito impresso de potência é o que a fornece.

Na arquitetura do controlador A16B-3200, a placa de potência recebe a alimentação de entrada — tipicamente do gabinete de energia principal da máquina — e a condiciona através de reguladores de comutação, pós-reguladores lineares e estágios de filtragem nas múltiplas tensões que o backplane do controlador distribui.

Cada trilho tem uma tensão definida e uma capacidade de corrente compatível com as cargas que atende.

A placa de potência também inclui circuitos de proteção: proteção contra sobretensão que desconecta o trilho antes que a tensão excessiva possa danificar as placas downstream, proteção contra sobrecorrente que impede que um curto-circuito em um trilho se propague para outros e circuitos de soft-start que aumentam as tensões de alimentação em uma sequência controlada ao ligar.

Os indicadores LED na face frontal da placa de potência — visíveis através do painel frontal do controlador ou diretamente na placa — fornecem diagnósticos de primeiro nível.

Um trilho de alimentação fora de tolerância acende o LED correspondente. Esse feedback visual rápido é frequentemente o ponto de partida para diagnosticar se uma falha do controlador se origina na placa de potência ou em outro lugar.

Falhas da Placa de Potência e Seus Sintomas

Falhas na placa de potência produzem padrões de sintomas reconhecíveis que os distinguem de outras falhas de placas do controlador.

O modo de falha mais completo — onde a placa de potência não entrega nada — resulta em um controlador escuro: sem exibição, sem atividade de LED, sem operação de ventoinha. A máquina está completamente inerte.

Falhas parciais são mais comuns e mais diagnósticas.

Um único trilho que baixou ou falhou faz com que as placas alimentadas por esse trilho funcionem mal, enquanto as placas em outros trilhos operam normalmente.

O controlador pode inicializar parcialmente, mostrando alguma atividade na tela, e depois parar com um alarme no ponto de sua sequência de inicialização onde ele primeiro chama o trilho com falha.

Rastrear o alarme até o estágio de inicialização e, em seguida, até o trilho do qual esse estágio depende é uma maneira confiável de confirmar a placa de potência como a fonte da falha.

A degradação relacionada à idade é o principal mecanismo de falha para placas de potência em controladores de longa duração. Os capacitores eletrolíticos nos estágios do regulador de comutação e do filtro de saída perdem capacitância e ganham ESR ao longo de anos de operação em temperaturas elevadas.

O trilho de alimentação afetado desenvolve ripple que eventualmente excede a tolerância de entrada das placas downstream. Antes da falha completa, o sintoma é intermitente — reinícios inexplicáveis, corrupção de parâmetros ou comportamento errático que depende da temperatura e piora à medida que o controlador aquece em operação.

Disponibilidade de Peças Legadas

As placas da série A16B-3200 da FANUC de gerações anteriores de controladores não estão mais em produção.

A cadeia de suprimentos do mercado de reposição para essas placas — unidades excedentes testadas de máquinas desativadas, placas profissionalmente recondicionadas com capacitores restaurados e testes funcionais, e serviços de reparo para falhas específicas em nível de componente — é a principal fonte de substituição.

Ao adquirir um A16B-3200-0513 de substituição, confirme o número exato da peça na etiqueta da própria placa.

As placas de potência dentro da série A16B-3200 que diferem por um dígito de sufixo podem ter especificações de trilho de tensão, arranjos de conectores ou classificações de potência diferentes. A semelhança física não é um indicador confiável de compatibilidade.

FAQ

P1: O controlador FANUC liga, mas desliga após alguns minutos de operação. Nenhum código de alarme é exibido antes do desligamento. O A16B-3200-0513 pode ser o responsável?

O desligamento térmico após um período de aquecimento é um sintoma clássico de capacitores eletrolíticos envelhecidos no estágio do regulador de comutação da placa de potência.

À medida que os capacitores envelhecem, sua ESR aumenta com a temperatura.

Quando a placa aquece, o aumento da ESR faz com que o ripple da fonte exceda o limite que aciona a proteção contra sobretensão ou subtensão, desligando o sistema.

Este sintoma aparecendo após um período de operação normal, de outra forma, implica fortemente a placa de potência como a fonte da falha.

P2: Após um evento de surto de energia, o controlador não liga. A alimentação de entrada foi confirmada como normal. A placa de potência provavelmente está danificada?

Eventos de surto de energia frequentemente danificam as placas de potência.

A tensão do surto chega aos terminais de entrada da placa de potência antes que a proteção da placa possa responder.

Os componentes mais vulneráveis são os diodos retificadores de entrada, os capacitores do filtro de entrada e os transistores de comutação primários.

Todos esses estão localizados na placa de potência. Se a alimentação de entrada for confirmada como normal e o controlador não apresentar sinais de vida, a placa de potência é a primeira suspeita. Verifique quaisquer fusíveis acessíveis na placa antes de solicitar uma substituição.

P3: Um eixo do CNC apresenta alarmes de servo enquanto os outros eixos estão normais. Todos os indicadores LED de energia no A16B-3200-0513 estão verdes. A placa de potência ainda pode estar com defeito?

Um alarme de servo de eixo único com todos os trilhos de energia mostrando normal é improvável que se origine na placa de potência.

A placa de potência fornece trilhos para todas as placas simultaneamente — um trilho com falha afetaria várias placas, não apenas um eixo.

Alarmes de eixo único apontam para o amplificador de servo para esse eixo, o motor, o cabo de feedback ou o circuito de interface de servo específico para esse eixo. A placa de potência pode ser descartada como uma causa provável neste caso.

P4: Como um A16B-3200-0513 sobressalente deve ser armazenado para preservar sua funcionalidade?

Armazene na embalagem antiestática original. Mantenha temperatura ambiente estável e baixa umidade relativa.

Evite ciclos de temperatura, que estressam as juntas de solda nos componentes de montagem em superfície da placa.

Se a placa estiver em armazenamento por mais de alguns anos, inspecione os capacitores eletrolíticos em busca de sinais visíveis de degradação — topos inchados ou vazamento de eletrólito — antes de instalá-la em uma máquina de produção.

Para armazenamento de longo prazo, a reforma periódica dos capacitores eletrolíticos estende sua vida útil.

P5: Um A16B-3200-0513 recondicionado está disponível. O que um recondicionamento confiável deve incluir para uma placa de potência deste tipo?

Um recondicionamento adequado da placa de potência inclui a substituição de todos os capacitores eletrolíticos por novos componentes que correspondam à especificação original (ou com capacitores classificados em especificações equivalentes ou melhores), inspeção e substituição de quaisquer dispositivos de proteção com falha, teste funcional sob carga com todos os trilhos de saída medidos na corrente nominal e verificação de que a placa atende às especificações de precisão de tensão e ripple.

A limpeza cosmética e a inspeção de quaisquer danos físicos completam um recondicionamento completo.
