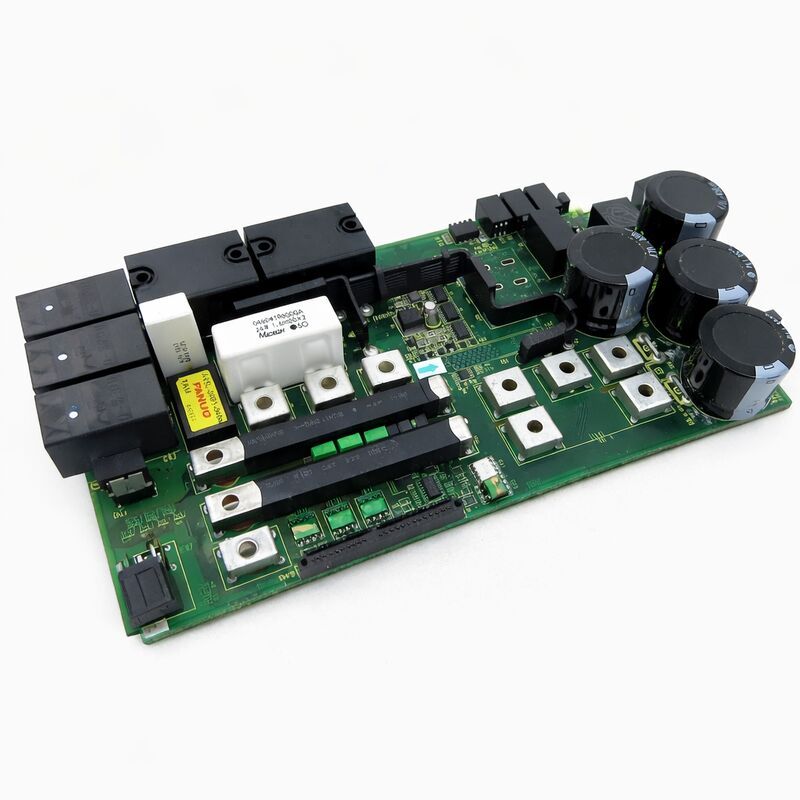

FANUC A16B-3200-0521 | Placa Principal de CPU de Controle Autônomo i-A — Sistemas CNC FANUC, Origem Japão

Número da Peça: A16B-3200-0521

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa Principal de CPU de Controle Autônomo

Série da Placa: A16B-3200

Descrição: Placa Principal de CPU de Controle Autônomo i-A

Aplicação: Sistemas de controle CNC FANUC série i-A

Observação: Programação necessária — todos os parâmetros e programas devem ser recarregados após a instalação

Visão Geral

O A16B-3200-0521 é a placa principal de CPU autônoma para os controladores CNC da série i-A da FANUC. A designação "Controle Autônomo" identifica esta como a placa de processador principal independente — a versão que lida com todo o processamento de controle CNC em uma única placa autocontida, sem a necessidade de uma sub-CPU separada ou placa de processamento secundária para completar suas funções.

Tudo o que o controlador precisa para executar seus processos principais — interpolação, execução de PMC, comunicação de servo, gerenciamento de memória e controle da interface do operador — origina-se desta placa.

Dentro da série A16B-3200 da FANUC, a designação i-A coloca esta placa na primeira geração das plataformas CNC da série i da FANUC.

A série i representou um avanço significativo em relação à série B anterior — processadores mais rápidos, maior precisão, contagens de eixos expandidas, mais armazenamento de programas e a introdução do FSSB (Fiber-optic Servo Serial Bus) como a interface padrão de comunicação de servo.

O A16B-3200-0521 é a placa principal de CPU que realizou essas capacidades na configuração de controlador autônomo.

O design da placa "autônoma" é uma de duas abordagens arquitetônicas na série i: autônoma (onde a placa principal de CPU é uma unidade completa e independente) e montada em LCD (onde a CPU e o display são integrados).

A versão autônoma permite que a placa principal de CPU seja substituída independentemente da unidade de display, e permite que a mesma placa de CPU seja usada com diferentes configurações de display.

Essa flexibilidade é uma das razões pelas quais a placa autônoma foi a escolha preferida para instalações de máquinas-ferramenta maiores e mais complexas.

Especificações Principais

CNC Geração i-A — O Contexto da Plataforma

Os CNCs FANUC da geração i-A foram amplamente implantados na indústria de máquinas-ferramenta do final dos anos 1990 até meados dos anos 2000.

Esta geração alimentou uma grande população de centros de usinagem, centros de torneamento, retificadoras e máquinas de produção multieixos que permanecem em serviço produtivo hoje.

A placa principal de CPU i-A é o núcleo do controlador — sem ela funcionando corretamente, a máquina não opera.

A configuração autônoma usada no A16B-3200-0521 coloca a placa principal de CPU no rack do controlador, conectada ao backplane F-BUS.

O backplane distribui energia e comunicação para todas as placas no rack — placas de interface de servo, módulos de memória, placas PMC, placas de E/S e módulos gráficos se conectam a este barramento compartilhado. O A16B-3200-0521 é o mestre neste barramento.

Ele inicializa o barramento na inicialização, determina quais placas estão presentes e aloca a largura de banda de comunicação entre elas.

O FSSB conecta o processamento de servo da placa principal de CPU aos módulos amplificadores de servo através de cabo de fibra óptica.

Esta interface óptica de alta velocidade fornece os comandos de posição do servo e recebe o feedback do encoder do motor nas altas taxas de atualização que a usinagem multieixo precisa exige.

O A16B-3200-0521 contém os circuitos de interface FSSB que tornam essa comunicação de servo de alta velocidade possível.

Arquitetura Autônoma vs. Montada em LCD

A placa autônoma e a placa montada em LCD servem às mesmas plataformas CNC i-A, mas diferem em sua integração física com o display.

Uma placa principal de CPU montada em LCD fica atrás do painel de display, conectada diretamente à eletrônica do display.

O display e a CPU são essencialmente uma única unidade. Se um componente falhar, toda a unidade pode precisar de atenção.

A placa autônoma A16B-3200-0521 fica no rack do controlador, separada do display.

Uma placa de interface de display separada e um cabo conectam a saída de display da CPU à interface do painel.

Essa separação física tem vantagens de manutenção — uma falha no display não implica a placa de CPU, e uma falha na placa de CPU não requer desmontagem do display.

Para instalações de máquinas onde o rack do controlador está localizado longe da posição do operador da máquina — instalações montadas em painel em gabinetes elétricos separados, ou máquinas com unidades CNC remotas — a flexibilidade da arquitetura autônoma em arranjo físico é particularmente útil.

Restauração de Dados Pós-Instalação

O fato operacional mais importante sobre o A16B-3200-0521 é o requisito de programação após a substituição. Quando a placa é instalada nova ou recondicionada, seu FROM contém o software operacional do CNC para a série i-A — mas o FROM está em seu estado padrão de fábrica.

A configuração específica da máquina não foi carregada.

Cada máquina que executa esta placa tem um conjunto único de parâmetros: limites de movimento do eixo, configurações de ganho do servo, configuração do fuso, valores de temporizador e contador do PMC, tabelas de compensação de erro de passo e o conjunto completo de parâmetros funcionais que fazem o controlador corresponder à máquina que ele controla.

Todos esses residem na SRAM da placa, suportados por uma bateria. Quando uma nova placa é instalada, a SRAM começa vazia.

Isso torna a situação de backup antes da substituição da placa criticamente importante.

Antes de remover a placa original, um backup completo através da função de E/S de dados do CNC deve capturar os parâmetros do CNC, parâmetros do PMC, o programa ladder do PMC, compensação de erro de passo e todos os programas de peça armazenados.

Com este backup, a restauração de dados após a instalação é um procedimento definido e sistemático.

Sem ele, reconstruir o conjunto de parâmetros da máquina a partir da documentação é um processo longo e propenso a erros.

FAQ

Q1: O CNC i-A exibe um alarme de sistema na inicialização que se refere a um erro de ROM ou FROM. O A16B-3200-0521 é a causa?

Um alarme de erro FROM na inicialização indica uma falha na leitura do módulo FROM que contém o software operacional do CNC.

O módulo FROM é um componente plug-in no A16B-3200-0521. Antes de concluir que a placa principal falhou, verifique se o módulo FROM está corretamente encaixado em seu soquete.

Um módulo FROM parcialmente encaixado produz erros de leitura FROM que aparecem idênticos a uma falha da placa.

Reencaixe o módulo FROM e tente novamente. Se o erro persistir com o módulo corretamente encaixado, o próprio módulo FROM pode estar defeituoso — módulos FROM podem ser substituídos independentemente da placa principal de CPU.

Q2: Após uma máquina ter ficado em armazenamento por 18 meses, o controlador i-A falha em reter seus parâmetros através dos ciclos de energia. É a placa?

Falha na retenção de parâmetros após armazenamento prolongado é quase sempre um problema de esgotamento da bateria, não uma falha da placa.

A bateria SRAM no A16B-3200-0521 tem uma vida útil finita.

Após 18 meses sem a máquina ser ligada, a bateria pode ter descarregado abaixo do limite de retenção da SRAM.

Substitua a bateria, em seguida, restaure os parâmetros a partir do backup.

A placa em si não está com defeito, a menos que o problema persista após a substituição da bateria e a restauração dos parâmetros.

Q3: O CNC está funcionando corretamente, mas ocasionalmente exibe um erro de comunicação entre a CPU e o painel do operador, e depois se recupera. O que isso sugere sobre o A16B-3200-0521?

Erros intermitentes de comunicação CPU-para-painel que se auto-recuperam sugerem um problema de conector ou cabo entre a placa de CPU autônoma e a interface do painel do operador, em vez de uma falha da placa de CPU.

Inspecione o cabo e os conectores no caminho de comunicação do display. Limpe os contatos do conector.

Verifique se todos os conectores estão totalmente encaixados e se nenhum pino foi danificado.

Erros intermitentes que podem ser causados por um problema de conexão não devem ser atribuídos à placa até que os caminhos de conexão sejam confirmados como bons.

Q4: Um A16B-3200-0521 de substituição é descrito como "recondicionado". O que um recondicionamento adequado de uma placa principal de CPU envolve?

Um recondicionamento adequado da placa principal de CPU aborda os componentes mais propensos a falhar ao longo da vida útil: substituição da bateria de backup SRAM por uma nova célula de especificação correta; inspeção de todos os capacitores eletrolíticos na placa quanto à degradação; limpeza dos contatos dos conectores; e teste funcional em um sistema CNC i-A completo, incluindo verificação da sequência de boot, carregamento e retenção de parâmetros, e comunicação de servo via FSSB.

Uma placa recondicionada deve vir com uma garantia documentada que cobre a funcionalidade da placa por um período definido.

Q5: Várias placas no controlador i-A são do mesmo período de produção. Vale a pena substituir proativamente o A16B-3200-0521 antes que ele falhe, dada a sua idade?

A substituição proativa é uma estratégia razoável se a máquina for crítica para a produção e a falha da placa causar tempo de inatividade significativo.

No entanto, a CPU principal do A16B-3200-0521 é um componente de estado sólido relativamente robusto — os modos de falha mais comuns (esgotamento da bateria, degradação do capacitor) são reparáveis sem a substituição completa da placa.

A substituição anual da bateria e a inspeção visual periódica dos capacitores da placa podem estender significativamente a vida útil.

Uma placa A16B-3200-0521 sobressalente testada mantida no local fornece seguro contra falhas sem a interrupção de uma substituição proativa planejada.
