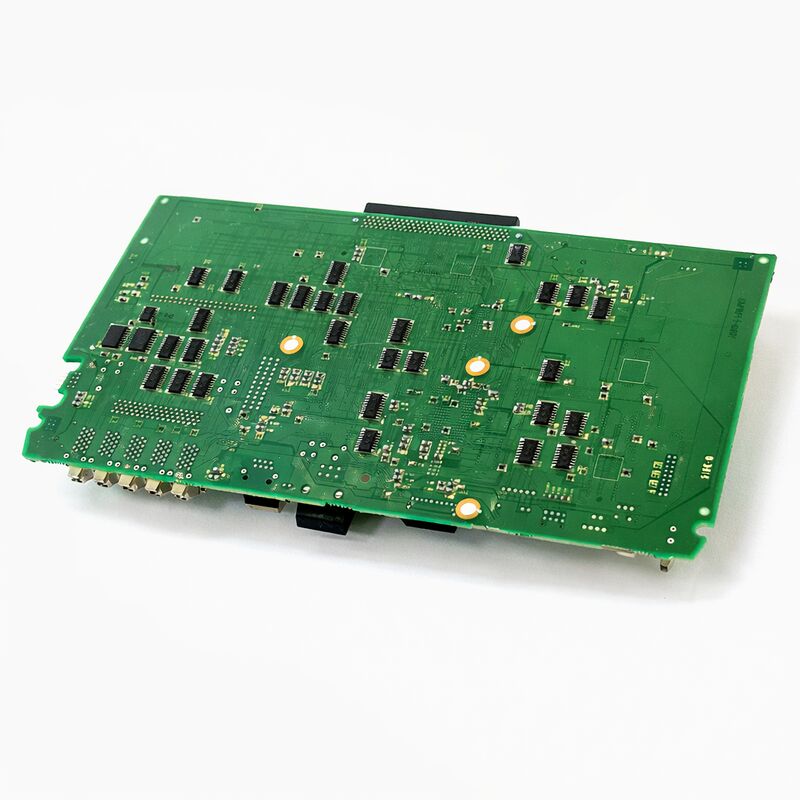

PLACA PCB Fanuc A16B-3200-0522 A16B32000522 A16B-32OO-O522

FANUC A16B-3200-0522 ∙ i-A Controle Autônomo CPU Principal PCB ∙ Série A16B-3200, CNC Master Board para Configuração Autônoma Série i, Japão Origem

Resumo

OFANUC A16B-3200-0522Pertence à família de circuitos impresso de CPU principal A16B-3200, que serve a geração "A" de controladores CNC da série i da FANUC, ′′ a primeira geração a ostentar a designação "i",que a FANUC introduziu para distinguir os seus, controladores capazes de arquitetura aberta das gerações anteriores da série de letras (A, B, C).

A geração CNC "i" chegou com capacidades de interpolação expandidas, comunicação FSSB servo, gráficos integrados,e uma arquitetura pronta para rede que estabeleceu o padrão para o projeto CNC da FANUC na década seguinte.

A designação "autônomo" na descrição oficial da placa identifica a configuração física do controlador.

Na série i da FANUC, a mesma geração CNC era oferecida em duas configurações físicas: o tipo de montagem LCD, o modelo de montagem LCD e o modelo de montagem LCD.com uma largura de até 10 mm, mas não superior a 15 mm,; e o tipo autônomo, em que o processador CNC ocupa um rack separado ou um compartimento ligado a uma unidade de exibição LCD/MDI separada.

As configurações autónomas são utilizadas quando a unidade de comando deve ser montada num local distante do painel do operador,quando a contagem de E/S necessária ou a contagem de cartões de opção exceder o que cabe atrás do painel LCD, ou quando o projecto da máquina coloca a electrónica de controlo num gabinete separado da estação do operador.

O A16B-3200-0522 é a placa-mãe da unidade autónoma a placa através da qual todas as outras placas da plataforma autónoma se comunicam e que processa todas as funções de controlo CNC.

A sua relação com o painel do operador é através de um cabo de ligação da interface de exibição da unidade autônoma para o painel LCD/MDI separado, em vez de uma montagem mecânica direta de volta ao painel.

Principais especificações

A geração i-Series A Contexto e significado

A designação "A" da série i da FANUC identifica a primeira geração da plataforma CNC da série i da FANUC, que apareceu a partir do final dos anos 90.

A geração i-A ofereceu várias capacidades que a série C anterior não tinha: FSSB comunicação servo de fibra óptica (substituindo as interfaces analógicas ± 10V e digitais anteriores),Processamento de codificadores de maior resolução, melhores taxas de processamento de blocos para uma execução mais rápida de programas complexos, e uma arquitetura de exibição que suportava a simulação gráfica do caminho de ferramentas no ecrã do painel do operador.

Para os engenheiros de manutenção, a geração i-A representa uma base instalada substancial de máquinas que foram construídas no início e meados dos anos 2000 e continuam a operar hoje.

Fornecedores automotivos, fabricantes de componentes aeroespaciais e empresas de usinagem de precisão geral construíram quantidades significativas de tornos CNC, centros de usinagem,e máquinas de moagem com controladores i-A.

Essas máquinas têm padrões de manutenção bem estabelecidos. As placas que geralmente falham após 15 a 20 anos de serviço são as mesmas em várias máquinas.tornando o modelo A16B-3200-0522 num elemento de procura regular no mercado de peças sobressalentes da FANUC.

A configuração autônoma, especificamente, foi preferida pelos construtores de máquinas-ferramenta que precisavam da flexibilidade para montar a unidade de controle CNC independentemente da estação do operador.

Isto inclui grandes centros de usinagem em pé, onde a consola do operador se encontra num braço de balanço, centros de usinagem horizontais com trocadores de paletes, onde o painel do operador se encontra num poste separado,e máquinas em que o calor do gabinete elétrico torna impraticável montar o processador CNC atrás do ecrã.

Configuração autónoma Arquitetura física e lógica

Na configuração CNC autônoma utilizada com o A16B-3200-0522, o chassi do controlador contém a placa principal da CPU, placas de E/S, placas de interface de servo, fonte de alimentação,e quaisquer placas de opção numa estrutura de rackEste rack está fisicamente separado da unidade de exibição LCD/MDI do operador.

Um conjunto de cabos conecta as duas unidades que transportam dados de exibição para a tela e as teclas MDI do teclado de volta ao controlador.

O A16B-3200-0522 serve como mestre do rack: executa o software CNC, gerencia os servo-loops via FSSB, executa a escada PMC e transmite os dados de exibição para o painel LCD remoto.

O projeto do chassi autônomo permite mais slots opcionais do que a configuração de montagem LCD. Isto é importante para máquinas que necessitam de várias placas de E/S, cartões de comunicação adicionais (Ethernet, serial),ou capacidade de servo expandido que iria transbordar o espaço atrás de um painel LCD.

Ao substituir o A16B-3200-0522, a placa de substituição deve corresponder à versão de software e revisão de hardware instalada na máquina específica.diferentes versões de software suportam diferentes séries CNC (16i-A para centros de usinagem de múltiplos eixos), 18i-A para centros de viragem com capacidade de via múltipla, 21i-A para configurações mais simples).

A versão do software determina o que a placa fará quando ligada e deve corresponder à configuração original da máquina.

Colocação em serviço após a substituição

Todas as placas de substituição da série A16B-3200 partilham o mesmo requisito fundamental: a placa de substituição chega com memória em branco ou padrão de fábrica,e todos os dados específicos da máquina devem ser restaurados a partir do backup.

A sequência de colocação em serviço após a substituição da placa segue a seguinte ordem:

Primeiro, confirme que as tensões da fonte de alimentação são corretas uma tensão fora das especificações pode danificar a nova placa durante o arranque, o que agravaria o problema em vez de resolvê-lo.

Em segundo lugar, carregar o software do sistema CNC (conteúdo FROM) se a placa de substituição não tiver já instalada a versão correta do software.

Isto é carregado a partir de um cartão de memória ou da capacidade do sistema.

Em terceiro lugar, carregar todos os parâmetros CNC a partir do backup pré-substituição.Configuração do fusoOs eixos em movimento com parâmetros incorretos podem causar danos à máquina.

Quarto, carregar o programa de escada PMC e os parâmetros PMC.

Isto restaura a lógica específica da máquina que controla todas as funções exceto o movimento do eixo.

Quinto, carregar programas de peças e dados de ferramentas de backup.

Devolver a máquina à posição inicial e verificar a precisão do eixo com um corte ou medição de ensaio antes de a colocar em produção.

Perguntas frequentes

P1: O que distingue a configuração independente da configuração de montagem LCD no nível da placa principal?

A placa principal em si é o mesmo hardware em ambas as configurações para a mesma geração CNC. A distinção está no design do chassi e do plano de fundo.

A configuração de montagem LCD usa um plano de fundo compacto que é montado diretamente atrás do painel de exibição; a configuração autônoma usa um plano de fundo de rack mais profundo com mais slots para placas de opção.A A16B-3200-0522 é a placa principal usada na variante de chassi autônomo.

A instalação de uma placa principal independente num chassi de montagem LCD (ou vice-versa) é mecânica e electricamente incompatível sem uma substituição completa do chassi.

P2: A máquina estava a funcionar de forma intermitente, em alguns turnos funcionou perfeitamente, em outros turnos mostrou alarmes aleatórios.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, em vez dos próprios circuitos integrados.

Essas falhas de "junção fria" conduzem bem quando a placa está à temperatura ambiente, desenvolvem resistência à medida que a expansão térmica estresa a junção e podem limpar temporariamente à medida que a máquina arrefece.Uma placa com falhas intermitentes das juntas frias pode, por vezes, ser reparada a nível dos componentes por re-fluxo ou substituição das juntas de solda afetadas, em vez de requerer uma substituição completa da placa.

Um centro de reparação especializado da FANUC pode avaliar esta situação.

P3: O A16B-3200-0522 pode funcionar com as séries CNC 16i-A e 18i-A, ou é específico da série?

Dentro do grupo A16B-3200-05xx (a série independente i-A), diferentes sufixos de números de peças normalmente denotam placas associadas a diferentes configurações de série CNC, por exemplo,Os modelos -0521 e -0522 podem servir diferentes subvariantes específicas da geração i-A.

O software instalado na área FROM da placa determina qual série CNC é executada. O hardware da placa é comum à família, mas a versão do software deve corresponder ao sistema instalado original.

A instalação de uma placa com a versão de software errada resulta numa estrutura de parâmetros incorreta e numa configuração potencialmente incompatível de servo e fuso.

P4: Depois de substituir a placa e carregar todos os parâmetros, o fuso não responde aos comandos de velocidade.

A falha do fuso após a recarga de parâmetros é quase sempre um problema de parâmetros em vez de uma falha de hardware com a nova placa.

As causas comuns incluem: o parâmetro do tipo de fuso (serial vs analógico) está configurado incorretamente; o parâmetro do número de série do fuso não corresponde ao amplificador;ou o formato de saída do comando de velocidade está errado para o amplificador conectado.

Verifique os parâmetros relacionados com o fuso com a documentação original da máquina especificamente a seleção do tipo de fuso, o parâmetro do modelo do amplificador do fuso e a faixa de saída do comando.

Se o fuso estivesse a funcionar antes da avaria da placa e os parâmetros estiverem corretamente carregados a partir do backup da mesma máquina, estes problemas não devem surgir a menos que o backup esteja incompleto.

P5: O quadro tem marcas de revisão (por exemplo, /02A, /03A).

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, corrigir problemas de fabrico, ou acomodar substituições de componentes.

Na maioria dos casos, as revisões posteriores são compatíveis com as anteriores e podem ser usadas como substitutos.

No entanto, as revisões muito antigas e as revisões muito posteriores podem ocasionalmente ter requisitos de compatibilidade de software diferentes.preferem uma revisão igual ou posterior ao que foi originalmente instalado.

Se a revisão for desconhecida, um especialista da FANUC de boa reputação pode confirmar a compatibilidade antes de o substituto ser enviado.
