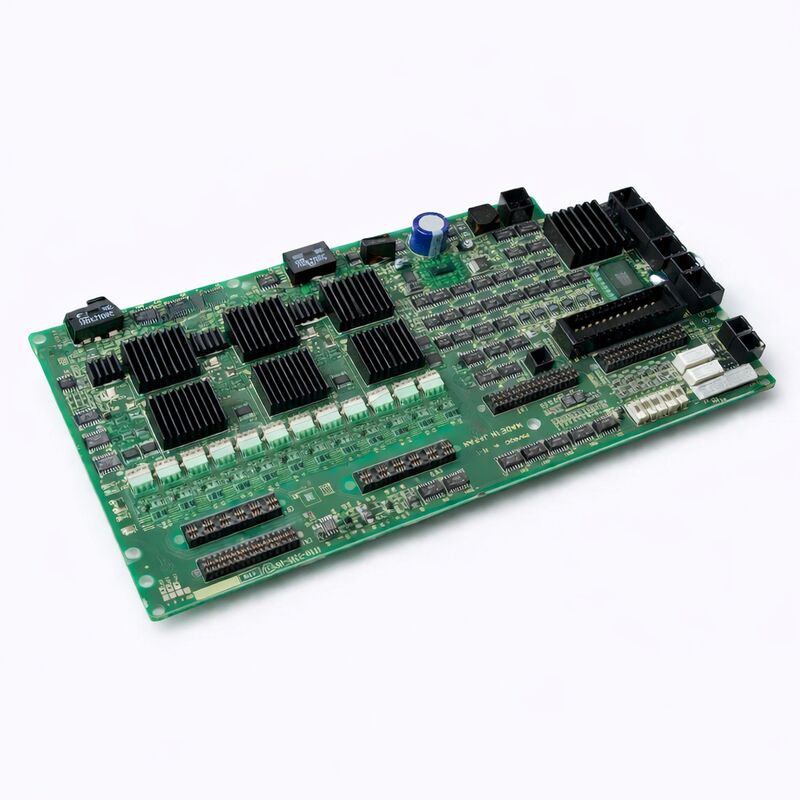

FANUC A16B-3200-0610 | Placa Superior de Servodrive de 6 Eixos — Para Amplificador de Servo A06B-6107, Controladores de Robô R-J3iC e R-30iA, Interface FSSB, Origem Japão

Visão Geral

A FANUC A16B-3200-0610 é a camada de inteligência de controle do A06B-6107 — o amplificador de servo integrado de 6 eixos da FANUC para a geração de robôs R-J3iC e R-30iA.

Dentro do invólucro físico do amplificador A06B-6107, dois tipos de placas de circuito operam em parceria: as placas de potência (A20B-2101-0224 e A20B-2101-0234/0221/0230, dependendo da variante específica da série H) que lidam com a comutação IGBT de alta corrente e a retificação do barramento CC, e a placa superior de controle A16B-3200-0610 que fornece toda a inteligência digital — a execução do algoritmo de servo, as comunicações FSSB, o monitoramento de falhas e os diagnósticos por LED.

O nome "placa superior" é fisicamente e funcionalmente preciso: na disposição física do amplificador A06B-6107, a A16B-3200-0610 é montada sobre as placas de potência, acessível pela frente da unidade amplificadora.

Esta montagem acessível pela frente é um recurso importante de manutenibilidade no projeto de drives de robô da FANUC — a placa de controle, que é o componente mais frequentemente reparado, pode ser acessada sem desmontar o amplificador completo ou perturbar a fiação da seção de potência.

Entender por que uma placa de controle atende a todos os seis eixos requer a compreensão da filosofia de projeto do A06B-6107. Em vez de fornecer seis placas amplificadoras separadas (uma por junta), a FANUC projetou o A06B-6107 como uma unidade integrada onde uma única seção de potência compartilha o barramento CC retificado entre seis drives de eixo, e uma única placa de controle gerencia os loops de corrente e a comunicação FSSB de todos os seis eixos simultaneamente.

Essa integração reduz a pegada geral do amplificador, simplifica a fiação entre o gabinete do drive e o controlador do robô, e concentra a manutenção em um número menor de componentes distintos e reparáveis.

Especificações Chave

O A06B-6107 no Sistema de Robô R-30iA — Contexto Arquitetônico

No gabinete do controlador R-30iA, o amplificador de servo de 6 eixos A06B-6107 é um componente central.

A seção de drive compacta do R-30iA é projetada para caber dentro do próprio invólucro do controlador do robô — ao contrário das gerações anteriores de robôs onde a unidade de drive era um grande rack separado, o design integrado do R-30iA coloca o amplificador de servo, a placa principal de PCB, a placa de segurança e a fonte de alimentação dentro de uma única unidade controladora que pode ser montada perto ou na base do robô.

O fluxo de sinal do programa do robô para o movimento do robô passa pelo A16B-3200-0610 da seguinte forma: a placa de CPU principal do controlador do robô (A16B-3200-0600 ou variante relacionada) envia comandos de posição de junta e comandos de velocidade para todos os seis eixos através do link de fibra óptica FSSB.

O A16B-3200-0610 recebe esses comandos, os decodifica do protocolo serial FSSB e gera as referências de corrente apropriadas para cada um dos seis loops de controle de corrente de eixo. Ele simultaneamente recebe feedback do encoder dos seis servomotores das juntas através dos conectores de feedback do amplificador de servo, fecha os loops de velocidade e posição para cada eixo e emite os sinais de drive de gate PWM para os transistores IGBT das placas de potência que comutam a corrente do motor.

Todo esse ciclo de controle — recepção de comando, processamento de feedback, fechamento de loop, saída de drive de gate — se repete a cada 250µs (com frequência PWM de 4kHz) para todos os seis eixos simultaneamente. O processador da placa de controle lida com essa carga computacional sem interrupção durante a vida útil do robô, que em aplicações típicas de soldagem e manuseio pode operar em produção de três turnos por 10 a 20 anos.

FSSB — Por que Fibra Óptica para Comunicação de Servo de Robô

A escolha da fibra óptica FSSB em vez de fio de cobre para comunicação entre o controlador e a placa de controle do amplificador de servo é deliberada e significativa.

Os gabinetes de robô FANUC contêm fontes substanciais de interferência eletromagnética: os transistores IGBT do amplificador de servo comutando a 4kHz com tempos de subida rápidos, os pulsos de descarga do circuito regenerativo e a comutação do relé de 24VCC para E/S da máquina.

Qualquer cabo de sinal de cobre que passe perto dessas fontes capta capta interferência que, na resolução de tempo de microssegundos exigida pelo loop de servo, poderia corromper os dados.

Cabos de fibra óptica são inerentemente imunes à interferência eletromagnética — a luz não experimenta o mesmo acoplamento indutivo e crosstalk capacitivo que aflige condutores de cobre em ambientes de alto ruído.

O cabo de fibra óptica FSSB entre a placa principal do controlador e o A16B-3200-0610 transporta dados digitais determinísticos e sem erros, independentemente do que esteja acontecendo na seção de potência do amplificador de servo a poucos centímetros de distância.

É por isso que falhas de conexão FSSB causadas por cabos de fibra danificados produzem códigos de alarme FSSB imediatos e consistentes, em vez de erros de servo intermitentes e inexplicáveis.

Diagnóstico de Falhas do A16B-3200-0610 vs. Falhas da Placa de Potência

O A06B-6107 contém tanto a placa de controle A16B-3200-0610 quanto as placas de circuito de potência. Quando ocorre um alarme de eixo do robô, distinguir entre uma falha da placa de controle e uma falha da placa de potência requer a compreensão das assinaturas de falha de cada placa:

Falhas da placa de controle geralmente afetam múltiplos eixos simultaneamente (já que uma placa controla todos os seis) ou afetam toda a comunicação FSSB, apresentando-se como alarmes de servo em todos os eixos na inicialização, em vez de alarmes de eixo único durante a operação.

O array de LEDs na face do A16B-3200-0610 exibe códigos de alarme do sistema quando os autodiagnósticos da placa detectam uma falha.

Falhas da placa de potência geralmente se apresentam como alarmes de eixo único ou de eixo pareado (já que a seção de potência às vezes é organizada em configurações pareadas), muitas vezes com códigos de alarme indicando sobrecorrente, alarme IPM ou falha do barramento CC em eixos específicos.

O LED ou indicador específico da placa para o eixo afetado mostra o alarme.

A presença de múltiplos alarmes em todos os eixos na inicialização, combinada com a falha no estabelecimento do link FSSB, aponta fortemente para o A16B-3200-0610.

Um alarme IPM de eixo único durante um movimento específico (particularmente um que envolve aceleração rápida de uma junta pesadamente carregada) aponta para a seção de potência.

FAQ

Q1: A placa de controle A16B-3200-0610 pode ser substituída sem substituir as placas de potência?

Sim. A A16B-3200-0610 é uma placa fisicamente distinta das placas de circuito de potência dentro do amplificador A06B-6107, e os dois tipos podem ser substituídos independentemente. Na prática, quando uma placa de controle falha, as placas de potência são tipicamente inspecionadas, mas não substituídas automaticamente.

Inversamente, quando uma placa de potência falha (falha do módulo IPM, por exemplo), a placa de controle A16B-3200-0610 geralmente é retida, a menos que a falha de potência também tenha danificado a placa de controle através de um evento de tensão.

O acesso à placa de controle no A06B-6107 segue o procedimento de desmontagem do fabricante descrito no manual de manutenção do R-30iA.

Q2: Após substituir o A16B-3200-0610, os programas do robô e os dados de calibração precisam ser recarregados?

A placa de controle A16B-3200-0610 não armazena programas de robô, dados de masterização ou dados de configuração — estes são mantidos na placa principal do controlador do robô (especificamente nos módulos SRAM e FROM).

A substituição da placa de controle do amplificador de servo não afeta nenhum dado armazenado no controlador.

No entanto, quando o robô é ligado após a substituição do amplificador, a masterização do robô (posições de referência do encoder absoluto para cada junta) deve ser verificada — embora os dados em si não sejam perdidos, qualquer perturbação na conexão da bateria do encoder absoluto durante o serviço do amplificador pode afetar os dados de masterização.

Confirme a precisão do robô com um programa de teste antes de retornar à produção.

Q3: O A06B-6107 gera o alarme "SRVO-047 Erro de velocidade do motor servo" em múltiplos eixos simultaneamente. Isso confirma que o A16B-3200-0610 falhou?

SRVO-047 em múltiplos eixos simultaneamente é consistente com uma falha de comunicação FSSB — a placa principal do controlador não consegue sincronizar a troca de dados de comando de velocidade com a placa de controle do amplificador de servo.

Este alarme aponta para a conexão FSSB (cabo de fibra óptica, conectores), o circuito receptor FSSB do A16B-3200-0610, ou o circuito transmissor FSSB da placa principal do controlador.

Antes de substituir o A16B-3200-0610, inspecione e limpe os conectores do cabo de fibra óptica FSSB e verifique se o cabo não está dobrado em um raio menor que o raio de dobra mínimo especificado.

Um cabo de fibra danificado é mais comum do que uma placa com defeito e custa muito menos para substituir.

Q4: Qual é a vida útil esperada do A16B-3200-0610 em um robô de soldagem de produção?

Não há uma resposta única — a vida útil depende muito do ambiente operacional (temperatura ambiente, nível de contaminação, exposição à vibração), da qualidade do resfriamento do gabinete (resfriamento insuficiente é o acelerador mais comum do envelhecimento de componentes eletrônicos) e se ocorreram eventos de tensão (surtos de energia, incidentes de descarga do barramento do amplificador). Em ambientes limpos e com temperatura controlada, com resfriamento adequado do gabinete e sem eventos de energia, as placas A16B-3200-0610 operam rotineiramente por 15 a 20 anos sem falhas.

Em ambientes quentes e contaminados com qualidade de energia variável, falhas em 7 a 10 anos não são incomuns.

Manutenção preventiva, incluindo limpeza do gabinete, inspeção dos ventiladores de resfriamento e substituição de capacitores aos 10 anos, estende significativamente a vida útil dos componentes.

Q5: Como o A16B-3200-0610 é obtido corretamente para garantir a compatibilidade com a variante específica do A06B-6107?

O amplificador de servo A06B-6107 vem em múltiplas variantes da série H (H001, H002, H007 e outras), cada uma configurada para diferentes modelos de robô com diferentes tamanhos e classificações de motor.

A placa de controle A16B-3200-0610 é a placa de controle comum em todas essas variantes, com a variação entre as variantes sendo carregada pelas diferentes especificações das placas de circuito de potência.

O número da peça A16B-3200-0610 é suficiente para solicitar a placa de controle correta — nenhuma especificação adicional da variante da série H é necessária para a própria placa de controle.

Confirme o número da peça contra a etiqueta na placa instalada antes de fazer o pedido.
