FANUC A16B-3200-0612 | Placa Amplificadora de Servodrive de 6 Eixos — Série A16B-3200, Placa de Controle de Servo Robô / CNC, Peça de Reposição Industrial, Origem Japão

Visão Geral

A FANUC A16B-3200-0612 é uma placa amplificadora de servodrive dentro da série A16B-3200 da FANUC — a família de placas de circuito impresso que abrange as plataformas de controle de robôs e CNC da FANUC do final dos anos 1990 até os anos 2010.

A série A16B-3200 é ampla: abrange placas de CPU principais, placas principais de robô, placas de controle de servodrive e placas de interface de comunicação em várias gerações de produtos FANUC.

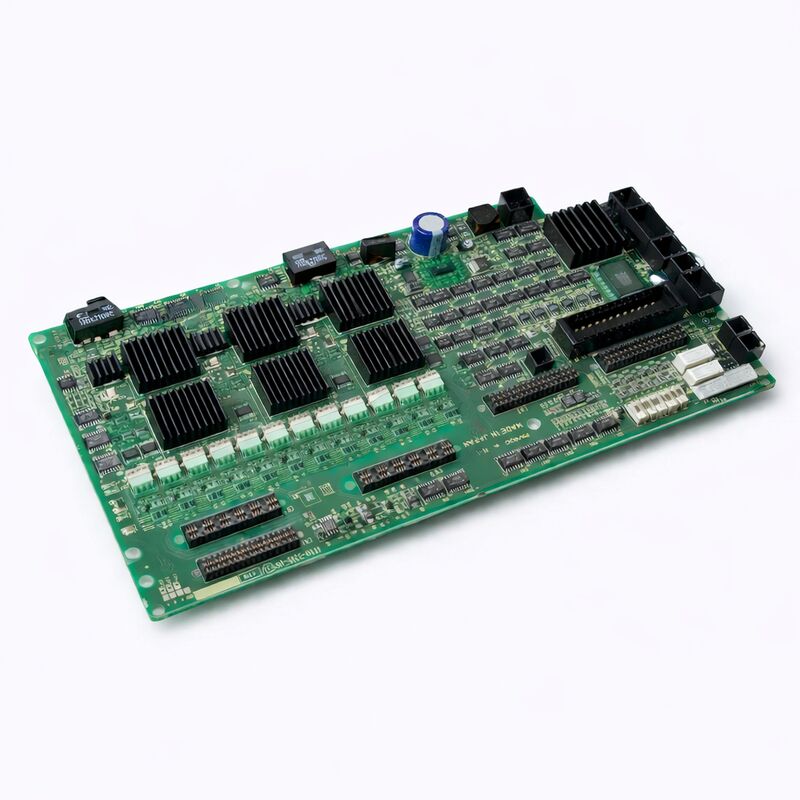

A identidade da variante -0612 como uma placa amplificadora de servodrive de 6 eixos é confirmada por sua construção física — múltiplos pacotes de IC de alta potência com conjuntos de dissipadores de calor dispostos na placa, cada um responsável pelos sinais de acionamento de gate para os IGBTs de um eixo servo.

Em um gabinete de drive CNC multieixo ou de robô FANUC, a eletrônica de controle servo fica entre a saída de comando do controlador CNC/robô e o estágio de potência IGBT físico que fornece corrente aos motores servo.

A A16B-3200-0612 ocupa essa posição intermediária crítica — ela recebe comandos de posição e velocidade do eixo da CPU do robô ou CNC, executa os cálculos do loop de controle servo em tempo real e gera os sinais PWM que acionam os semicondutores de potência.

Sem uma placa de controle servo funcional, nenhum movimento de eixo é possível, independentemente da saúde do motor, do trem de força mecânico ou da fonte de alimentação.

O controlador R-30iA Mate em que a A16B-3200-0612 foi identificada é o controlador de robô compacto da FANUC projetado para robôs menores — o R-2000iA Mate, M-10iA, M-20iA e séries de robôs compactos relacionadas comumente encontradas em aplicações de montagem, manuseio de materiais, soldagem e pick-and-place.

O fator de forma compacto do R-30iA Mate integra a fonte de alimentação, o amplificador e a eletrônica de controle em um gabinete densamente embalado, tornando a manutenibilidade em nível de placa a abordagem de manutenção preferida em vez da substituição completa do controlador.

Especificações Chave

Controle Servo de Seis Eixos — A Arquitetura por Trás da Placa

Uma placa de controle servo de 6 eixos lida com o controle simultâneo e independente de seis eixos de motor servo — as seis juntas de um braço robótico industrial típico (J1 a J6).

Cada eixo requer seu próprio loop de controle executando na frequência portadora PWM (tipicamente 4–8kHz): lendo a posição do encoder da junta, comparando-a com a posição comandada, calculando a referência de corrente através do erro de velocidade e posição, e emitindo o ciclo de trabalho PWM apropriado para a ponte IGBT do eixo.

Todos os seis loops executam em paralelo, a cada ciclo PWM, sem interromper um ao outro.

O dissipador de calor visível na A16B-3200-0612 reflete a carga térmica de executar seis circuitos de acionamento de gate de alta frequência simultaneamente.

Os ICs de acionamento de gate dissipam potência proporcional à carga de gate dos IGBTs que eles acionam, à tensão de acionamento de gate e à frequência de comutação.

A 6kHz PWM em seis eixos, a dissipação combinada de acionamento de gate é significativa — os dissipadores de calor garantem que os ICs de acionamento de gate permaneçam dentro de sua temperatura máxima de junção, evitando desvios induzidos termicamente que degradariam o desempenho do servo ou causariam falha prematura do IC.

Identificando uma A16B-3200-0612 com Falha

Quando a placa amplificadora de servodrive falha em um R-30iA Mate ou sistema similar, o controlador do robô não consegue estabelecer o status de servo pronto.

O pendant geralmente exibe alarmes na categoria do sistema servo — códigos de alarme SRVO na terminologia de robôs FANUC — que indicam falhas de comunicação ou acionamento servo em nível de eixo.

Apresentações comuns incluem:

Múltiplos eixos alarmam simultaneamente: Como a A16B-3200-0612 lida com todos os seis eixos, uma falha na placa geralmente afeta todos os eixos simultaneamente em vez de apenas um. Uma falha servo de eixo único, por outro lado, é mais provável de ser um problema de motor, cabo ou encoder do que uma falha na placa.

Servo pronto não pode ser estabelecido após o ciclo de energia: A sequência de inicialização do drive, que inclui a placa amplificadora servo confirmando suas fontes de alimentação e circuito de driver de gate, falha repetidamente, apesar das tensões de alimentação claras.

Códigos de alarme específicos: SRVO-047 (erro de velocidade do motor servo) em múltiplos eixos, ou alarmes servo do tipo comunicação, combinados com a ausência de qualquer falha mecânica ou do motor, apontam para a placa amplificadora como a fonte da falha.

FAQ

Q1: A A16B-3200-0612 pode ser usada em sistemas diferentes do R-30iA Mate, e como a compatibilidade é confirmada?

A A16B-3200-0612 foi identificada em controladores R-30iA Mate, mas a série A16B-3200 abrange múltiplas plataformas FANUC. A compatibilidade com um sistema específico requer a correspondência do layout do conector da placa, dimensões do slot e protocolo de interface com o backplane e a arquitetura do servodrive do sistema de destino.

Antes de encomendar para um sistema diferente do R-30iA Mate, confirme o número da peça no manual de manutenção ou lista de peças de reposição do controlador.

Instalar uma placa com pinagens ou protocolos incompatíveis pode danificar tanto a placa quanto o sistema.

Q2: A placa foi removida de uma máquina desativada e não testada separadamente. Quais são os riscos?

Uma placa não testada removida de um sistema desativado representa um nível de qualidade desconhecido — pode estar totalmente funcional, ou pode ter falhado pelo mesmo evento que desativou a máquina.

Antes da instalação em um sistema de produção, a placa deve ser testada em um banco de testes compatível, se possível, ou instalada com plena consciência de que a primeira energização é efetivamente um teste de campo. Ter um plano de backup (outra placa de reposição, ou um centro de reparo em espera) antes de instalar uma placa não testada em um robô de produção minimiza o risco de tempo de inatividade.

Q3: Quais ferramentas ou bancos de testes são necessários para verificar a A16B-3200-0612 antes da instalação?

O teste adequado requer um banco de testes de controlador de robô ou CNC FANUC compatível — o mesmo tipo de controlador para o qual a placa foi projetada — com fontes de alimentação de amplificador servo funcionais, um conjunto de motores servo (ou resistores de carga) conectados e a capacidade de executar comandos de movimento do robô.

Centros de reparo especializados em FANUC mantêm tais bancos de testes especificamente para verificação em nível de placa.

Sem um banco de testes compatível, o teste funcional na máquina de produção de destino é a única opção, o que acarreta o risco de tempo de inatividade prolongado se a placa de substituição também estiver defeituosa.

Q4: Os dissipadores de calor em três dos chips estão faltando na placa. Isso afeta a funcionalidade?

Dissipadores de calor ausentes em ICs de acionamento de gate aumentam o risco de falha térmica durante a operação. ICs de acionamento de gate sem dissipadores de calor podem operar dentro das especificações com baixos ciclos de trabalho ou baixa temperatura ambiente, mas podem superaquecer sob operação sustentada de alta frequência em um ambiente de gabinete quente.

Antes da instalação, os dissipadores de calor ausentes devem ser substituídos com composto térmico apropriado e hardware de dissipador de calor equivalente.

O tamanho do pacote do IC e a dissipação de potência determinam a especificação correta do dissipador de calor — consulte o datasheet do IC relevante para os requisitos de resistência térmica.

Q5: Qual backup ou documentação deve ser preparada da máquina original antes da substituição da A16B-3200-0612?

Para sistemas de robôs, faça backup de: todos os programas de robô (tela PROG — backup ALL.TP), todos os parâmetros do sistema (arquivo SYSVAR), dados de masterização (posições de referência do encoder da junta — crítico para a precisão do robô após a substituição da placa) e quaisquer dados de configuração de I/O.

Para sistemas CNC, faça backup de: todos os parâmetros CNC, ladder PMC e programas de peças.

A própria placa de controle servo não armazena esses dados (ela é sem estado do ponto de vista dos dados da máquina), mas o procedimento de substituição pode exigir uma sequência de reinicialização do servo que limpa certos estados servo voláteis — todos os dados críticos devem ser salvos externamente antes de iniciar qualquer substituição de placa em um sistema de produção.
