FANUC A17B-3300-0103 | Módulo Servo i Series de 6 Eixos — FSSB, CNC e Robô, Origem Japão

Número da Peça: A17B-3300-0103

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Módulo de Controle Servo

Série da Placa: A17B-3300

Contagem de Eixos: 6

Interface: FSSB (Barramento Serial Servo de Fibra Óptica)

Sistemas Compatíveis: Controladores CNC i Series FANUC (16i / 18i / 21i) e Controladores de Robô R-J3 / R-J3iB

Visão Geral

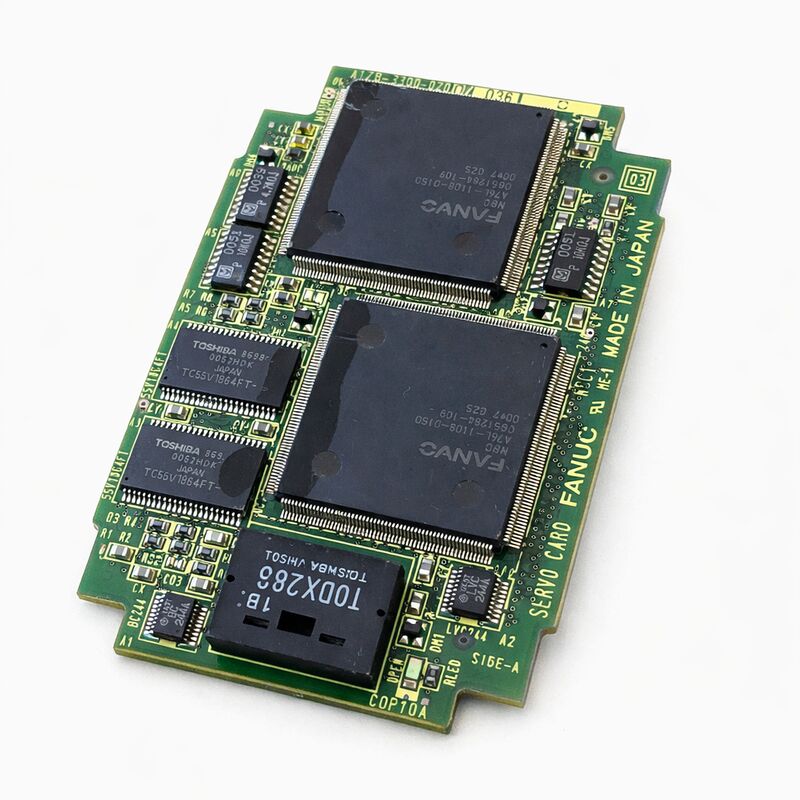

O A17B-3300-0103 é um módulo de controle servo de 6 eixos da série A17B-3300 da FANUC — a placa de circuito impresso plug-in que gerencia a comunicação servo digital para até seis eixos nas plataformas de controle CNC e de robô da série i da FANUC.

Esta pequena placa modular é conectada diretamente à placa principal da CPU do controlador, formando o elo vital entre o software de planejamento de movimento do CNC e os amplificadores servo que acionam fisicamente cada motor de eixo.

A série A17B-3300 representa a geração de módulos servo associada aos controladores da série i da FANUC — a geração que trouxe o FSSB (Barramento Serial Servo de Fibra Óptica) para uso generalizado em máquinas-ferramenta CNC e robôs industriais. Esta placa carrega essa interface FSSB.

Ela substitui as conexões servo analógicas e digitais de fio curto anteriores de gerações mais antigas da FANUC por um link serial óptico de alta velocidade que é imune ao ruído elétrico gerado pelos circuitos de acionamento servo de alta corrente operando nas proximidades.

Em aplicações CNC — centros de torneamento (16i-TA, 18i-TA), centros de usinagem (16i-MA, 18i-MA) e máquinas baseadas em 21i — este módulo gerencia o controle servo para os eixos primários da máquina.

Em aplicações de robô, especificamente controladores R-J3 e R-J3iB executando software da geração A da série i, este módulo controla todos os seis eixos de junta do robô simultaneamente.

A mesma placa atende a ambos os tipos de aplicação porque ambos usam a mesma arquitetura de barramento servo FSSB.

Especificações Principais

FSSB — Barramento Serial Servo de Fibra Óptica

O FSSB é a espinha dorsal da comunicação servo na arquitetura da série i da FANUC. Cada link FSSB é uma conexão de fibra óptica ponto a ponto que carrega todos os dados de comando e feedback servo para os eixos conectados a ele.

O módulo servo gera o fluxo de comando digital — alvos de posição, perfis de velocidade, limites de torque — e os envia pela fibra em alta velocidade. Os amplificadores servo recebem esses comandos, os executam no motor e retornam os dados de posição do encoder no mesmo link de fibra.

A natureza óptica do FSSB é o que o diferencia das interfaces servo anteriores baseadas em fio.

A fibra transporta luz, não corrente elétrica. Interferência eletromagnética — dos cabos do motor, de outros drives, de fontes de alimentação chaveadas — não pode induzir ruído em um sinal óptico. Os dados de posição que retornam dos encoders são exatamente o que o encoder produziu.

Os dados de comando que chegam aos amplificadores são exatamente o que o módulo servo enviou.

Para um centro de usinagem de 6 eixos ou um robô industrial de 6 juntas, a consequência prática é maior precisão de posicionamento em altas taxas de avanço, sincronização multieixo mais precisa e imunidade à interferência que é inevitável no ambiente do gabinete de uma máquina totalmente carregada.

Aplicação CNC vs. Robô

O A17B-3300-0103 atende tanto em aplicações de máquinas-ferramenta CNC quanto em robôs industriais. O hardware é idêntico. O contexto de software difere.

Em um centro de usinagem ou centro de torneamento CNC, os seis eixos são tipicamente os eixos lineares primários da máquina (X, Y, Z) mais eixos rotativos (A, B, C) ou um segundo fuso independente.

O módulo servo envia comandos de posição sincronizados com a saída de interpolação do CNC, que está calculando a trajetória da ferramenta em cada ciclo de interpolação.

Em um controlador de robô FANUC R-J3 ou R-J3iB, os seis eixos são as seis juntas do braço do robô — da rotação da base (J1) até o pulso (J6).

O planejador de movimento do robô calcula os ângulos das juntas continuamente enquanto move o robô através de trajetórias programadas, e o módulo servo traduz esses alvos de ângulo das juntas em comandos de posição no FSSB.

A compatibilidade de hardware entre essas duas aplicações muito diferentes reflete a filosofia de design da FANUC de usar componentes de plataforma servo comuns em toda a sua linha de produtos. Isso também significa que uma placa A17B-3300-0103 testada de um controlador de robô aposentado pode ser uma substituição válida em um sistema CNC, e vice-versa, desde que o barramento servo FSSB seja da mesma geração.

Instalação — Arquitetura de Módulo Plug-In

O A17B-3300-0103 é um módulo plug-in. Ele se encaixa horizontalmente em um soquete na placa principal da CPU do controlador — ao lado de outros módulos plug-in, como a placa do processador da CPU, a placa DRAM, a placa de memória FROM/SRAM e quaisquer módulos gráficos.

O conjunto completo de módulos plug-in determina a capacidade total do controlador.

Quando fornecida como peça de reposição, esta placa geralmente é enviada sem quaisquer sub-módulos SMD adicionais. Os conectores de fibra óptica estão na placa.

Os cabos ópticos FSSB são conectados diretamente aos conectores ópticos da placa após a instalação.

Confirme se as conexões de fibra estão limpas e totalmente engatadas após a instalação — conectores ópticos sujos ou incompletamente engatados são uma causa comum de erros de comunicação FSSB após qualquer troca de placa.

FAQ

Q1: O CNC exibe um alarme servo FSSB em todos os eixos simultaneamente. O A17B-3300-0103 pode ser o culpado?

Um alarme simultâneo em todos os eixos conectados ao FSSB aponta para o próprio módulo servo, em vez de qualquer eixo individual.

Se cada eixo tivesse uma falha independente, você esperaria alarmes escalonados ou seletivos. Com todos os eixos FSSB alarmando juntos, o elemento comum — o módulo servo — é o primeiro suspeito.

Antes de substituir a placa, verifique as conexões de fibra óptica tanto na extremidade do módulo servo quanto no primeiro amplificador na cadeia FSSB quanto a qualquer contaminação ou engate incompleto.

Q2: Após a substituição do módulo servo, um eixo exibe um erro de comunicação, mas os outros estão bem. As conexões de fibra parecem boas. O que pode estar errado?

Um alarme FSSB de eixo único após uma boa troca de placa geralmente indica um problema no caminho da fibra para aquele eixo específico — seja um cabo de fibra danificado, um conector contaminado no amplificador desse eixo, ou uma falha no amplificador desse eixo.

O módulo servo se comunica com todos os eixos através da mesma cadeia FSSB; uma falha isolada em um eixo está a jusante do módulo.

Inspecione o segmento de fibra entre a saída do módulo e a entrada óptica do amplificador afetado.

Q3: Este módulo servo de um controlador de robô aposentado pode ser usado em um centro de usinagem?

Sim, desde que a geração FSSB seja compatível. O A17B-3300-0103 usa a mesma arquitetura FSSB em aplicações de robô e CNC.

Confirme se o número da peça exato da placa corresponde exatamente — dentro da série A17B-3300, diferentes sufixos têm diferentes contagens de eixos servo e diferentes compatibilidades de firmware.

Se o número da peça corresponder e a revisão do software do sistema do controlador suportar a variante -0103, a placa de um robô pode servir em uma máquina CNC.

Q4: O módulo servo foi removido para inspecionar a área da CPU do controlador. Como ele deve ser manuseado e armazenado?

Manuseie pelas bordas. Use pulseira e tapete antiestáticos.

Os conectores ópticos na placa devem ser tampados se a placa for armazenada por algum tempo — a contaminação do conector óptico é uma fonte de falha conhecida e qualquer poeira ou impressão digital dentro do conector óptico pode degradar a qualidade da comunicação FSSB.

Armazene em embalagem antiestática. Mantenha em temperatura ambiente estável.

Q5: O controlador exibe um alarme de módulo servo na inicialização antes que qualquer comunicação FSSB comece. A placa parece visualmente intacta. O que poderia causar isso?

Um alarme na inicialização antes do início da comunicação FSSB indica que o autoteste da placa falhou.

O módulo servo realiza diagnósticos internos na inicialização.

Uma falha no DSP, um gate array danificado ou firmware corrompido produz um alarme imediato antes que qualquer comunicação externa seja tentada.

Este tipo de falha é confirmado pelo fato de que o alarme aparece mesmo com todos os cabos de fibra FSSB desconectados. A substituição da placa é o caminho correto.
