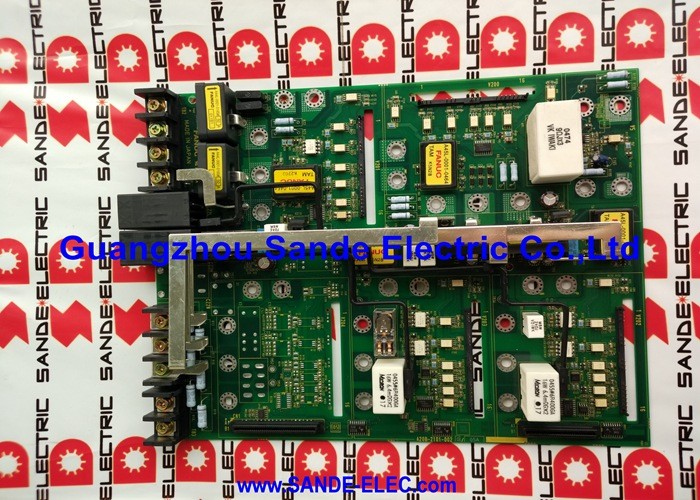

1 PC Novo Fanuc A17B-3300-0201 Quadro A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201 ∙ 6-Axis Hi-Speed i-Series Servo Module ∙ FSSB / Plug-In para a placa CNC principal

Controle por servo FSSB de seis eixos num único módulo plug-in

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this moduleInstala-se diretamente no PCB mestre da série i, juntamente com os outros módulos plug-in funcionais: a placa do processador da CPU, o módulo gráfico e os módulos de memória (SRAM, DRAM, FROM).

"Hi-Speed" identifica a interface de servocomunicação de fibra óptica baseada em FSSB, o autocarro serial de alta velocidade que substituiu a ligação paralela PWM do tipo A/B na geração CNC da série i.Este módulo lida com o caminho de comunicação FSSB do CNC para a cadeia servo amplificador e coordena seis circuitos simultâneos servo eixo.

A capacidade de 6 eixos do A17B-3300-0201 abrange a configuração de eixo padrão de centros de usinagem, máquinas de torneamento e centros de torneamento multi-eixo onde X, Y, Z, A, B,e os eixos C (ou combinações equivalentes) são controlados simultaneamentePara sistemas que necessitam de menos de seis eixos FSSB, o módulo continua a ser a instalação correta. Os canais de eixo não utilizados são simplesmente inativos.

Principais especificações

Família A17B-3300 Variantes de contagem de eixos

Dentro da série A17B-3300, existem diferentes variantes de contagem de eixos para diferentes configurações CNC:

A contagem de eixos é um ponto de verificação de compatibilidade. O módulo instalado no CNC deve corresponder à configuração do eixo da máquina.Um módulo com menos canais de eixo do que a máquina requer deixa eixos sem comunicação FSSB servo. Confirme sempre a contagem de eixos do módulo instalado no rótulo antes de encomendar uma substituição.

Perguntas frequentes

P1: O que significa "Hi-Speed" na descrição do módulo?

O Hi-Speed identifica a interface FSSB (Fibre Servo Serial Bus) ¢ o protocolo de servocomunicação de fibra óptica da FANUC utilizado na plataforma CNC da série i.Distingue este módulo dos mais antigos cartões de controle servo de interface PWM Tipo A/B usados em CNCs pré-série iA interface FSSB transporta todos os seis comandos de servo de eixo do CNC para a cadeia do amplificador de acionamento através de cabo de fibra óptica.

P2: A máquina tem apenas quatro eixos servo.

Sim, se esse for o módulo instalado na máquina. A capacidade de 6 eixos é a capacidade de hardware canais de eixo não utilizados permanecem inativos na configuração do eixo CNC.Os parâmetros CNC definem quantos eixos estão ativosInstalar o módulo exacto actualmente na máquina, independentemente do número real de eixos controlados.

P3: Que alarmes indicam que o A17B-3300-0201 falhou?

Os alarmes de comunicação do FSSB que afectam simultaneamente vários eixos de servo, particularmente no arranque, indicam uma falha no caminho comum de comunicação do servo.Se um único eixo apresentar um alarme FSSB enquanto os outros permanecerem normaisQuando este módulo falha, normalmente afeta todos os seis eixos que gerencia simultaneamente.

Q4: A substituição do A17B-3300-0201 requer alterações nos parâmetros do CNC?

Não. Parâmetros do eixo do servo e configurações do tipo do motor são armazenados no módulo de memória SRAM do CNC, não na própria placa do servo.Não são necessárias alterações dos parâmetros do eixoApós a instalação, verifique se todas as ligações de fibra FSSB estão totalmente instaladas e confirme que não há alarmes de comunicação FSSB no momento da ligação.

P5: Pode o A17B-3300-0200 (8 eixos) ser utilizado em vez do A17B-3300-0201 (6 eixos)?

Isto requer a confirmação de que a configuração de hardware e software CNC suporta o módulo de 8 eixos nesta posição.A substituição de módulos entre diferentes contagens de eixos não é uma troca direta confirmada. A configuração de topologia FSSB do CNC pode precisar refletir a mudança.- Confirmar a compatibilidade com a documentação do hardware CNC da máquina antes de tentar uma substituição cruzada.
