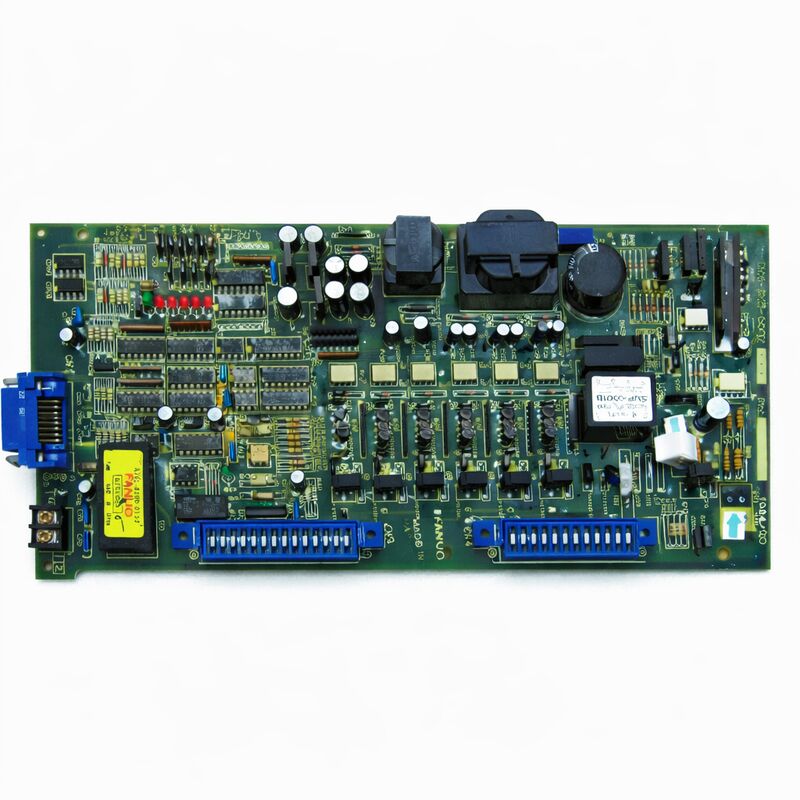

FANUC A20B-1003-0090 PC BOARD DRIVE A20B10030090 A2OB-1OO3-OO9O

FANUC A20B-1003-0090 | Placa de Controle Servo AC Monoeixo Série S — Drive 6058, Origem Japão

Número da Peça: A20B-1003-0090

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Controle Servo AC Monoeixo

Série da Placa: A20B-1003

Compatibilidade do Drive: Série A06B-6058 (amplificadores servo AC monoeixo Série S)

Compatibilidade do Motor: Motores servo AC série 0S a 30S/3000

Interface: PWM (digital, do controlador CNC)

CNC Compatível: Série 0-A, 0-B, 0-C; Série 15, 16, 18 (Modelo A) inicial

Modelos de Drive: A06B-6058-H004, H005, H006, H012, H013, H025

Visão Geral

O A20B-1003-0090 é a placa de controle para as unidades amplificadoras servo AC monoeixo Série S da FANUC na família 6058 — descrita por especialistas como uma das placas de controle servo mais amplamente implantadas na história da FANUC.

É a placa frontal das unidades de drive Série 6058 de estrutura aberta, abrigando a eletrônica de controle servo digital, enquanto a placa de potência complementar cuida do estágio de potência.

Cada unidade de drive A06B-6058-H004, H005, H006, H012, H013 e H025 — em toda a gama de drives monoeixo Série S da FANUC — foi equipada com esta placa como a inteligência de controle.

Os drives digitais Série S representaram a transição da FANUC de sistemas servo analógicos para controle servo totalmente digital.

O A20B-1003-0090 recebia comandos PWM (modulação por largura de pulso) do controlador CNC — um sinal digital imune a ruído codificando a demanda de velocidade — e processava o feedback de posição do encoder do motor servo.

A partir dessas entradas, a placa executava o algoritmo de controle servo: o comando de corrente ia para a placa de potência, que acionava o motor; o feedback de posição voltava para o controlador, que atualizava a próxima demanda de posição.

Esta placa serviu a uma enorme base instalada. Os controladores Série 0 da FANUC nas gerações 0-A, 0-B e 0-C estavam entre os controladores CNC comercialmente mais bem-sucedidos já produzidos, e os drives Série S foram o sistema servo de escolha para esses controladores durante grande parte de sua vida útil de produção.

Os primeiros sistemas Série 15, 16 e 18 Modelo A também usaram esses drives extensivamente.

O resultado é uma enorme população de máquinas — centros de torneamento, centros de usinagem e retificadoras do final dos anos 1980 até meados dos anos 1990 — que ainda dependem de placas A20B-1003-0090 funcionais para operar.

Especificações Principais

A Arquitetura da Série S

A série de drives 6058 possui uma estrutura interna de duas placas que separa a eletrônica de controle da eletrônica de potência.

Essa separação é arquitetonicamente deliberada e praticamente importante. A placa de potência lida com a comutação de alta corrente e alta tensão — os IGBTs que convertem a tensão do barramento DC na corrente AC variável que aciona o motor, e a detecção de corrente que mede a corrente real do motor.

A placa de controle lida com o processamento em nível de sinal — a entrada PWM do CNC, o feedback do encoder do motor e o algoritmo que calcula o comando de corrente.

O A20B-1003-0090 é a placa de controle. Ela recebe o comando PWM do controlador e lê o codificador de pulsos do motor — um encoder digital que fornece feedback de posição como um sinal de onda quadrada.

A placa conta os pulsos do encoder para rastrear a posição real do motor, calcula o erro de posição, executa o loop de velocidade e gera o comando de corrente para a placa de potência.

A placa de potência age sobre este comando para fornecer a corrente precisa do motor necessária.

Essa estrutura de placa dupla significa que muitas falhas de drive são atribuíveis a apenas uma placa.

Uma falha de transistor de potência na placa de potência geralmente deixa a placa de controle intacta.

Uma falha de código de alarme na eletrônica da placa de controle geralmente deixa a placa de potência sem danos.

O diagnóstico e a substituição direcionados em nível de placa de apenas a placa com defeito são frequentemente possíveis, evitando o custo de substituir a unidade de drive completa.

Cobertura do Motor: 0S a 30S

A nomenclatura do motor da série "S" indica a classe de torque de parada contínuo do motor, com o número representando a classificação de torque. O 0S é o menor — um motor compacto e de serviço leve para aplicações de eixo leve.

Os 10S e 20S são os mais comumente encontrados em aplicações de usinagem geral.

O 30S representa o limite superior da gama que esta placa atende.

O A20B-1003-0090 cobria essencialmente toda a gama prática de motores para os drives monoeixo 6058, exceto por algumas variantes especializadas (os modelos H002, H003 e H007 tinham PCBs de controle dedicados para seus requisitos específicos).

Essa universalidade — uma placa de controle em sete variantes diferentes de modelo de drive — foi parte do que tornou esta placa tão prevalente. O estoque de peças de reposição foi simplificado: um tipo de placa cobria a maioria da frota 6058.

Interface PWM e Compatibilidade com Controladores CNC

A interface PWM conectava este drive ao controlador CNC. O controlador gerava seis sinais PWM — PWMA a PWMF — representando a modulação senoidal trifásica para a ponte IGBT.

Sinais adicionais forneciam feedback de alarme (ALM1 a ALM8), drive pronto (DRDY) e habilitação (MCON).

O conjunto completo de sinais constituía a interface drive-controlador.

Esta interface PWM era o padrão para a geração servo digital da FANUC.

Controladores que a suportavam — toda a gama da série 0 e a família inicial 15/16/18 — podiam acionar qualquer unidade 6058 compatível.

A atribuição específica do endereço do controlador e a configuração de parâmetros mapeavam os sinais de saída corretos do controlador para cada unidade de drive na máquina.

FAQ

P1: O drive 6058 exibe um código de alarme indicando sobrecorrente na inicialização. O motor e o cabo do motor foram confirmados como não danificados. O A20B-1003-0090 poderia ser a causa?

Sim. A placa de controle gera o comando de corrente que a placa de potência executa.

Se o circuito de comando de corrente da placa de controle produzir um comando incorreto ou excessivo na inicialização — devido a um componente defeituoso no circuito de geração de comando — o drive gera um alarme de sobrecorrente mesmo com um motor saudável.

Teste substituindo um A20B-1003-0090 confirmado como bom no drive, mantendo todos os outros componentes inalterados. Se o alarme desaparecer, a placa de controle original está defeituosa.

P2: Os códigos de alarme do drive incluem um alarme "FAL" (ventilador interno parado). Isso é uma falha da placa de controle?

Não. FAL indica que o ventilador de resfriamento interno do drive parou. O ventilador é um componente mecânico independente da placa de controle.

Verifique o ventilador — ele pode estar travado por detritos ou seus rolamentos podem ter falhado.

Substitua o ventilador por um substituto compatível classificado para a tensão e os requisitos de fluxo de ar do drive.

O A20B-1003-0090 monitora o status do ventilador e gera o alarme FAL, mas o próprio ventilador é o componente a ser substituído.

P3: O drive funcionou corretamente por anos. Agora, após um verão com temperaturas ambientes incomumente altas no gabinete, ele produz falhas intermitentes de DRDY (drive pronto). O que deve ser investigado?

Alta temperatura ambiente acelera o envelhecimento dos capacitores eletrolíticos na placa de controle. À medida que os capacitores na seção de fonte de alimentação da placa de controle se degradam, a tensão de alimentação interna desenvolve ondulação.

Os circuitos da placa de controle podem não inicializar corretamente quando a tensão de alimentação está marginal, produzindo falhas de DRDY.

Isso é mais provável em altas temperaturas ambientes porque o ESR dos capacitores aumenta com a temperatura.

O recondicionamento da placa de controle com capacitores novos é a solução apropriada.

P4: Um A20B-1003-0090 de substituição será instalado. Existem configurações de configuração na placa que precisam corresponder ao original?

O A20B-1003-0090 possui configurações de chave ou jumper que podem ser definidas para a combinação específica de unidade de drive e motor.

Essas configurações configuram a operação da placa para o modelo de drive específico e podem incluir configurações de ganho, tipo de eixo e configuração de interface.

Antes de remover a placa original, documente ou fotografe todas as posições de chaves e jumpers.

Certifique-se de que a placa de substituição esteja configurada de forma idêntica antes da instalação.

Configurações incorretas podem causar alarmes ou comportamento servo incorreto, mesmo que a placa esteja funcional.

P5: Esta placa é descrita como uma das PCBs de controle servo FANUC mais vendidas. Isso significa que as placas de substituição estão disponíveis de forma confiável?

A ampla implantação histórica do A20B-1003-0090 significa que a cadeia de suprimentos do mercado de reposição está correspondentemente bem abastecida.

Unidades excedentes testadas, placas profissionalmente recondicionadas com capacitores novos e testes funcionais sob carga de motor real, e serviços de troca estão todos disponíveis em fornecedores especializados de peças servo CNC.

O uso generalizado da placa também significa que há muitos técnicos experientes em seu diagnóstico e reparo.

Para aplicações críticas de produção, obter uma peça de reposição testada antes que a placa instalada falhe é a abordagem mais prática.
